产品概述：S2B-PH-K-S(LF)(SN)

1. 产品简介

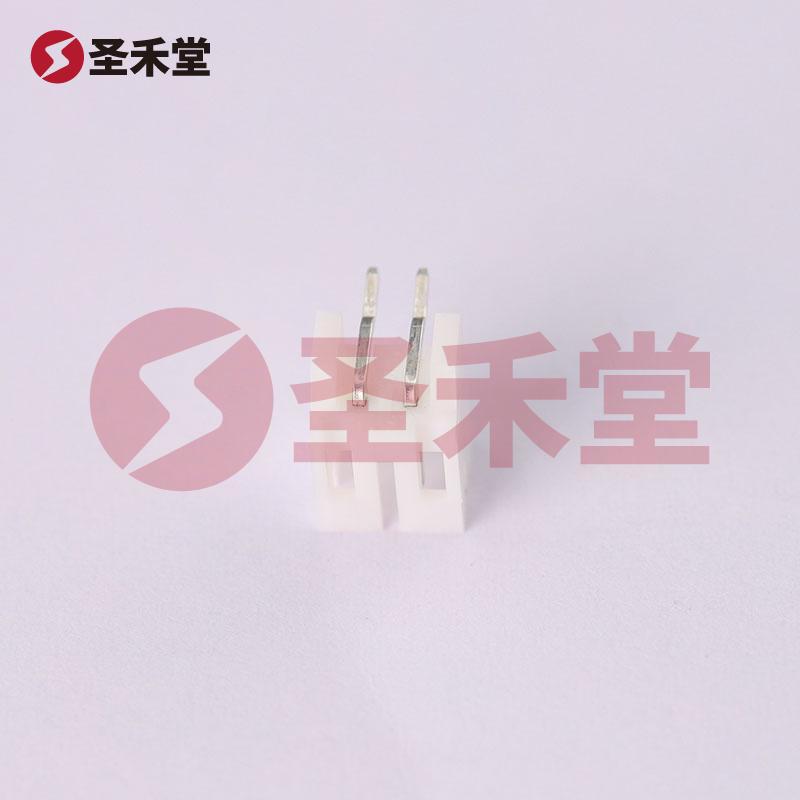

S2B-PH-K-S(LF)(SN) 是一款由著名连接器制造商 JST 生产的线对板连接器，属于其 PH 系列。这款连接器专为实现电气连接而设计，在电子设备中扮演着重要角色，广泛应用于各种电子电路中，如电源连接、信号传输等。其设计符合现代电子产品的需求，具有高可靠性、易安装和良好的电气性能。

2. 基本参数

S2B-PH-K-S(LF)(SN) 接头的基础参数如下：

• 连接器类型：接头
• 触头类型：公形引脚
• 间距：0.079"（2.00mm）
• 针位数：2
• 排数：1
• 加载的针位数：所有
• 样式：板至电缆/导线
• 护罩：带遮蔽 - 4 墙
• 安装类型：通孔，直角
• 端接：压接，焊接
• 紧固类型：销锁

3. 物理特性

• 接触长度 - 配接：0.130"（3.30mm）
• 接触长度 - 柱：0.134"（3.40mm）
• 绝缘高度：0.189"（4.80mm）
• 触头形状：方形
• 触头表面处理：锡镀
• 触头材料：黄铜
• 绝缘材料：聚酰胺（PA66），尼龙 6/6
• 绝缘颜色：天然

4. 电气特性

• 额定电流：2A
• 额定电压：100V
• 工作温度：-25°C ~ 85°C
• 材料可燃性等级：UL94 V-0

5. 应用场景

S2B-PH-K-S(LF)(SN) 连接器适用于多种电子设备和电路中，尤其是在消费电子、工业自动化和电源管理系统等领域。其通孔、直角安装设计便于在空间有限的应用中使用，同时压接和焊接的端接方式方便了多种电缆或导线的连接。

该连接器尤其适合以下应用：

• 小型家电：如音响、电视、洗衣机等设备内部的电源和信号连接。
• 工业设备：如传感器、执行器和控制面板之间的电气连接。
• 汽车电子：如车载电子设备的连接以及电池与控制系统的接口。
• 计算机及外设：主板和外围设备之间的连接。

6. 产品优势

• 高可靠性：该连接器采用黄铜材料和锡镀触头，保证了良好的导电性和耐腐蚀性，能够在多种环境下稳定工作。
• 温度适应性强：广泛的工作温度范围从 -25°C 到 85°C，确保其在不同环境中正常运行。
• 易于安装和使用：设计支持通孔安装，相对简单且有效地完成焊接或压接。
• 高安全性：符合 UL94 V-0 的材料可燃性等级，为用户提供了额外的安全保障。

7. 结论

S2B-PH-K-S(LF)(SN) 线对板连接器是一个功能强大且稳定的连接解决方案，凭借其出色的设计和制造工艺，确保在各种电子应用中的可靠连接。无论是家电、工业自动化还是汽车电子产品，S2B-PH-K-S(LF)(SN) 都能提供理想的电气连接，支持更高效的电源和信号传输，推动电子产品的发展与创新。
