类型 | 1个N沟道 | 漏源电压(Vdss) | 60V |
连续漏极电流(Id) | 210mA | 导通电阻(RDS(on)@Vgs,Id) | 7.5Ω@5V,0.05A |
功率(Pd) | 370mW | 阈值电压(Vgs(th)@Id) | 2.5V@250uA |
栅极电荷(Qg@Vgs) | 223pC@4.5V | 输入电容(Ciss@Vds) | 50pF@25V |
反向传输电容(Crss@Vds) | 5pF@25V | 工作温度 | -55℃~+150℃ |

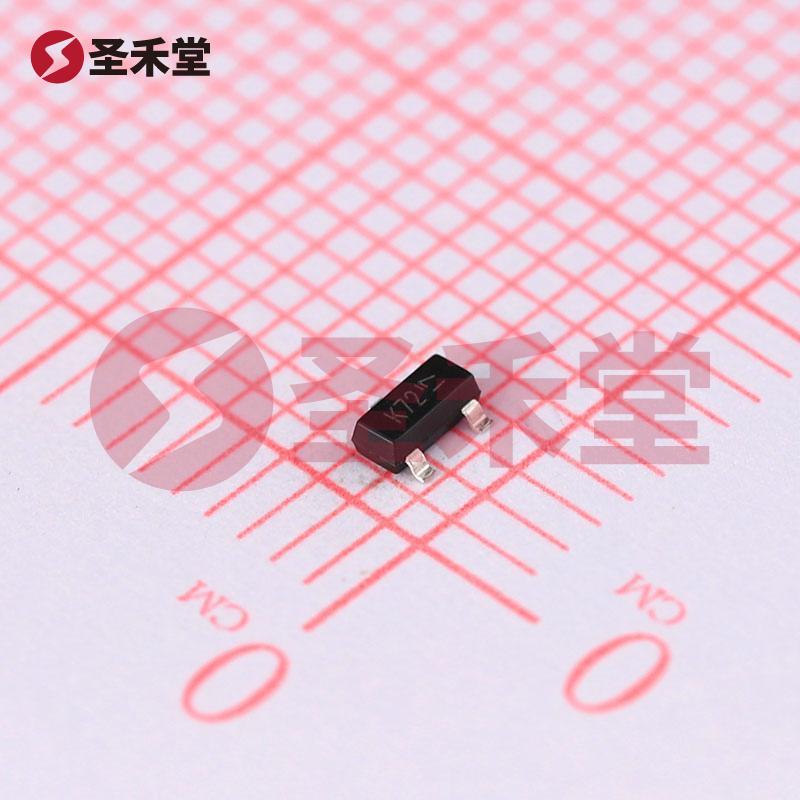

2N7002-7-F 是一款高性能的 N 沟道金属氧化物场效应晶体管(MOSFET),由 DIODES(美台)品牌生产。这款MOSFET 封装采用 SOT-23 表面贴装形式,适合各种电子设备的紧凑设计。作为一种低功耗的开关器件,2N7002-7-F 能够在广泛的应用场景中提供可靠的性能,特别是在需要节能和高效开关控制的电路中。
漏源电压(Vdss): 本器件的漏源电压最大可达 60V,这使得其非常适合用于中等电压的应用。高达 60V 的工作电压确保其在多种电源环境下仍能稳定工作。
连续漏极电流(Id): 在 25°C 工作条件下,2N7002-7-F 的最大连续漏极电流为 115mA,适合中低电流的负载驱动。该特性使其在多个电路中,如信号开关、负载驱动等应用中成为理想选择。
栅源极阈值电压(Vgs(th)): 在 250µA 流量下的栅源极阈值电压为 2.5V,表明该 MOSFET 对于驱动电平有较低的要求,这使得其能够容易与逻辑电平的微控制器等设备兼容。
漏源导通电阻(Rds(on)): 当漏极电流为 50mA,栅源电压为 5V 时,其导通电阻为 7.5Ω,提供了较低的功率损耗和高效能传输,确保在开关工作时能有效降低发热量。
功率耗散(Ptot): 其在 25°C 时最大功率耗散能力为 370mW。这个参数对于设计和热管理非常重要,确保器件在正常工作状态下不超出其热承载能力。
工作温度范围: 适用的工作温度范围为 -55°C 至 150°C,展现了良好的耐用性和适应能力,特别适合在温度变化剧烈的环境中使用。
栅源电极最大承受电压(Vgs): 该器件的栅源电极最大耐受电压为 ±20V,确保器件在瞬态条件下的安全性。
2N7002-7-F 可广泛应用于以下领域:
开关电源: 适用于控制小功率负载的开关电源设计,尤其在低功率电源管理中表现优异。
模拟信号开关: 可以用于处理和切换模拟信号,适合基于MOSFET的开关应用。
驱动电路: 适合用于驱动 LED、继电器、小型马达等负载,能够有效控制开关状态。
微控制器接口: 由于其低栅源阈值电压,能容易与各类微控制器和数字电路进行兼容。
音频放大器应用: 在某些音频应用中,可以作为高效的开关元件,提高音频信号的处理能力。

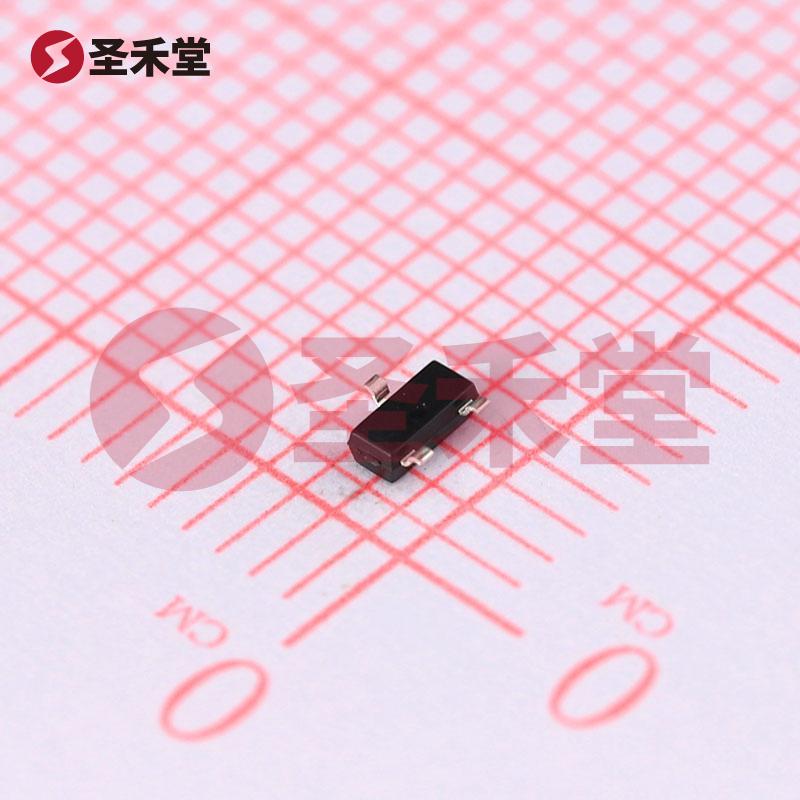

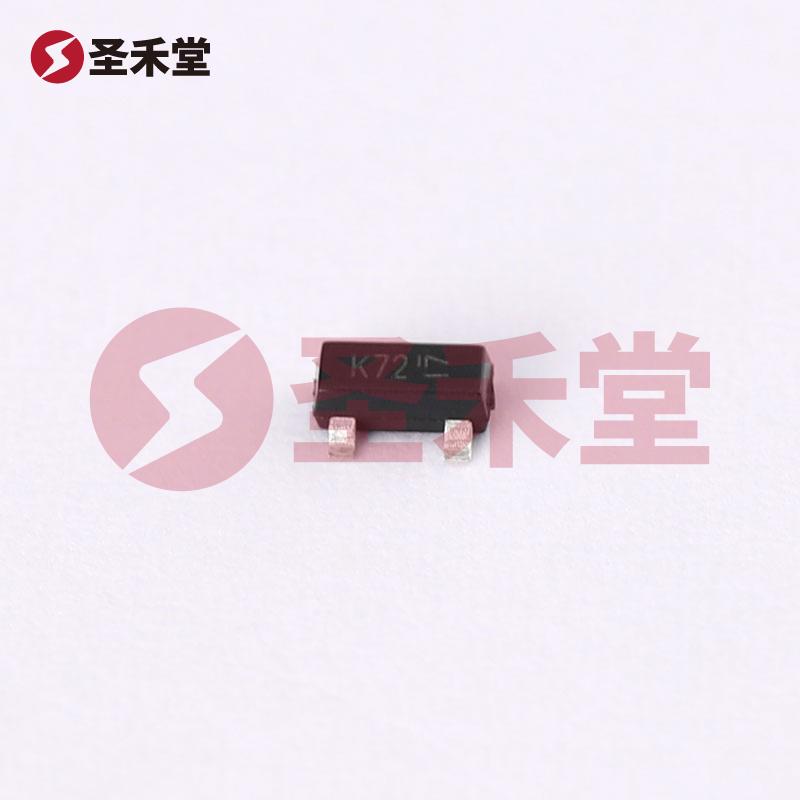

2N7002-7-F 的 SOT-23 封装极大地减小了占用空间,适合现代电子设备的小型化需求。此外,SOT-23 封装也确保了良好的散热性能和可靠的电气连接,利于提升整体电路性能。
总体而言,2N7002-7-F 是一款优质的 N 沟道 MOSFET,拥有良好的电气性能和宽广的应用场景。其低功耗、高效率特性,使其成为电子设计师在选择开关元件时的优选。在选择高效能与可靠性的场合,2N7002-7-F 一定能够满足设计需求,为各类电子产品提供稳定的表现。
