2N7002K-7

产品概述：2N7002K-7 N沟道MOSFET

1. 概述

2N7002K-7 是一款采用 SOT-23 封装的 N沟道金属氧化物半导体场效应管（MOSFET），其特点是高效的电源开关能力、优良的导通性能和宽广的工作温度范围。这款 MOSFET 广泛应用于高效电源管理、开关调节电路和各种自动化控制设备中，因其出色的电气特性和小巧的封装而备受工程师们的青睐。

2. 主要参数

• 漏源电压（Vdss）: 最高可达60V，适合用于高压电路。
• 连续漏极电流（Id）: 在25°C时可以持续承受380mA的电流，适合于低功率应用。
• 栅源极阈值电压: 关键参数为2.5V @ 1mA，确保在低电压驱动条件下依然能够有效开启器件。
• 漏源导通电阻（Rds(on）: 最小为2Ω，确保在通电状态下的低能耗和热量生成。
• 最大功率耗散: 370mW（在工作环境温度25°C时），适合在一定功率限制下稳定工作。
• 工作温度范围: 从-55°C到150°C，适用于广泛的工业和商业环境。

3. 应用场景

2N7002K-7 的设计使其适用于多种应用，包括但不限于：

• 开关电源: 在高频开关电源中作为主开关元件，以提高系统的效率和功率密度。
• 信号开关: 可用作低频率信号的开关器件，在数据采集和控制系统中切换信号路径。
• 电机驱动: 在小功率电机控制电路中提供有效的开关操作，从而控制电机的启停。
• LED驱动: 在LED照明系统中作为开关元件，能够适应快速切换的要求，从而提升光效。
• 电池保护: 保护电池组的开关，防止过充和过放电，提升整个系统的安全性。

4. 封装与安装

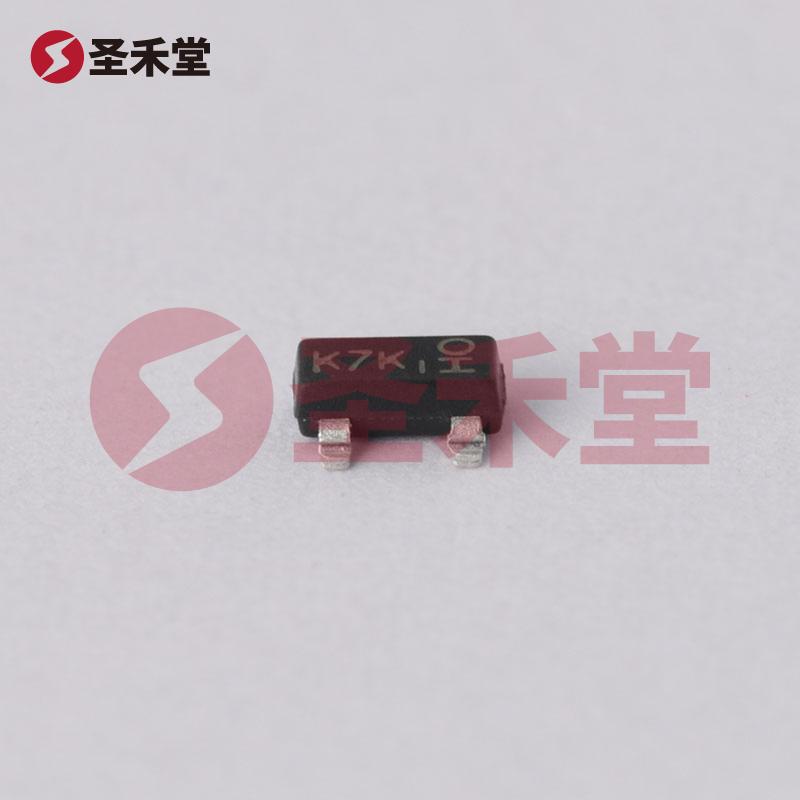

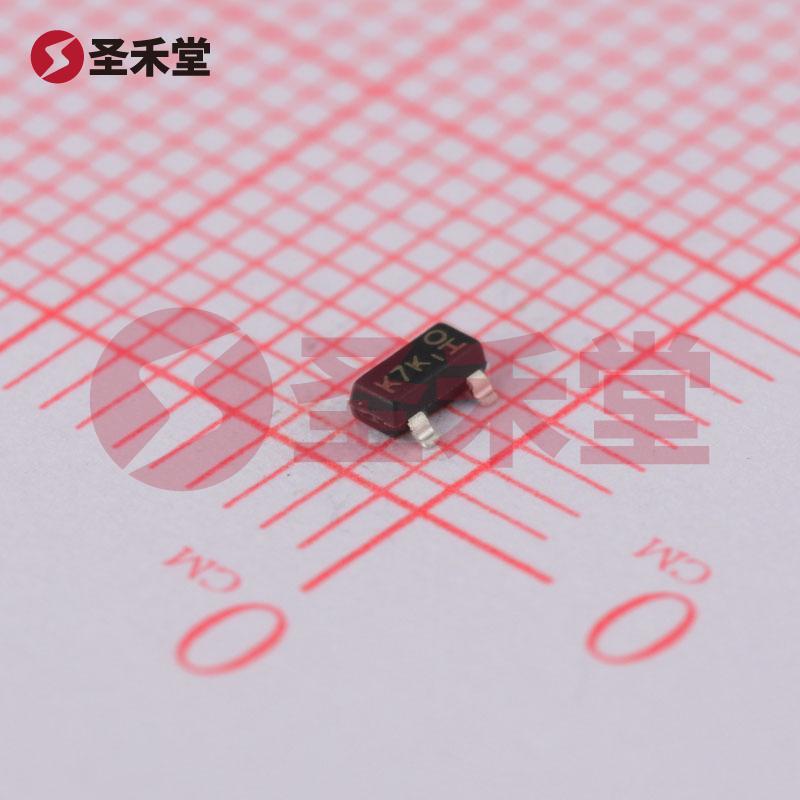

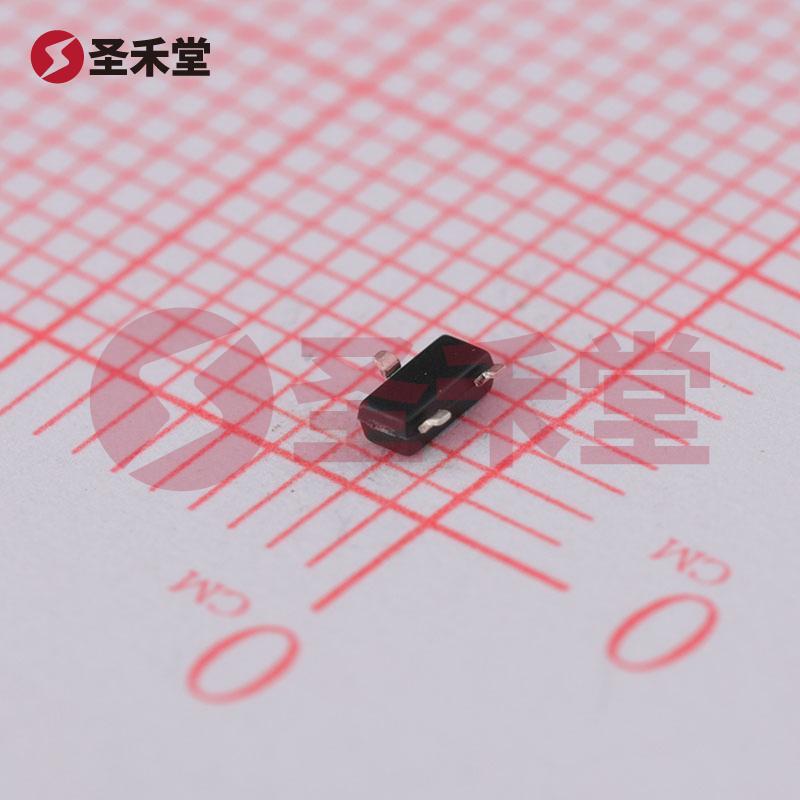

2N7002K-7 使用的是 SOT-23-3 封装，这种表面贴装型（SMD）封装主要因其小巧、轻便而广泛应用于现代电子设备中。SOT-23 封装的设计使得产品在 PCB 板上的占用面积最小化，同时提供了良好的散热性能。

5. 性能优势

• 低导通电阻: 2Ω 的漏源导通电阻在低功耗设计中极具竞争力，能够有效降低能量损耗。
• 高驱动能力: 支持5V和10V的驱动电压，适合各种控制电路的需求。
• 可靠性: 工业级的工作温度范围使其在苛刻环境下也能保持稳定性能。

6. 结论

2N7002K-7 MOSFET的设计与性能使其成为现代电子应用中的理想选择。其高效、可靠和小巧的特点不仅可以满足各种关键应用的需求，而且能提升整体系统的效率和稳定性。无论是在消费电子、工业自动化还是电源管理领域，2N7002K-7都展现了其卓越的表现。通过进一步的设计优化与应用推广，2N7002K-7将无疑为更多的高效电路解决方案提供支持。
