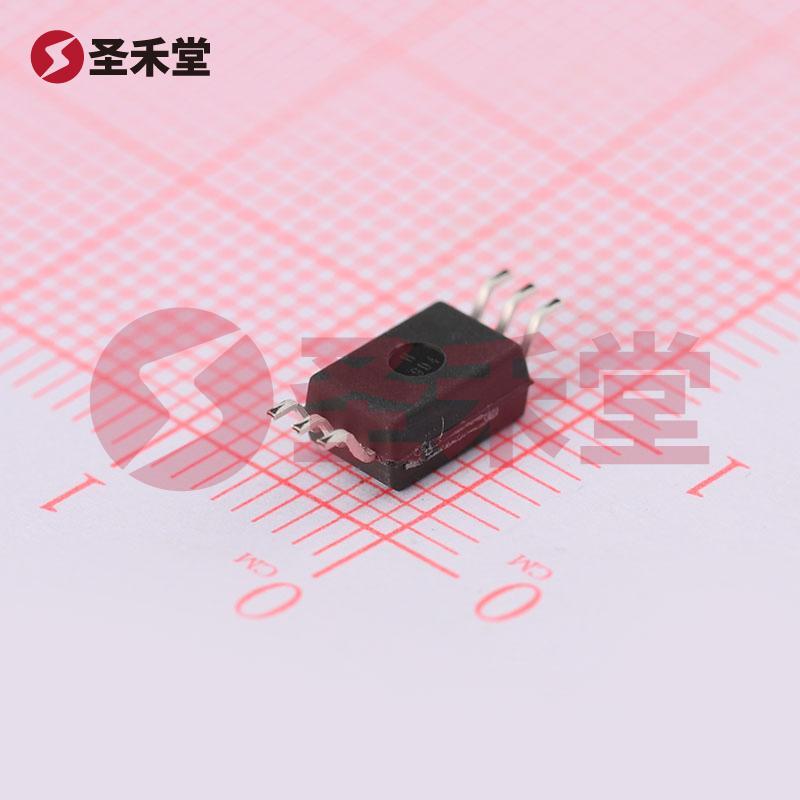

注：图像仅供参考，请参阅产品规格
ACPL-W341-500E
- 商品编码： BM0000279003复制
- 品牌： AVAGO(安华高)复制
- 封装： SO-6-6.8mm复制
- 包装： 编带复制
- 重量： 0.567g复制
- 描述： 贴片光耦 ACPL-W341-500E复制
ACPL-W341-500E参数
属性 | 参数值 |
|---|---|
| 负载类型 | IGBT；MOSFET |
| 通道数 | 1 |
| CMTI(kV/us) | 35kV/us |
| 驱动侧工作电压 | 15V~30V |
| 峰值输出电流 | 3A |
| 传播延迟 tpHL | 200ns |
| 传播延迟 tpLH | 200ns |
| 隔离电压(Vrms) | 5kV |
属性 | 参数值 |
|---|---|
| 耗散功率(Pd) | 745mW |
| 工作温度 | -40℃~+105℃ |
| 正向压降(Vf) | 1.55V |
| 直流反向耐压(Vr) | 5V |
| 下降时间(tf) | 40ns |
| 上升时间(tr) | 43ns |
| 功能特性 | 轨到轨输出；带滞后的欠压锁定 |
ACPL-W341-500E手册
ACPL-W341-500E概述
ACPL-W341-500E 产品概述
一、产品简介
ACPL-W341-500E 是由安华高（AVAGO）推出的一款高性能贴片光耦，采用了 SOP-6 的封装形式。这款光耦具备高隔离电压和高速数据传输能力，广泛应用于工业控制、通信设备和消费电子等领域。其出色的电气性能和紧凑的尺寸使其成为现代电子设备中不可或缺的基础元件。
二、产品特点
高隔离电压：ACPL-W341-500E 具有高达 5000VRMS 的输入/输出隔离电压，这使得它在高电压环境下仍能保持良好的安全性和可靠性。高隔离电压对于防止设备间的电气干扰和保护敏感电路尤为重要。
高速数据传输：该光耦支持高达 1Mbps 的数据传输速率，能够满足许多需要高速信号传递的应用场景。其优异的传输特性使得该器件在高速通信和数据转发中表现出色。
低功耗特性：ACPL-W341-500E 设计时注重低功耗，适合节能型应用。在降低能源消耗的同时，它依然保持了良好的性能表现，使得整机效率更高。
小型封装：SOP-6 封装不仅使光耦体积小巧，便于在空间有限的PCB板上进行布置，同时也能提升产品的集成度。小型封装适合于各种便携和紧凑型电子设备中广泛使用。
环境友好：该光耦符合 RoHS 标准，对环境友好，无害化材料的使用符合现代环保要求，使得器件在生产和使用过程中更加安全。
三、应用领域
ACPL-W341-500E 的广泛应用主要集中在以下几个方面：
工业控制：在工业自动化设备中，ACPL-W341-500E 可用于信号隔离与传输，帮助实现控制信号的高效和安全传递，确保机器和设备的稳定运行。
通信设备：在数据通信领域，该光耦能够有效实现不同电位系统之间的信号隔离，降低信号干扰，并提升数据传输的安全性与可靠性。
消费电子：随着智能家居和个人电子设备的普及，ACPL-W341-500E 也被广泛应用于电视、音响及智能控制面板等消费类电子产品，以提升性能和安全性。
医疗设备：在医疗仪器和设备中，信号的准确和隔离非常重要。使用 ACPL-W341-500E 可以确保不同模块之间的有效隔离，保护患者和设备的安全。
四、选型注意事项
在选择和使用 ACPL-W341-500E 时，设计工程师应考虑以下几个方面：
工作温度范围：确保所选光耦的工作温度范围符合项目的实际需求。
电源设计：合理设计电源和地线，对于确保光耦的高效工作至关重要。
信号完整性：在高速应用中，避免长路径设计，以减少信号延迟和失真。
PCB布局：合理布局和走线，确保光耦的信号输入和输出良好连接，避免电磁干扰。
五、总结
总的来说，ACPL-W341-500E 是一款高性能、低功耗的贴片光耦，凭借其优秀的隔离属性和高速传输能力，广泛应用于不同的电子设备中。无论是在工业控制、通信或是消费电子领域，ACPL-W341-500E 都能提供稳定、可靠的性能表现，帮助设计更加安全和高效的电子产品。选择合适的光耦不仅有助于提升产品质量，也能够有效应对现代电子设备在高度集成化及小型化趋势下的挑战。
