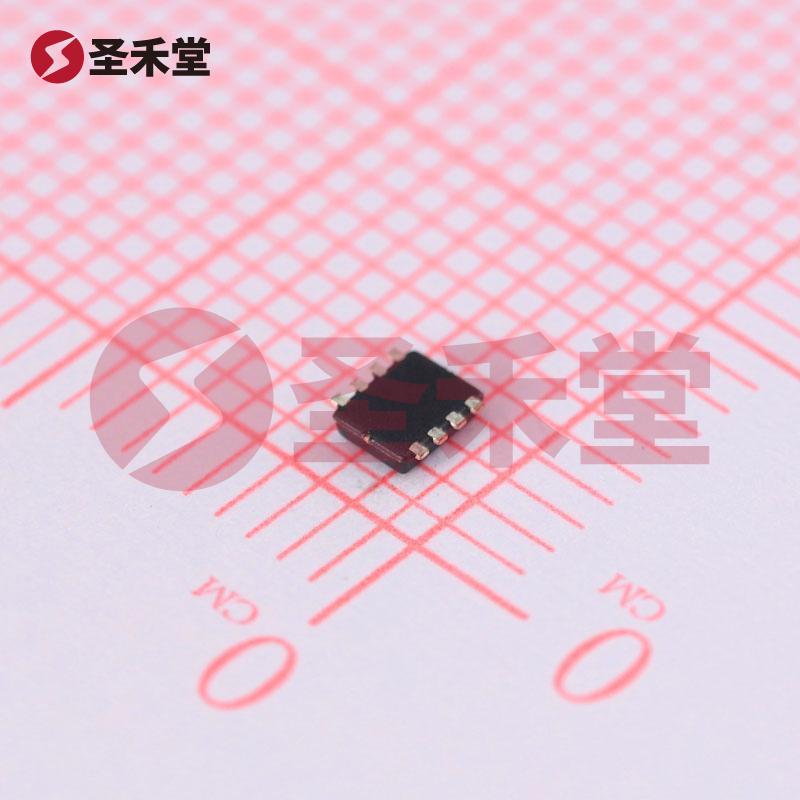

AON3419

AON3419 产品概述

一、产品介绍

AON3419是一款高性能的P沟道场效应管（MOSFET），它采用了先进的半导体技术和8-SMD（DFN-8）封装，专为高效率电源管理和负载开关应用设计。该器件能够承受的漏源极电压为30V，最大连续电流可达10A，功耗可达3.1W。这些特性使得AON3419非常适合用于消费类电子、自动控制、电源供应和电机驱动等广泛应用领域。

二、主要规格

1. 封装形式：AON3419采用DFN-3x3-8L封装，具有紧凑设计，非常适合于表面贴装(SMT)工艺。该封装不仅为设备节省空间，同时也提高了散热效率。

2. 电气特性：

   • 漏源极电压（Vdss）：30V，适合于低中压应用。
   • 最大漏电流：10A，为负载切换提供可靠的电流承载能力。
   • 功耗：3.1W，最大功耗限制确保器件在运行时的温度控制。

3. 电气性能：

   • 具有低导通电阻（Rds(on)），这有助于降低开关损耗，提高整体效率。
   • 高速的开关性能，使其能够在高频率的应用场合中稳定运行。

三、应用场景

AON3419的特性使其适合于众多应用场合，包括：

• 电源管理：在DC-DC转换器、开关电源及线性稳压器中，AON3419可用作开关元件，有效调节电压和电流，提升能效。
• 消费电子：如笔记本电脑、平板电脑和移动设备等产品中，AON3419能够作为负载开关或接口开关，有助于延长设备的电池续航时间。
• 自动控制系统：可用于电动机驱动和工业控制系统中，作为电源开关，确保高效能和可靠性。
• LED驱动：在LED照明系统中，AON3419可用于实现亮度调节，其低导通电阻实际降低了能耗。

四、产品优势

1. 高效率：低导通电阻意味着在开关状态下，AON3419能够将功耗降至最低，从而提高整体系统效率。

2. 紧凑封装：小巧的DFN-3x3-8L封装节省了PCB空间，特别适合空间受限的产品设计。

3. 热性能：DFN封装的设计提供了良好的散热能力，确保在高负载条件下产品稳定可靠运行。

4. 适应性强：能够适应各种环境，特别是在需要频繁开关操作的应用中，保证了产品的长期稳定性。

五、总结

AON3419凭借其优越的电气性能和灵活的应用潜力，成为了现代电子设计中不可或缺的元件之一。无论是消费者电子产品、工业控制系统还是其他高效能应用，AON3419都能为设计提供可靠的支持。作为技术进步的代表，这款P沟道MOSFET定会在未来的电子产品中继续发挥重要作用。
