74HC08PW,118

产品概述：74HC08PW,118

74HC08PW,118 是一款高性能的四通道与门集成电路（IC），来自知名半导体制造商Nexperia（安世）。该产品属于74系列逻辑器件，特别是高达6V的工作电压范围，使其在多个电子应用中具有极高的适用性。这款与门IC以其卓越的电气性能及广泛的工作环境适应性，成为众多数字电路设计中的理想选择。

1. 主要特点

a. 电气规格

74HC08PW,118 运作的电压范围为2V至6V，使其能够支持多种逻辑电路设计，同时在不同的系统电压下表现出良好的稳定性。该收发器的静态电流最大仅为2µA，这在低功耗应用中尤其重要。其输出电流能力为5.2mA，能够驱动多数逻辑电平下的负载。

b. 逻辑电平

此IC的逻辑电平设计极具灵活性，逻辑低电平范围为0.5V至1.8V，逻辑高电平为1.5V至4.2V。这种范围可以使其适应不同逻辑标准，如TTL和CMOS，进一步拓展了其应用场景。

c. 传播延迟

74HC08PW,118 在最大CL为50pF的条件下，最大传播延迟为15ns@6V，这使得其在高速应用中仍能保持良好的性能，适合高速数字信号处理。

d. 环境适应性

该集成电路不仅具备广泛的工作电压范围，同时工作温度范围也很宽广，从-40°C至125°C适应各种极端环境，使其能够在各种条件下可靠运行。

2. 封装与安装

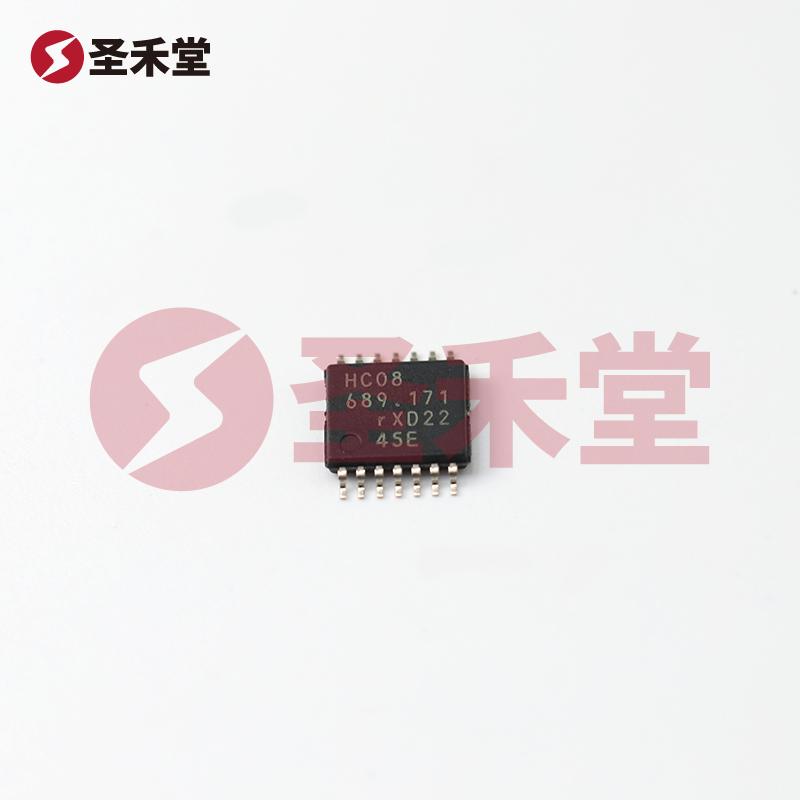

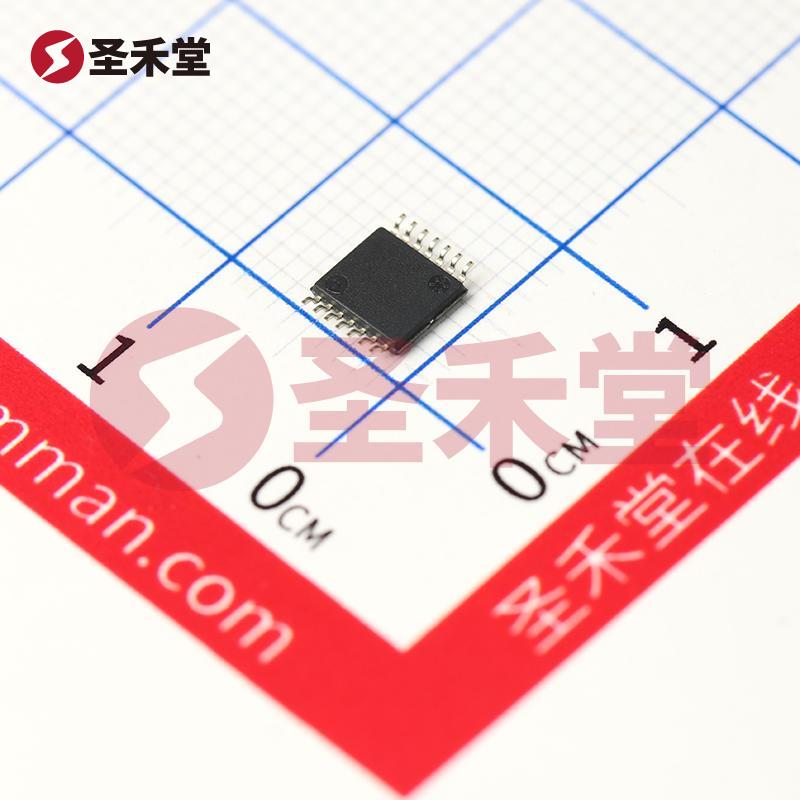

74HC08PW,118 采用14-TSSOP封装（封装尺寸为0.173寸，4.40mm宽），这种表面贴装型设计使得其在现代电子设备中更易于集成，同时节省了空间。与传统的插槽式封装相比，表面贴装设计还提高了焊接的效率和可靠性。

3. 应用领域

74HC08PW,118 的应用范围极广，包括但不限于以下几个方面：

• 数字电路设计：可以用于构建复杂的逻辑电路，如计算机的控制单元或其他数字逻辑构建块。
• 数据处理系统：由于其低功耗特性，非常适合于移动设备和其他对电源效率要求高的应用。
• 信号处理和传输：在信号处理电路中，74HC08PW,118 可以用于实现逻辑判断或选择功能。
• 嵌入式系统：适合在嵌入式设备中使用，提供可靠的逻辑运算支持。

4. 结论

74HC08PW,118 作为一款功能强大且灵活的四通道与门逻辑IC，凭借其出色的电气性能、高速数据处理能力以及广泛的应用领域，一直以来都受到设计工程师的青睐。无论是在新产品开发还是现有产品的改进中，该器件均能为用户带来高效、可靠的逻辑解决方案。如您在设计中需要高效、稳定的逻辑电路元件，74HC08PW,118 无疑是一个值得考虑的优质选择。
