AP2125K-3.3TRG1 产品概述

概述

AP2125K-3.3TRG1 是一款由美台（DIODES）公司生产的线性稳压器（LDO），采用 SOT-23-5 封装，旨在为电子设备提供稳定的电压输出。其固定输出电压为 3.3V，最大输入电压可达 6V，输出电流能力达到 360mA。该器件广泛适用于需要低噪声和高效能稳压的电子产品中，如消费电子、工业控制、通信设备等。

主要参数

• 输出电压: AP2125K-3.3TRG1 提供稳定的 3.3V 固定输出电压，适合许多数字电路和微控制器的电源需求。
• 最大输入电压: 该稳压器能够承受高达 6V 的输入电压，给设计者提供了灵活性，能够与多种电源系统兼容。
• 输出电流: AP2125K-3.3TRG1 支持高达 360mA 的输出电流能力，能够满足大多数低功耗应用的要求。
• 电压降: 在 300mA 输出电流条件下，最大压降为 300mV，表明该器件在负载波动时能够保持良好的稳压特性。
• 静态电流: 该 LDO 的静态电流为 90µA，这使得在低功耗应用中尤其适用，降低整体功耗，增加电池续航时间。

性能特点

• 过流与超温保护: AP2125K-3.3TRG1 内置过流及超温保护功能，能够确保器件在异常情况（如过载或过热）下安全工作，有效防止电路损坏。
• 纹波抑制比（PSRR）: 此器件在 100Hz ~ 1kHz 频率范围内具有高达 65dB 的纹波抑制比，这对于音频应用和精密模拟电路非常关键，能够降低电源噪声的影响。
• 工作温度范围: 该稳压器适用于更广泛的温度环境，工作温度范围为 -40°C 至 85°C，确保其在极端环境下依然稳定工作。

封装与安装类型

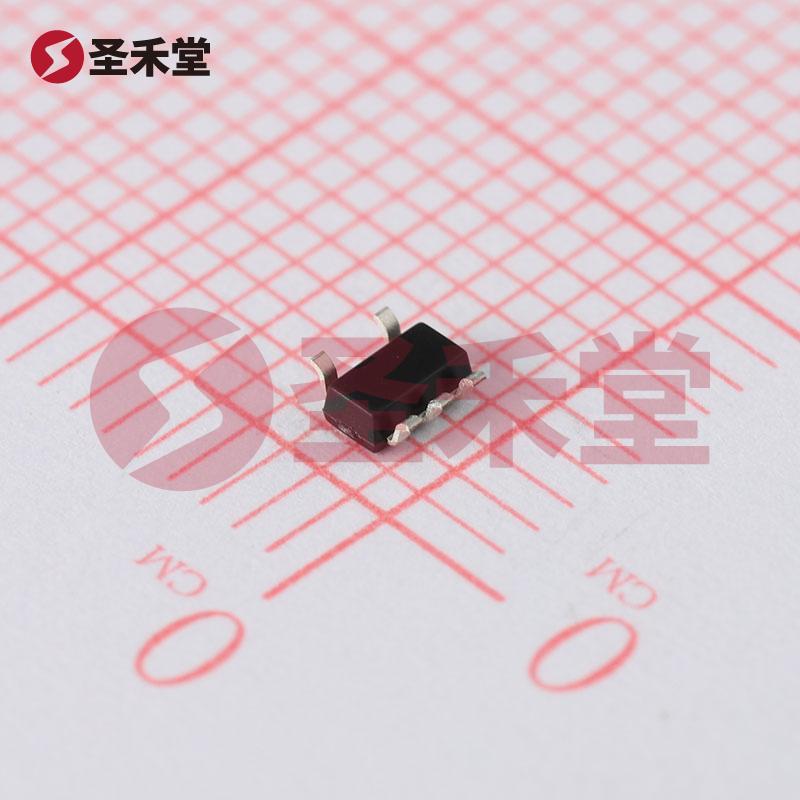

AP2125K-3.3TRG1 采用 SOT-23-5 封装，尺寸小巧，适合于表面贴装（SMD）技术。小型封装使其适合用于空间受限的板级设计，有助于提高设计的集成度并降低总成本。

应用领域

• 消费电子: 适用于智能手机、平板电脑和其他便携式设备，确保长期的稳定电源供应。
• 工业控制: 在工业设备和控制单元中，AP2125K-3.3TRG1 提供可靠的电压源，支持各种传感器和执行元件。
• 通信设备: 在无线通信和网络设备中，作为信号处理电路的电源，确保信号质量与稳定性。
• MCU供电: 许多微控制器需求 3.3V 电源，AP2125K-3.3TRG1 成为此类应用的理想选择。

结论

AP2125K-3.3TRG1 作为一款高性能、高可靠性的线性稳压器，凭借其丰富的参数特性和优越的性能表现，能够确保广泛应用于多个领域的稳定电源需求。其过流与温度保护功能保证了电路的安全性，而良好的 PSRR 和低静态电流特性进一步增强了其在低噪声和低功耗应用中的适宜性。无论在设计复杂的消费电子设备还是关键的工业应用中，AP2125K-3.3TRG1 都能够成为设计工程师的可靠选择。
