1SS400CMT2R

1SS400CMT2R 产品概述

产品简介

1SS400CMT2R 是一款由知名电子元器件制造商 ROHM（罗姆）出品的高性能开关二极管，采用表面贴装型技术，封装形式为 SOD-923。这款二极管设计专为高频开关电路以及各种整流应用而设计，具备出色的电气特性和可靠性，广泛应用于消费电子、通信设备及工业自动化等领域。

主要参数

• 电流 - 平均整流 (Io)：1SS400CMT2R的平均整流电流能力为100mA，适合低功耗应用。
• 电压 - 正向 (Vf)：在100mA的正向电流条件下，正向电压降仅为1.2V，这使得其在大多数应用中能够有效降低能量损耗。
• 电压 - DC 反向 (Vr)：该二极管的最大反向工作电压为80V，保证了其在高电压环境下的稳定性和可靠性。
• 反向漏电流：在80V的反向电压下，反向漏电流仅为100nA，显示出优良的漏电特性。
• 反向恢复时间 (trr)：此二极管具有4ns的快速反向恢复时间，使其在高频电路中表现出色，确保高效的开关性能。
• 工作温度 - 结：设备的结温可达150°C，确保在严苛环境下也能稳定工作，提高了可靠性。

封装与安装

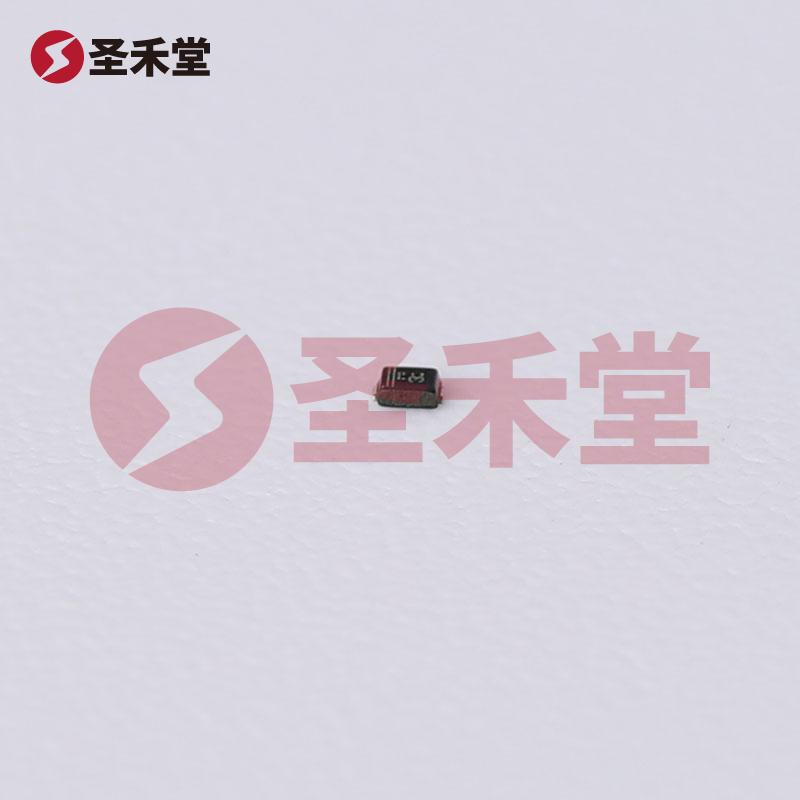

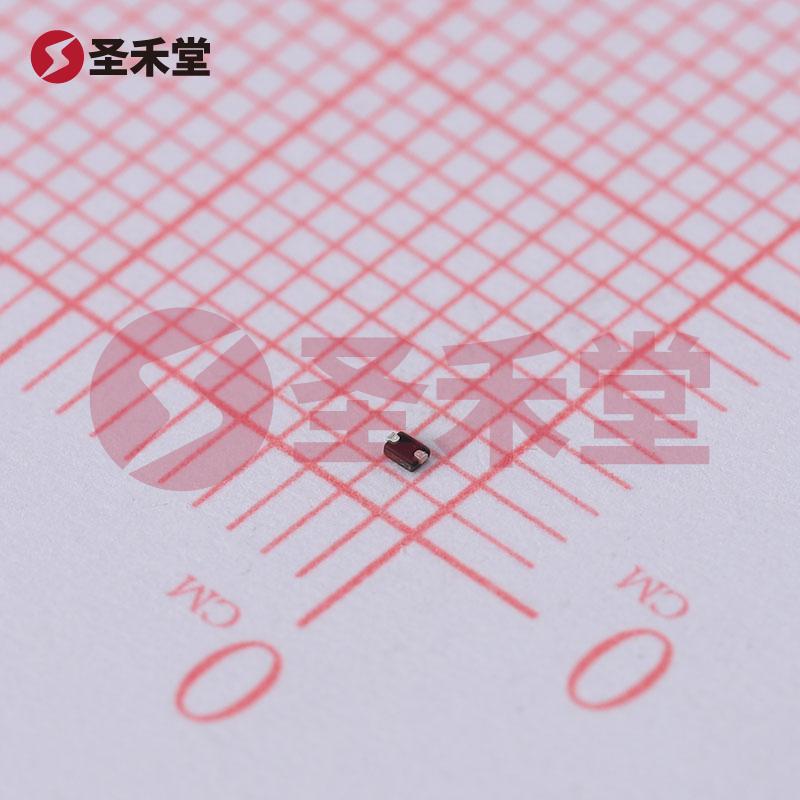

1SS400CMT2R采用SOD-923封装，该封装类型具有小尺寸和轻量的优点，非常适合自动化贴片工艺，适用于现代电子设备的小型化设计请求。这种紧凑型封装能够有效减少PCB面积，提高电路的整体设计自由度。

应用场景

1SS400CMT2R广泛应用于各种领域，包括但不限于：

• 开关电源：用于输入和输出端的整流器，以转换和稳定电源电压。
• 信号开关：在高频信号处理电路中作为开关元件，确保快速切换和信号的完整性。
• 电池保护电路：在电池充电和放电过程中提供反向电流保护。
• 消费电子：在智能手机、平板电脑和其他个人电子产品中，作为信号整流或切换组件。

总结

1SS400CMT2R以其卓越的电气性能、紧凑的封装和宽广的应用范围，成为了现代电子设计中常用的开关二极管之一。其高频性能使得它在高效能与低能耗的电子产品中愈发重要。无论是在设计新产品还是在维修现有设备中，1SS400CMT2R都是一个值得信赖的选择，为工程师和设计师提供了可靠的解决方案。
