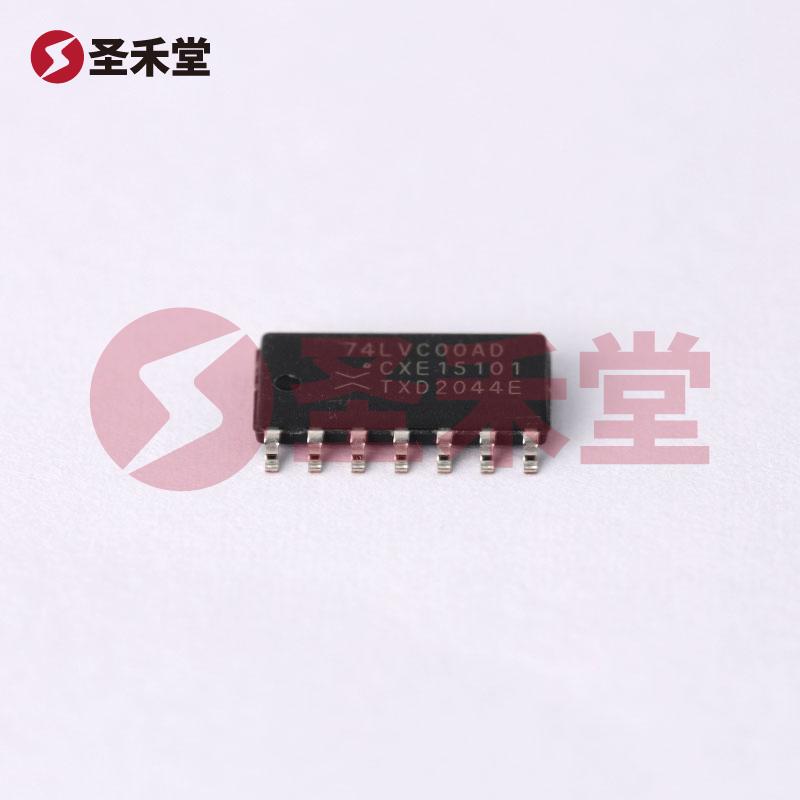

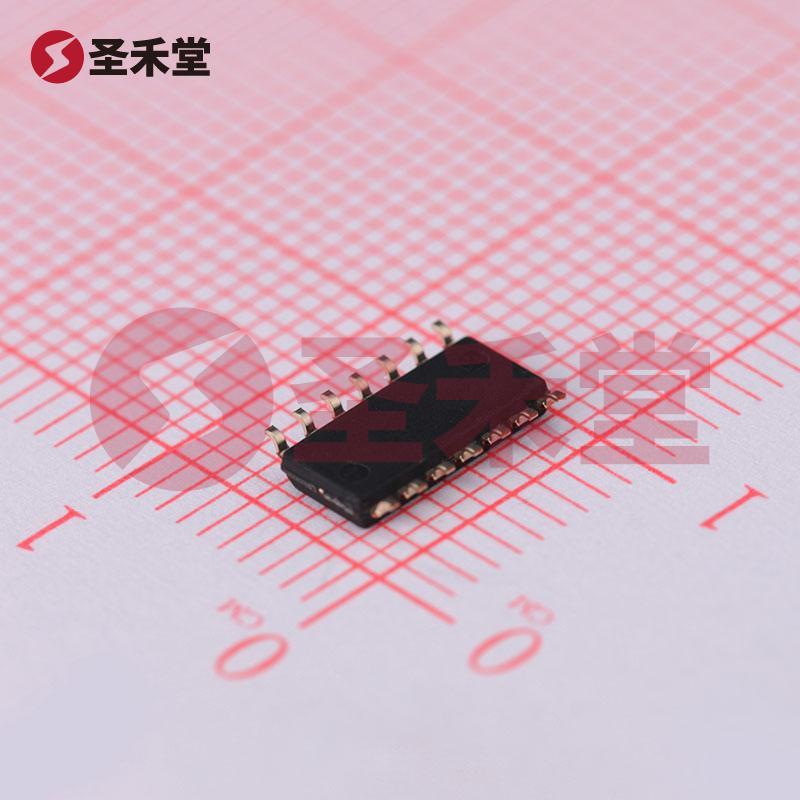

74LVC00AD,118 产品实物图片
74LVC00AD,118 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

74LVC00AD,118

商品编码: BM0000279360
品牌 :
Nexperia(安世)
封装 :
14-SO
包装 :
编带
重量 :
0.254g
描述 :
与非门-IC-4-通道-14-SO
库存 :
55(起订量1,增量1)
批次 :
2年内
数量 :
X
0.507
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.507
--
2500+
¥0.466
--
25000+
产品参数
产品手册
产品概述

74LVC00AD,118参数

逻辑类型与非门通道数4
电源电压1.2V~3.6V静态电流(最大值)40uA
灌电流(IOL)24mA拉电流(IOH)24mA
高电平范围(VIH)1.08V~2V低电平范围(VIL)120mV~800mV
逻辑电路的归属系列74LVC系列最大传播延迟4.3ns@3.3V,50pF
工作温度-40℃~+125℃

74LVC00AD,118手册

74LVC00AD,118概述

产品概述:74LVC00AD,118

一、产品简介

74LVC00AD,118是一款高性能的四位二输入与非门集成电路,属于74LVC系列逻辑芯片,由知名品牌Nexperia(安世)生产。该产品设计用于高效、低功耗的数字逻辑电路,广泛应用于信号处理、数据通信和其他数码系统。其独特的技术特点和增强的工作范围使其成为各种现代电子设备的理想选择。

二、技术特点

  1. 逻辑功能: 该IC包含四个独立的与非门,每个与非门具有两个输入。这种设计允许灵活的逻辑操作并简化电路设计。

  2. 宽工作电压范围: 74LVC00AD,118的工作电压范围为1.2V至3.6V,使其能够在多种电源电压下工作,适应不同的应用需求,特别是在低电源电压要求的情况下表现出色。

  3. 低静态电流: 本产品的静态电流最大值仅为40µA,极大地降低了电源消耗,符合现代电子设备对低功耗的日益增长的需求。

  4. 强大的输出能力: 该芯片的输出电流能力高达24mA,无论在高电平还是低电平输出下均可满足较大负载的驱动需求,适应更多的应用场景。

  5. 快速的传播延迟: 74LVC00AD,118在3.3V供电下的最大传播延迟仅为4.3ns(CL = 50pF),说明其在高频信号处理时具有极高的速率和响应能力。

  6. 宽化工作温度范围: 该产品的工作温度范围从-40°C到125°C,能够适应各种苛刻的环境条件,满足汽车、工业和消费电子等领域对高温低温的使用要求。

  7. 表面贴装型封装: 74LVC00AD,118采用14-SOIC封装形式,压缩了PCB尺寸,便于在空间有限的电路板上安装,有助于整体设计的优化。

三、应用领域

74LVC00AD,118集成电路因其高度灵活性和可靠性被广泛应用于以下领域:

  1. 消费电子: 在各类家用电器、音响设备以及智能家居系统中,作为基本逻辑组件,实现信号处理和控制。

  2. 工业自动化: 在各种传感器和监控系统中使用,与其他逻辑元件协同工作,提高设备性能与控制效率。

  3. 汽车电子: 在汽车内部网络、传感器系统及控制单元中应用,以处理和传递相关数据。

  4. 通信设备: 适用于数据交换和信号放大的逻辑电路,确保信息在高速网络中准确、快速传递。

  5. 计算机外围设备: 在各类打印机、扫描仪及其他外围工具中,负责图像或数据的逻辑处理。

四、总结

通过以上各项特性,74LVC00AD,118成为行业内众多从业者在数字电路设计时极具竞争力的选择。其能够在广泛的工作条件下保持稳定性和高性能,使其不仅符合现代电子产品对高效率和低功耗的追求,同时兼顾了可靠性和兼容性。Nexperia(安世)为其产品提供了优质的支持与服务,确保使用该器件的客户能够获得最佳的设计体验和实现预期的功能。无论是用于教育、研发还是商业应用,74LVC00AD,118都值得被考虑为关键电路设计的一部分。
