AO6601

AO6601 产品概述

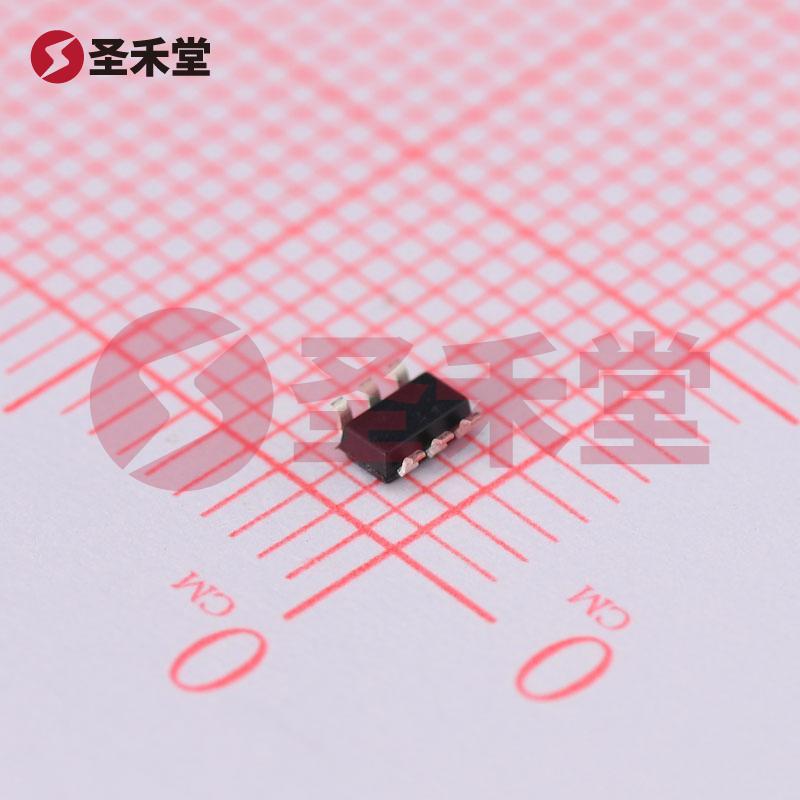

AO6601 是一款基于先进技术设计的MOSFET（场效应管），其结构拥有一个N沟道和一个P沟道的互补型配置，封装类型为表面贴装型（SMD），具体尺寸为TSOP-6-1.5mm。这种设计使得AO6601非常适合于各种数字和模拟电路中担任开关或放大作用，尤其是在需要高效能和高可靠性的应用场景下。

电气特性

AO6601的电气特性十分出色，其最大导通电阻（RDS(on)）为60毫欧，在3.4A的漏极电流和10V的栅极源电压下测得，这使得在大电流通过时的功率损耗非常低，体现出其良好的导电性能。此外，它在25°C环境温度下的最大连续漏极电流（ID）为3.4A，对于某些应用来说，甚至在较高温度的条件下（最高可达150°C）仍能稳定工作，其在此条件下的最大漏极电流值为2.3A，展示了强大的散热能力和热稳定性。

此外，AO6601的漏源电压（VDS）最高可承受30V，这为大多数低压应用提供了有效的保护。同时，输入电容（Ciss）为285pF，在15V电压下测试得到，这项特性支持器件在高频开关应用中的优越性能，有效降低开关损耗。

栅极特性及工作温度範围

AO6601的栅极电荷（Qg）在10V时的最大值为12nC，表明该器件在驱动时的开关速度较快，适合高频率操作下使用。此外，其栅源阈值电压（Vgs(th)）在1.5V@250µA的条件下肃得，这意味着在较低的栅源电压下就能有效开启，适用设计要求低开启电压的数字电路。

产品的工作温度范围指标为-55°C到150°C，能够满足多种不同环境下的应用需求，尤其是在航空航天、汽车电子、工业控制等极端环境条件下，也能保持稳定性能，极大拓宽了产品的使用场景。

应用领域

由于其出色的电气特性，AO6601适合应用于多种电子设备，包括但不限于智能手机、平板电脑、电视机和其他消费电子产品。同时，由于其低功耗特性，它在电池供电设备中的表现尤为突出，可以有效增加设备的电池使用寿命。此外，AO6601也适用于电动汽车、LED驱动器以及开关电源等领域，作为功率开关或信号调节组件，为这些系统提供高效能和可靠性。

总结

综上所述，AO6601是一款功能强大、性能优越的场效应管，以其良好的导电性能、快速开关特性和宽广的工作温度范围，成为各种大型电子设计的理想选择。作为一种互补型MOSFET，该器件不仅能为设计师提供高度的灵活性，还能确保在多种应用条件下的稳定性与可靠性，为未来的多样化应用提供了强有力的支持。
