1812L150/16DR

产品概述：1812L150/16DR

一、基本信息

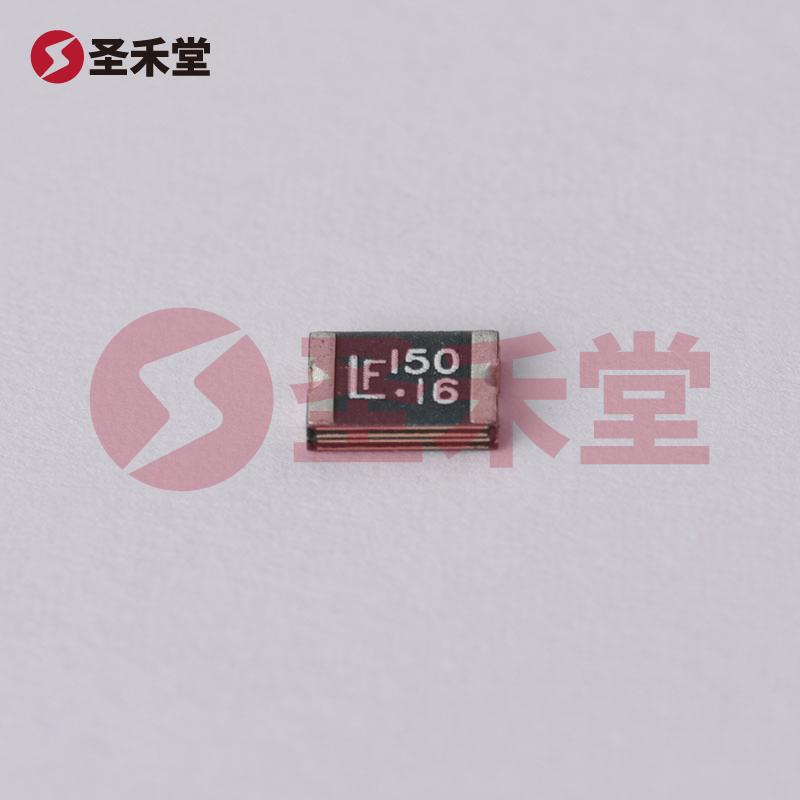

1812L150/16DR是由著名电子元器件制造商Littelfuse（美国力特）生产的一款聚合物正温度系数热敏电阻（PTC）。该器件采用了先进的表面贴装技术 (SMD)，适合于紧凑型电子电路应用。其主要特点包括宽广的工作温度范围、良好的电流承载能力和快速的响应特性，使其广泛应用于多种电子设备中。

二、关键参数

1. 工作温度范围：-40°C至85°C，适用于极端环境。
2. 电压特性：最大电压为16V，使其适合于低压电路。
3. 电流特性：
   • 最大电流：100A，能够承受高电流负载。
   • 保持电流：1.5A，能有效监测并保护电路中的过流情况。
   • 跳断电流：3A，确保电路在出现过载或短路时及时断开。
4. 电阻特性：
   • 初始电阻：40mΩ，表现出优秀的导电性能。
   • 跳断后电阻：最高可达110mΩ，确保在过电流情况下有效切断电路，提供保护。
5. 最大动作时间：500ms，确保快速响应，保护电路不受过载影响。

三、设计与构造

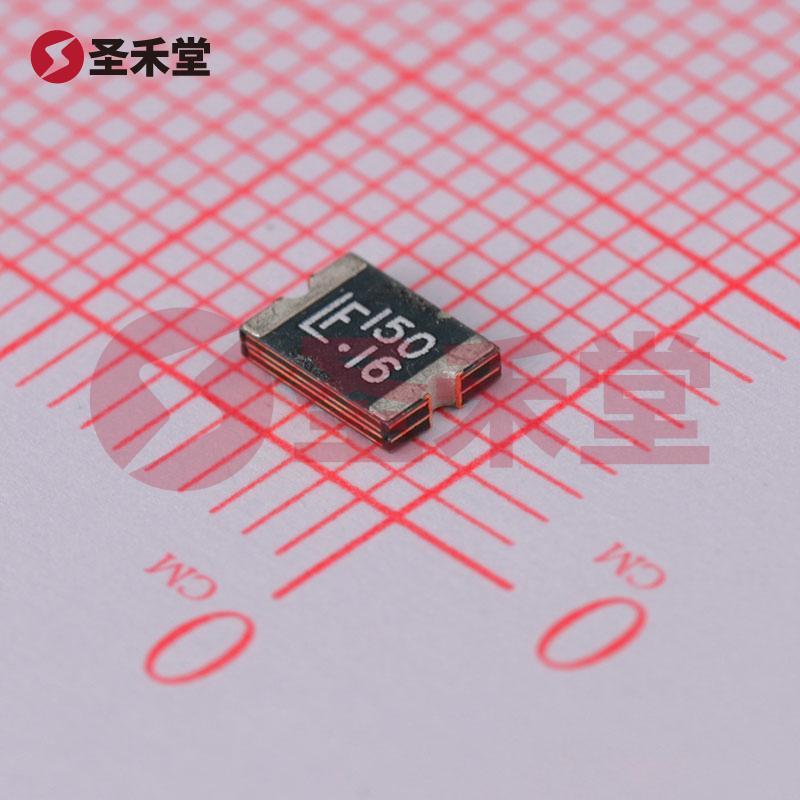

1812L150/16DR采用1812（4532公制）封装技术，其尺寸为0.179"长 x 0.128"宽（4.55mm x 3.24mm），厚度最大为0.049"（1.25mm），适合在空间有限的电路板上进行安装。其凹陷式设计帮助在管理散热及电流流动时提供了更好的性能。

材料方面，该产品使用聚合物制作，聚合物的优越性能确保其具有良好的热稳定性和机械强度，适合在各类苛刻环境中使用。这使得1812L150/16DR能够在工业、消费电子、汽车电子等众多领域中各展所长。

四、应用场景

由于其卓越的电流承载能力和快速响应特性，1812L150/16DR广泛用于以下应用场景：

1. 过流保护：该PTC元件能够有效地防止电流超过预设值，如在电源管理中，确保电池或电路不会因为过载而损坏。
2. 电动工具：在电动工具中提供实时的过流保护，能够防止电机因过载而烧毁。
3. 消费电子产品：在各类家用电器和消费电子产品中应用，以保护设备免受意外短路和过载影响。
4. 汽车电子：为汽车电气系统提供过流保护，避免线路和设备在高电流情况下受损。

五、总结

1812L150/16DR是Littelfuse公司致力于提供安全、高效电子保护解决方案的优秀代表。凭借其优越的性能参数和多样的应用场景，这款正温度系数热敏电阻不仅在提升电路安全方面扮演着重要角色，还是设计现代电子产品时不可或缺的关键元件。选择1812L150/16DR，将为您的电路设计和产品开发带来有效的保护，使您的产品更加可靠和持久。
