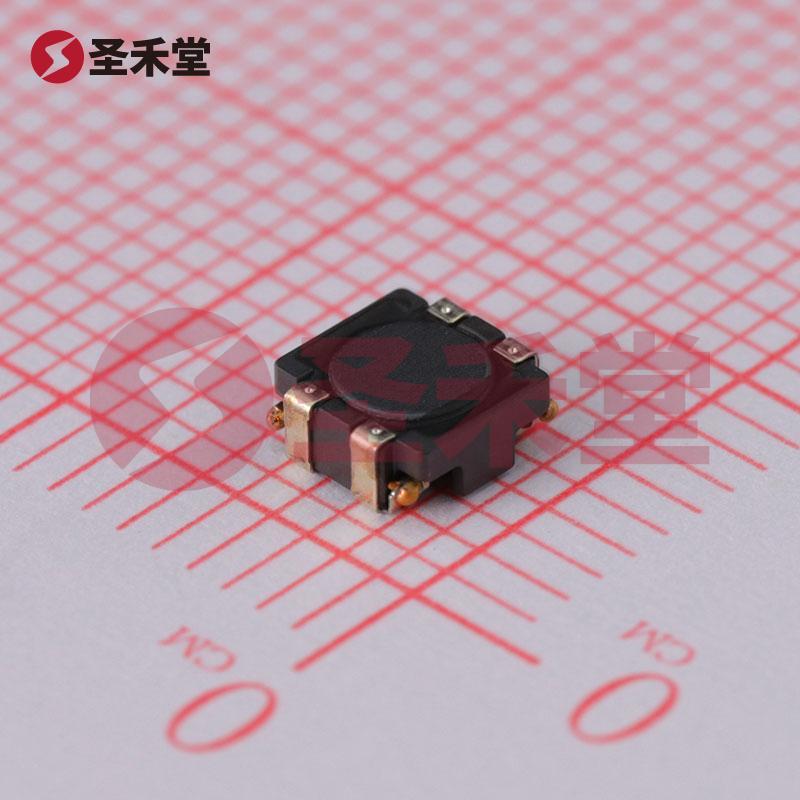

ACM4520-901-2P-T000

产品概述：ACM4520-901-2P-T000

概览

ACM4520-901-2P-T000 是一款高性能共模滤波器，由知名电子元器件制造商 TDK 生产。该产品设计用于电源线滤波应用，能够有效抑制电源线中的共模噪声，确保系统的电磁兼容性（EMC）和稳定性。其紧凑的表面贴装型封装使其非常适合于高密度的电路板设计，广泛应用于消费电子、工业设备和通信设备等诸多领域。

主要技术参数

• 线路数：2
• 额定电流（最大）：2.3A
• 阻抗 @ 频率：900Ω @ 100MHz
• 直流额定电压（VDC）：50V
• 直流电阻（DCR）（最大）：60mΩ
• 滤波器类型：电源线
• 工作温度：-40℃ ~ +85℃
• 安装类型：表面贴装型
• 尺寸：0.185" 长 x 0.177" 宽 (4.70mm x 4.50mm)
• 高度（最大值）：0.079"（2.00mm）
• 封装/外壳：水平式，4 PC 板

功能与应用

ACM4520-901-2P-T000 的设计旨在减少共模干扰，适用于需要对电源线进行滤波的场合。其高达900Ω的阻抗值使其在100MHz频率下能有效隔绝高频噪声，这对于提高设备的信号质量和抗干扰能力至关重要。此外，其工作温度范围从-40℃到+85℃，使得此产品可以在极端环境条件下正常工作，从而适合各种应用场景。

该共模滤波器广泛应用于：

• 消费电子：如智能手机、平板电脑、电视等，能够提升产品的音质和视频稳定性。
• 工业设备：提供可靠的电源管理解决方案，从而保护设备免受电磁干扰。
• 通信设备：如基站和网络设备，帮助实现信号的可靠传输和稳定运行。

安装与兼容性

ACM4520-901-2P-T000 采用表面贴装型设计，能够方便地嵌入现代电路板，适应自动化生产线的贴片工艺。其小巧的封装尺寸（4.7mm x 4.5mm）和低高度（2.0mm）使其在空间受限的应用中尤为出色。设计工程师可以轻松地将其集成到密集的电路设计中，而不会增加显著的物理负担。

性能指标

该产品的直流电阻（DCR）最高为60mΩ，这意味着在工作时会有极少的功耗，这对于降低设备的能耗和提升工作效率非常重要。更重要的是，其2.3A的额定最大电流，能够满足大多数电源线供电的需求，确保设备在高负荷下也能稳定运行。

总结

总的来说，ACM4520-901-2P-T000 是一款高效、可靠的共模滤波器，具有众多优异的性能指标，适用于多种电源线滤波应用。无论是在消费电子还是工业设备中，其出色的电磁干扰（EMI）抑制能力和宽广的工作温度范围都能为设计工程师提供灵活性和可行性选择。若您在寻找能够提升设备稳定性和信号质量的滤波解决方案，ACM4520-901-2P-T000 无疑是一个值得考虑的产品。
