ACT45B-101-2P-TL003
ACT45B-101-2P-TL003参数
| 线路数 | 2 | 额定电流（最大） | 150mA |
| 电感 @ 频率 | 100uH @ 100kHz | 阻抗 @ 频率 | 5.8kΩ @ 10MHz |
| 直流额定电压（VDC） | 50V | 直流电阻（DCR）（最大） | 2Ω |
| 滤波器类型 | 信号线 | 工作温度 | -40℃ ~ +150℃ |
| 不同频率时阻抗 | 5.8 kOhms @ 10MHz | 不同频率时电感 | 100µH @ 100kHz |
| DC 电阻 (DCR)（最大值） | 2 欧姆 | 额定电压 - DC | 50V |
| 等级 | AEC-Q200 | 安装类型 | 表面贴装型 |
| 大小 / 尺寸 | 0.177" 长 x 0.126" 宽（4.50mm x 3.20mm） | 高度（最大值） | 0.118"（3.00mm） |
| 封装/外壳 | 水平式，4 PC 板 | 线路数 | 2 |
| 额定电流 | 150mA | 电感 @ 频率 | 100uH@100kHz |
| 直流额定电压(VDC) | 50V | 阻抗 @ 频率 | 5.8kΩ@10MHz |
| 直流电阻(DCR) | 2Ω | 工作温度 | -40℃~+150℃ |
ACT45B-101-2P-TL003手册
ACT45B-101-2P-TL003概述

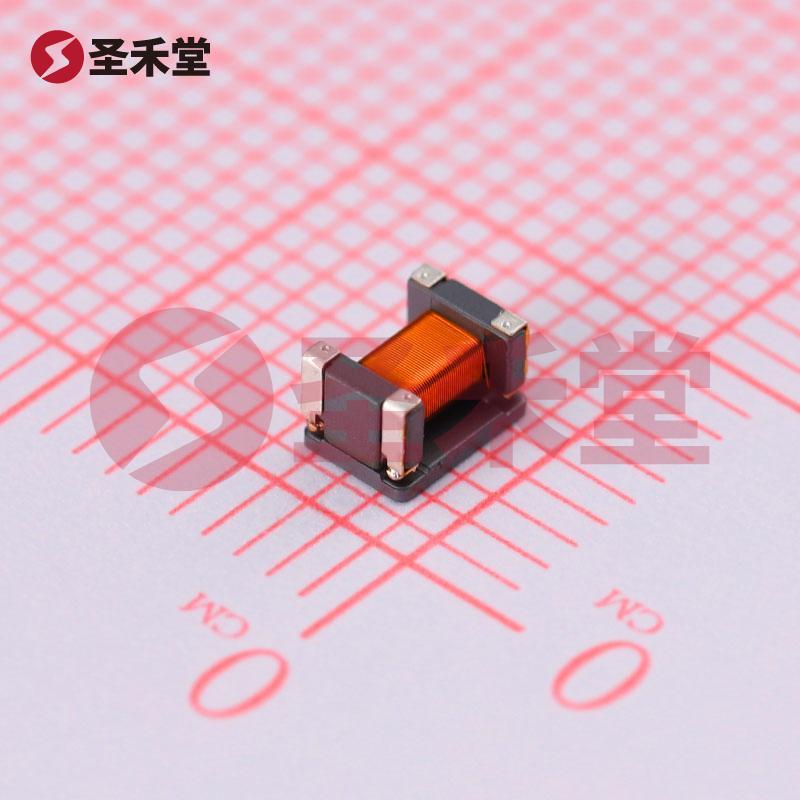

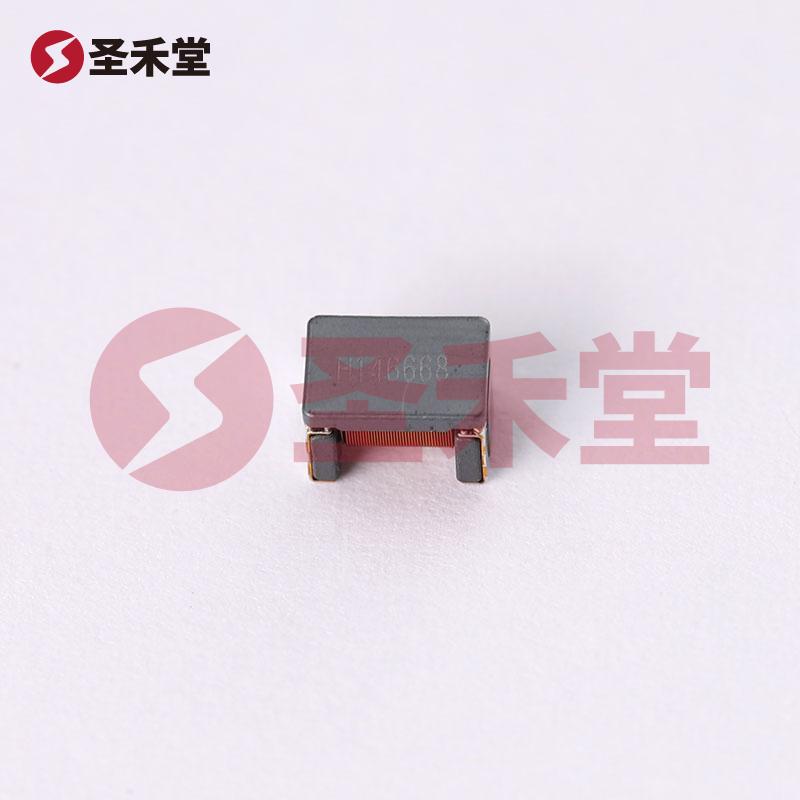

产品概述：ACT45B-101-2P-TL003 共模滤波器
一、引言
在现代电子设备中，信号完整性和电源质量的管理愈发重要，尤其是在对电磁干扰（EMI）敏感的应用环境中。ACT45B-101-2P-TL003 是一款由知名品牌TDK制造的共模滤波器，专为满足高频信号传输需求和降低共模干扰而设计，具有优异的电气性能和宽广的工作温度范围，适用于多种电子设备。
二、基本参数与性能
线路数：该滤波器具备2条信号线路，使其能够同时处理两个信号通道，有效抑制共模和差模干扰。
额定电流：其最大额定电流为150mA，确保在严苛环境下稳定运行，适用于各种消费类电子产品、汽车电子以及工业设备等领域。
电感与阻抗：
- 电感：在100kHz频率下，电感值为100μH，为信号传输提供必要的滤波效果，有助于清除高频噪声。
- 阻抗：在10MHz频率下，阻抗为5.8kΩ，进一步抑制不必要的电磁干扰，增强信号质量。
直流额定电压：DC额定电压达到50V，能够满足常见电子电路的电压需求，适合在多种电压环境中使用。
直流电阻：最大直流电阻（DCR）为2Ω，低电阻值有助于减少能量损耗，提高整体系统的效率。
工作温度：该滤波器的工作温度范围为-40°C至+150°C，确保其在极端环境下的可靠性，适合在汽车、工业及户外应用中使用。
等级：符合AEC-Q200标准，表示该元件经过严格测试，能够满足汽车行业的质量要求。
安装类型：采用表面贴装型(SMD)设计，适合现代PCB布局，便于大规模生产和自动化贴装。
尺寸与封装：该滤波器的尺寸为0.177" x 0.126"（4.50mm x 3.20mm），高度最大为0.118"（3.00mm），其小巧的体积方便在空间有限的电子设备中使用。
三、应用场景
ACT45B-101-2P-TL003 共模滤波器广泛应用于：
- 汽车电子：在电动和混合动力汽车中，帮助减少信号干扰，保证电子控制系统的稳定性与可靠性。
- 消费电子产品：如智能手机、平板电脑和便携式音响等高频设备，有效提升音频和数据传输的清晰度。
- 工业控制：在设备间的信号传输中，防止设备间的电磁干扰，确保生产线的稳定运行。
- 通讯设备：确保基站和其他无线通讯设备的信号完整性，提高信号的传输质量。
四、结论
ACT45B-101-2P-TL003 共模滤波器凭借其小巧的尺寸、强大的性能和宽广的应用范围，成为各种对于电磁干扰有较高抑制需求产品的理想选择。通过采用此滤波器，设计工程师可以有效提升电子设备的信号质量和系统稳定性，实现高效、可靠的信号处理和传输。无论是在汽车、消费电子还是工业控制领域，ACT45B-101-2P-TL003 都能付出超越期待的表现和价值。
