AOD458

AOD458 产品概述

产品名称: AOD458
类型: N沟道MOSFET
封装: TO-252 (DPAK)
品牌: AOS

1. 产品概述

AOD458是一款高性能的N沟道增强型场效应晶体管（MOSFET），其设计旨在满足高电压和大电流应用的需求。该元件具备250V的漏源电压（Vdss）、14A的连续漏极电流（Id @ 25°C）及低导通电阻，适合在诸多电源管理和开关电路中应用。AOD458在多种电力电子设备中表现出色，尤其在逆变器、开关电源、马达驱动和充电器应用中得到了广泛使用。

2. 关键参数

• 漏源电压（Vdss）: 最高可达到250V，适用于需要高耐压的电子设备。
• 连续漏极电流（Id）: 在25°C环境温度下，额定14A，为负载提供稳定的电流支持。
• 漏源导通电阻: 280mΩ @ 7A, 10V，其低导通电阻有助于降低功率损耗，提高效率。
• 栅源极阈值电压: 4.5V @ 250µA，确保MOSFET在较低的栅电压下即可导通，简化了驱动电路。
• 最大功率耗散: 在25°C的环境下，可以承受最高150W的功率损耗，展现出较强的散热能力。

3. 应用领域

AOD458广泛应用于以下几个领域：

• 电源管理: 由于其高压和大电流的特性，使其成为开关电源、电池管理系统和直流-直流转换器中不可或缺的元件。
• 马达控制: 适合用于DC马达驱动和步进电机驱动，因为能够高效地处理反向电流和PWM信号。
• 逆变器: 在光伏逆变器与UPS（不间断电源）中，AOD458因其高耐压和低导通损耗而被广泛使用。
• LED驱动: 适用于LED照明和驱动电源中，提供线性和开关控制。

4. 设计优势

选用AOD458作为设计组件的优势主要体现在以下几方面：

• 高效率: 低导通电阻和高功率处理能力使得设备在运行过程中减少热量损耗，从而提高系统整体效率。
• 高可靠性: 具备良好的热稳定性和耐压能力，确保在恶劣环境条件下的可靠运行。
• 设计灵活性: 支持多种输入电压和电流配置，能够满足各种应用的多样化需求。

5. 封装与散热

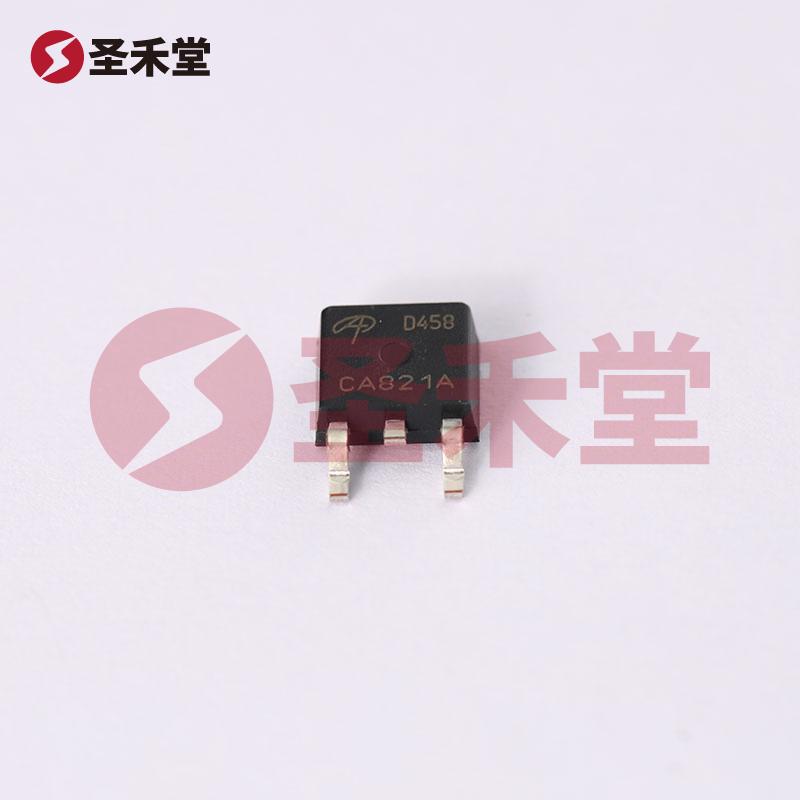

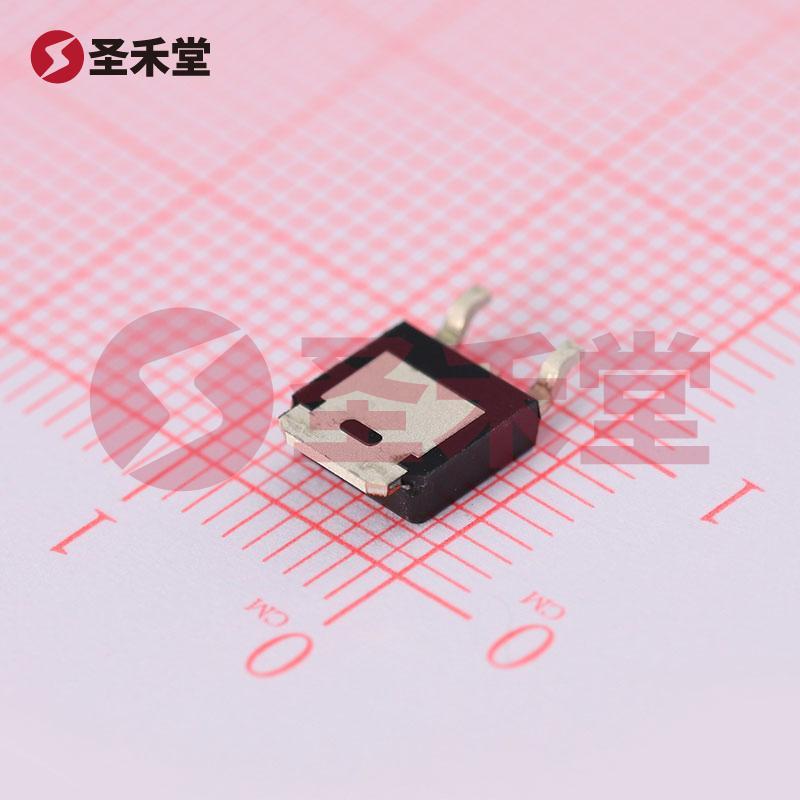

AOD458采用TO-252（DPAK）封装，这种封装形式不仅便于PCB安装，也优化了散热性能。TO-252的平板设计和金属基底确保了优良的散热能力，为高功率应用提供了坚实的基础。在设计电路时，合理的散热措施可以进一步提升元件的工作效率和寿命。

6. 总结

AOD458 N沟道MOSFET是一款功能强大的电子元件，具备优越的电气性能与出色的散热能力，适用于多种高功率和高电压应用。其设计考虑到现代电子设备的高效率和可靠性的需求，是工程师在选择MOSFET时的理想选择。无论是在电源管理、马达控制还是逆变器等关键应用中，AOD458都能为用户提供优异的性能与灵活的应用可能性。
