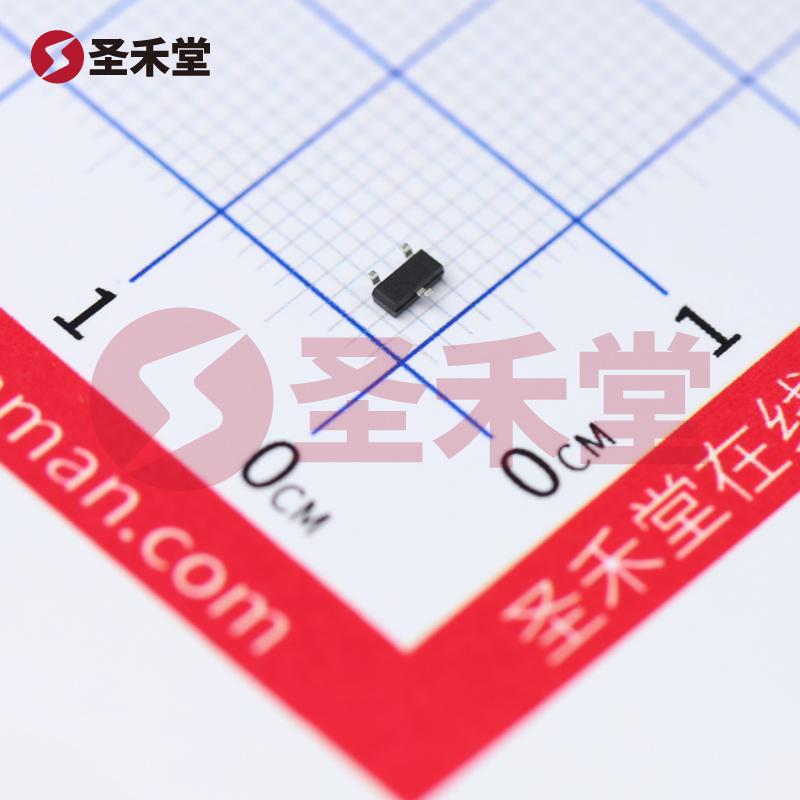

商品图片2

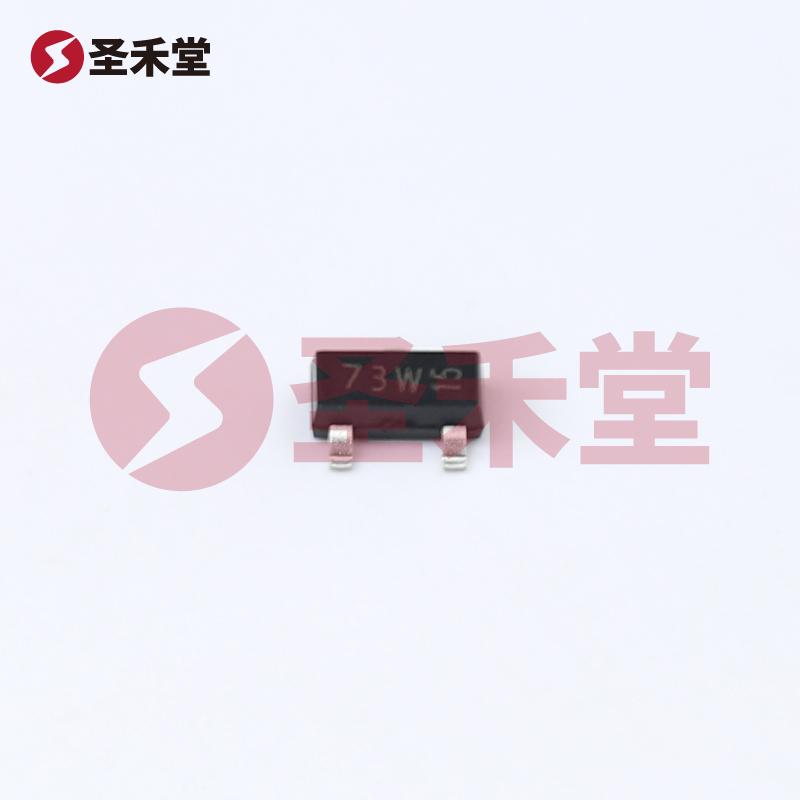

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BAS70,215

商品编码: BM0000279895
品牌 :
Nexperia(安世)
封装 :
TO-236AB
包装 :
编带
重量 :
0.024g
描述 :
肖特基二极管 1V@15mA 70V 10uA@70V 70mA SOT-23
库存 :
6249(起订量1,增量1)
批次 :
2年内
数量 :
X
0.124
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.124
--
3000+
¥0.11
--
30000+
产品参数
产品手册
产品概述

BAS70,215参数

正向压降(Vf)1V@15mA直流反向耐压(Vr)70V
整流电流70mA反向电流(Ir)10uA@70V

BAS70,215手册

BAS70,215概述

产品概述:BAS70,215肖特基二极管

在现代电子设备中,肖特基二极管因其快速开关速度和低正向压降而被广泛应用于各种电路中。BAS70,215是一款由知名品牌Nexperia(安世)推出的肖特基二极管,针对需要低功耗和高效率的应用场景而设计。

1. 主要参数

  • 直流反向耐压(Vr): 最大70V
  • 平均整流电流(Io): 70mA
  • 正向压降(Vf): 在15mA时为1V
  • 反向泄漏电流: 在70V时为10µA
  • 工作温度(结): 可承受最高150°C
  • 电容(不同Vr、F时): 0V,1MHz下为2pF

这款二极管在高频应用中表现尤为优异,其速度被定义为小信号可承受≤200mA的工作条件,适用于各种需要快速开关的电路。

2. 封装与安装类型

BAS70,215采用TO-236AB封装,又称为SOT-23-3,具有紧凑的尺寸和优良的热性能。这种表面贴装型(SMD)设计使其非常适合于现代紧凑型电子设备,诸如便携式设备、智能手机、平板电脑以及各种嵌入式系统中,对电路板空间的胃口要求较高的设计。

3. 应用领域

BAS70,215肖特基二极管广泛应用于以下几个领域:

  • 电源管理:在开关电源和DC-DC转换器中,肖特基二极管常常用于整流和保护电路,以提高能量转换效率,降低功耗。

  • 信号调理:在射频和视频信号的处理过程中,BAS70,215可用于检波和信号变换,有效地进行小信号检测和处理。

  • 快速开关电路:由于其极低的正向压降和快速恢复时间,BAS70,215非常适合用于快速开关电路,减少开关损耗,提高整体系统性能。

  • 保护电路:在各种电路中,二极管还可用于反向电流保护,以防止负载和器件因异常电流而损坏。

4. 性能优势

BAS70,215的设计使其具有许多显著的性能优势,包括:

  • 低正向压降: 1V的低正向压降使得在快速切换时能够减少功耗,提升能效。

  • 优异的反向漏电流特性: 在工作时的反向漏电流仅为10µA,确保在高压条件下的稳定性和安全性。

  • 高工作温度: 结温达到150°C,适应各种苛刻环境下的应用需求,确保器件的可靠性和耐用性。

  • 小型封装设计: TO-236AB封装不仅节省了电路板的空间,同时也提供了较好的散热效果,特别适合于便携式和轻薄型设备。

5. 结论

总的来说,BAS70,215肖特基二极管凭借其优异的性能参数和广泛的应用前景,成为电子设计工程师在选型时的理想选择。无论是在高效电源转换、信号处理还是电流保护中,BAS70,215都能满足现代电子设备对高效能和高可靠性的需求。为了获取更高效的电路设计解决方案,BAS70,215值得被广泛采用和深入研究。
