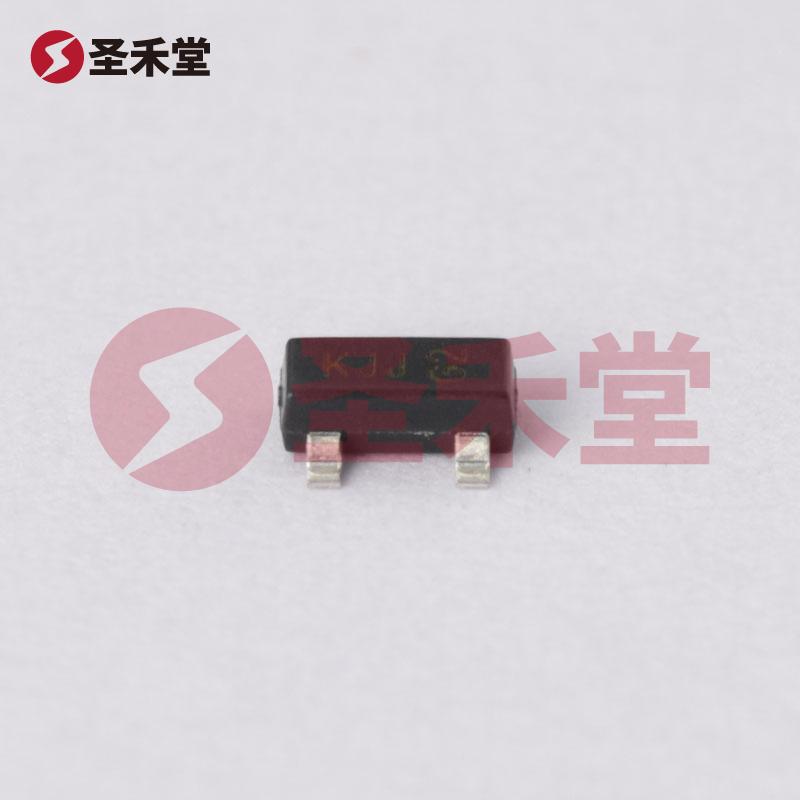

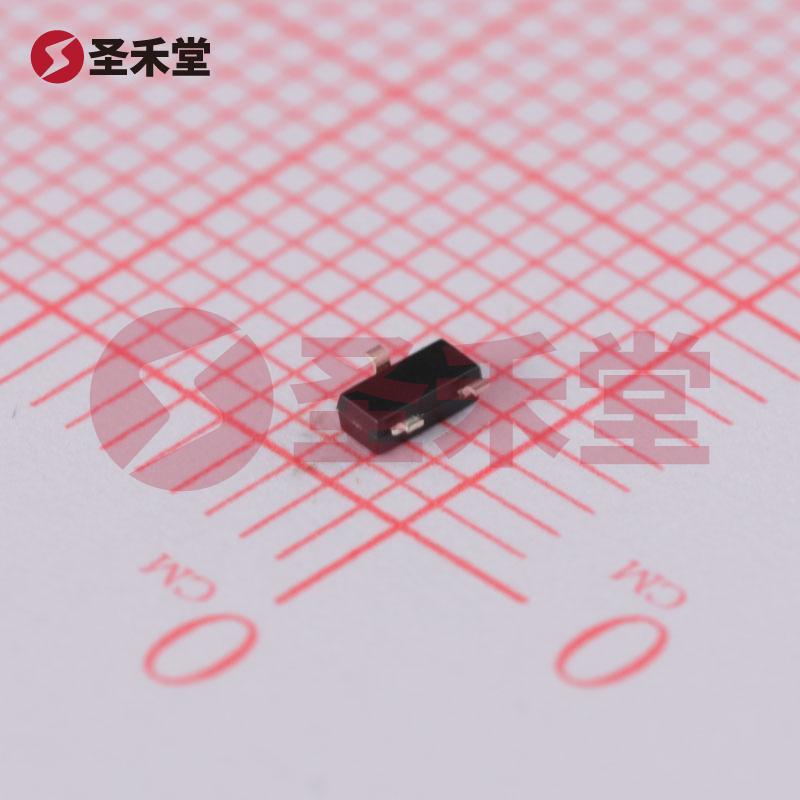

BAV70-7-F
- 商品编码： BM0000279911复制
- 品牌： DIODES(美台)复制
- 封装： SOT-23复制
- 包装： 编带复制
- 重量： 0.028g复制
- 描述： 开关二极管 1对共阴极 1.25V@150mA 75V 150mA复制
BAV70-7-F参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1对共阴极 |
| 耗散功率(Pd) | 350mW |
| 整流电流 | 150mA |
| 直流反向耐压(Vr) | 75V |
| 正向压降(Vf) | 1.25V@150mA |
属性 | 参数值 |
|---|---|
| 非重复峰值浪涌电流 (Ifsm) | 2A |
| 反向电流(Ir) | 2.5uA@75V |
| 反向恢复时间(Trr) | 4ns |
| 工作结温范围 | -65℃~+150℃@(Tj) |
BAV70-7-F手册
BAV70-7-F概述
BAV70-7-F 产品概述
产品简介
BAV70-7-F 是一款由 DIODES（美台）生产的高性能开关二极管，采用表面贴装 (SMD) 的SOT-23封装。该器件为1对共阴极配置，适用于多种应用，包括信号整流、开关电路和瞬态电压抑制等。BAV70-7-F 具有优良的电气特性和可靠性，是电子系统中不可或缺的元器件之一。
主要参数
反向恢复时间 (trr): BAV70-7-F 的反向恢复时间为 4ns，这使得该二极管在高频应用中表现优异，能够快速响应信号变化，减少因恢复时间引起的过冲和振铃现象。
直流反向耐压 (Vr): 该器件的直流反向耐压为 75V，提供了良好的电压保护能力，适合于多种环境下的电路设计。
平均整流电流 (Io): 平均整流电流为 150mA，允许在多种应用场合下使用，特别是在低功耗电路中。
正向压降 (Vf): 在 150mA 的测试条件下，二极管的正向压降为 1.25V，这意味着在使用该二极管时，电路中所需的电源电压将相对较小，从而提高了系统的能效。
反向泄漏电流: 在 75V 的条件下，反向泄漏电流仅为 2.5µA，表明该二极管在关断状态下表现出色，降低了不必要的功耗。
工作温度范围
- BAV70-7-F 的工作温度范围从 -65°C 到 150°C，这使得该元件能够在极端环境条件下可靠工作，非常适合于汽车电子、工业控制和军用电子设备等领域。
安装类型和封装
- 该器件采用 SOT-23 封装，适用于表面贴装技术（SMT），具有轻巧和体积小的优点，方便在高密度PCB设计中使用。此封装的采用也提高了自动化组装的效率，减少了生产成本。
应用领域
BAV70-7-F 二极管可广泛应用于以下领域：
信号整流: 适用于小信号整流电路，有效支持音频、视频和其他信号处理应用。
开关电路: 在开关电源和各种开关设备中提供快速开关能力，提升整体电路的响应速度。
瞬态电压抑制: 能够在电路中保护敏感元组件件免受瞬态电压冲击。
反向电流保护: 保护电源及负载设备，防止由于反向电流造成的损坏。
结论
BAV70-7-F 是一款性能卓越的开关二极管，兼具高电压耐受能力和优良的动态特性。它的低正向压降、良好的反向恢复时间和宽广的工作温度范围使其适用于多种应用场景，满足了现代电子设备对组件可靠性、能效和小型化的需求。无论是在消费电子、工业控制还是汽车电子领域，BAV70-7-F 二极管都是一个理想的选择，值得工程师们在设计中考虑使用。
