BC856BW,115

产品概述：BC856BW,115 PNP三极管

1. 产品简介

BC856BW是Nexperia（安世电子）生产的一款高性能PNP型双极晶体管（BJT），其具有优秀的电流增益和高频特性，是电子电路中常用的信号放大和开关元件。其额定功率为200mW，集电极电流（Ic）最大值为100mA，集射极击穿电压（Vce）达到65V，适用于低功率、高频应用。

2. 主要参数

• 额定功率：BC856BW的额定功率为200mW，使其在多种电路设计中可以安全可靠地工作。
• 集电极电流（Ic）：其最大集电极电流为100mA，能够支持中等负载的应用需求。
• 集射极击穿电压（Vce）：最大集射极击穿电压为65V，这表明该器件在高电压环境下的稳定性良好，适合多种供电电压的使用场景。
• Vce饱和压降：在不同集电极电流（Ic）下，如5mA和100mA时，其饱和压降最大为600mV。这意味着在开关状态下，BC856BW能够有效地降低功耗。
• DC电流增益（hFE）：产品在2mA和5V条件下，最小直流电流增益（hFE）可达220，这使得在放大电路中效率更高。
• 集电极截止电流（ICBO）：最大集电极截止电流仅为15nA，表现出良好的关闭特性。
• 频率响应：BC856BW具有高达100MHz的跃迁频率，能够处理高速信号，适合用于高频通讯设备。
• 工作温度：其工作温度可达到150°C（TJ），适应多种工作环境，不易因温度波动降低性能。

3. 物理特性

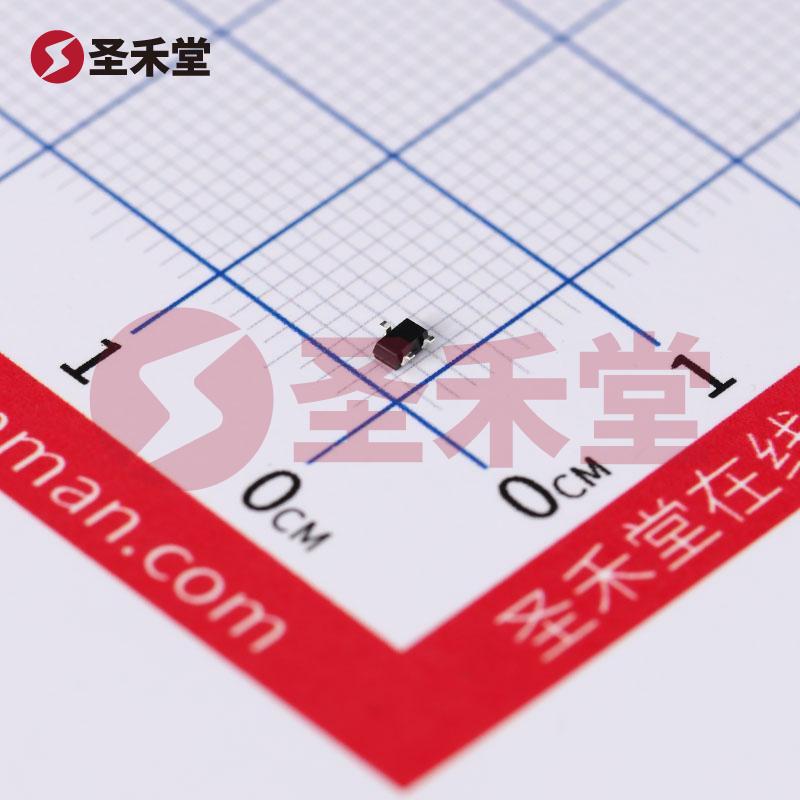

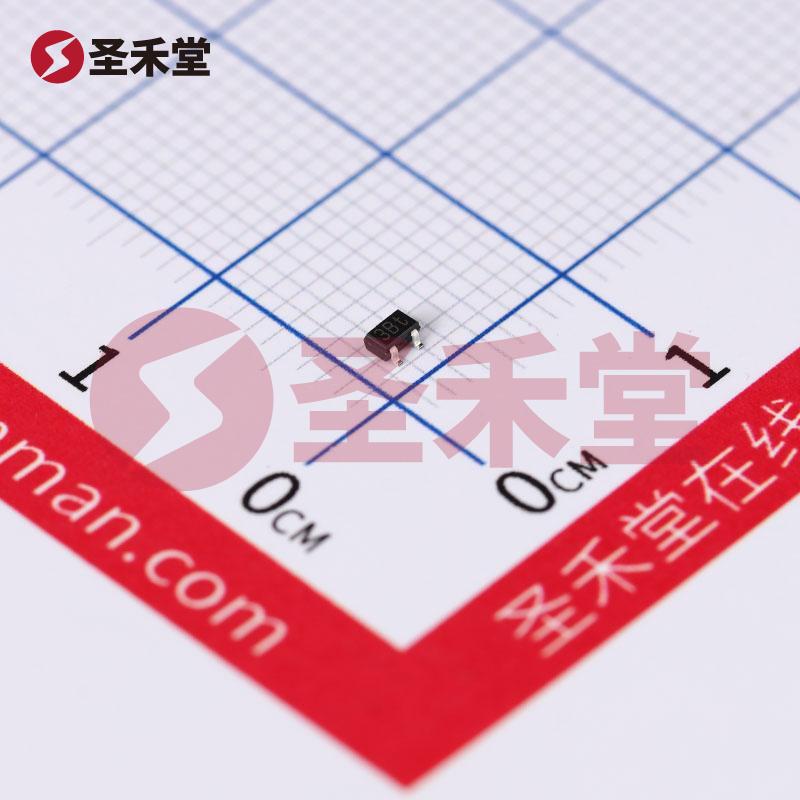

• 封装类型：BC856BW采用SOT-323封装，属于表面贴装型，这一封装形式适合现代自动化焊接和紧凑型电路板设计。
• 尺寸和形状：SOT-323封装小巧，便于在有限空间内实现高密度布线，适合各种便携式电子设备。
• 供应商器件封装：同样采用SOT-323封装，便于市场采购与替代。

4. 应用场景

BC856BW广泛应用于消费者电子产品、医疗设备、汽车电子、通信系统和工业控制等多种领域。其常见应用包括：

• 信号放大器：在低功率放大器电路和音频放大器中，BC856BW能够提供稳定的信号增益。
• 开关电路：在开关电源和继电器驱动电路中，BC856BW由于其低饱和压降和高效率，能够有效地控制负载。
• 线性调节器：适用作线性电源调节器中的输出三极管，实现稳压效果。
• RF放大应用：由于其高频特性，BC856BW还可以用于射频放大器电路中，提高通讯设备的信号质量。

5. 性能优势

• 高电流增益和低饱和压降：使得其在信号放大领域具有明显的优势，能够在较低输入信号下实现较高输出。
• 小型封装与高适应性：SOT-323封装不仅节约空间，同时满足不同电子电路的设计需求，灵活应用于各类设备。
• 良好的温度稳定性：其较高的工作温度使其能在多变的温环境中保持良好的性能，从而提升整体项目的可靠性。

结论

BC856BW,115是一款高效能的PNP三极管，凭借其优越的电气特性和物理设计，适用于多种现代电子应用。无论是在信号处理、开关控制还是高频应用中，BC856BW都展示了其卓越的性能与可靠性，是设计工程师在选择元器件时的优选之一。
