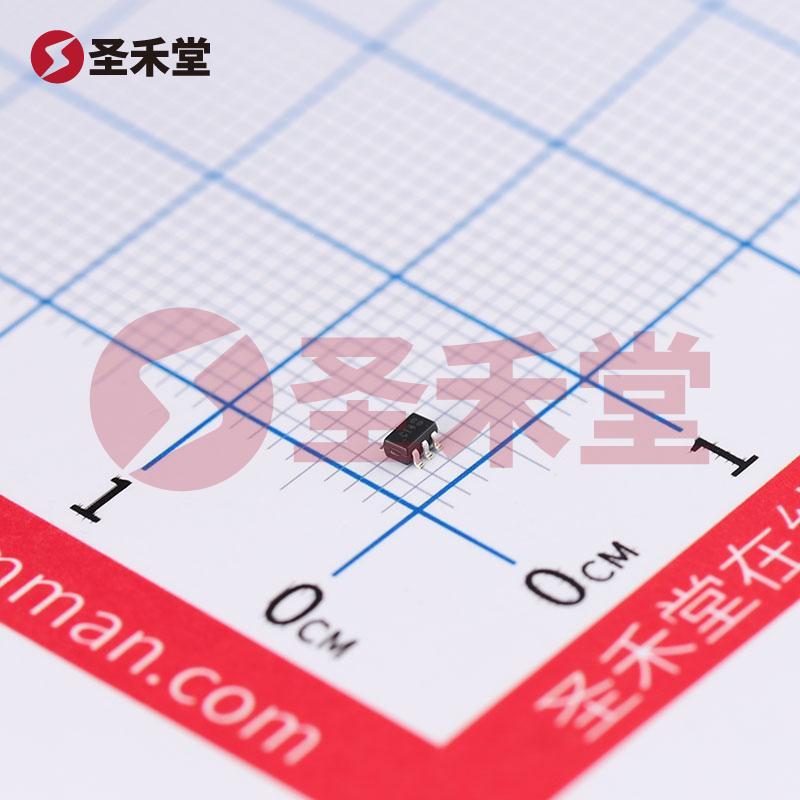

DCX114YU-7-F 产品实物图片
DCX114YU-7-F 产品实物图片
商品图片1

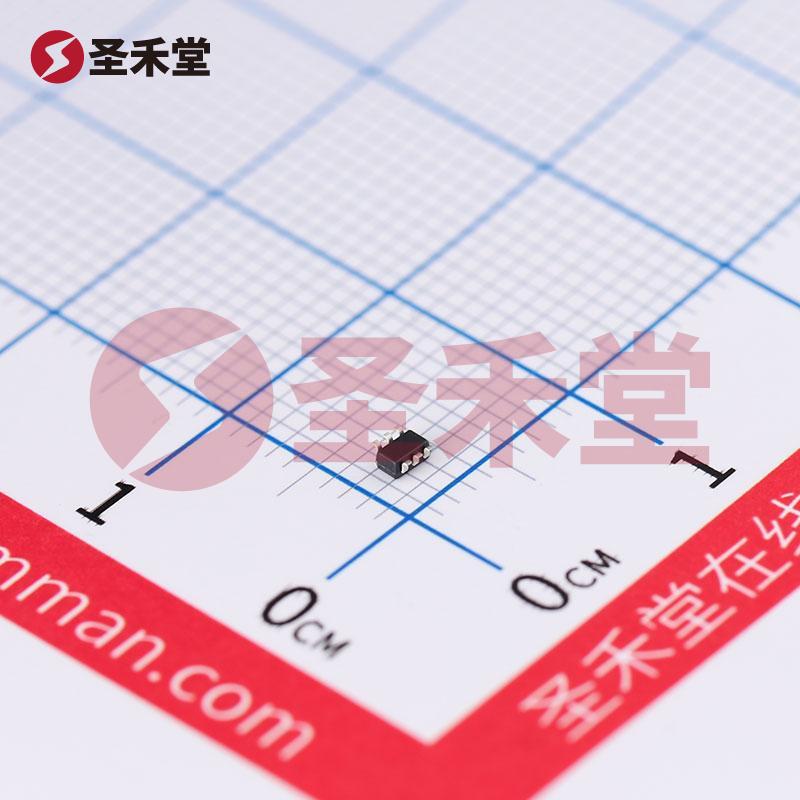

商品图片2

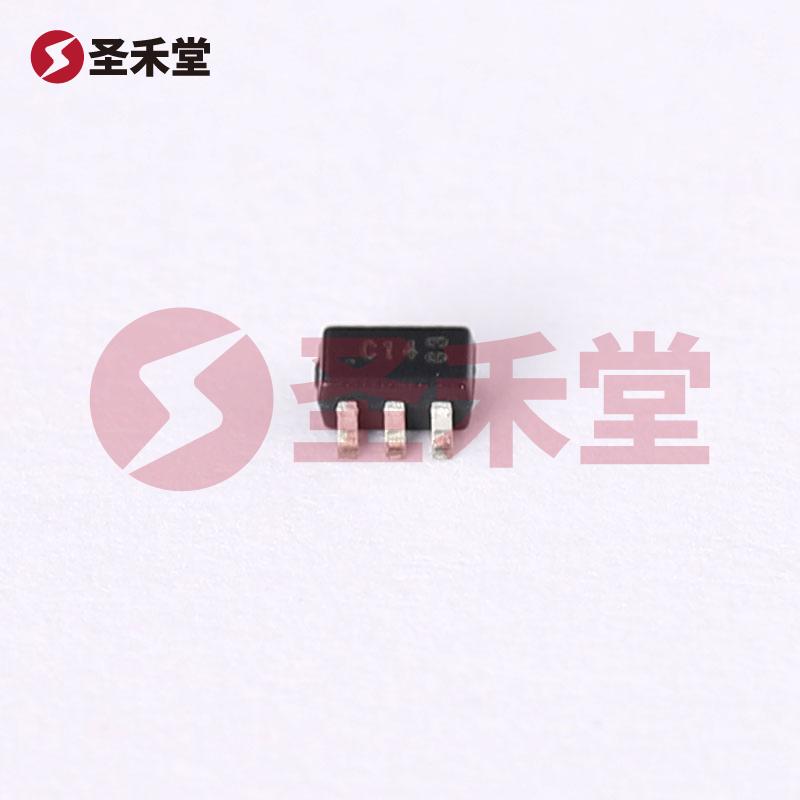

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

DCX114YU-7-F

商品编码: BM0000280047
品牌 :
DIODES(美台)
封装 :
SOT363
包装 :
编带
重量 :
0.031g
描述 :
数字晶体管 200mW 50V 100mA 1个NPN-预偏置,1个PNP-预偏置 SOT-363
库存 :
2852(起订量1,增量1)
批次 :
2年内
数量 :
X
0.203
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.203
--
3000+
¥0.18
--
45000+
产品参数
产品手册
产品概述

DCX114YU-7-F参数

集射极击穿电压(Vceo)70V集电极电流(Ic)100mA
功率(Pd)200mW直流电流增益(hFE@Ic,Vce)100@1mA,5V
最小输入电压(VI(on)@Ic/Io,Vce/Vo)1.4V@1mA,0.3V最大输入电压(VI(off)@Ic/Io,Vce/Vcc)1.4V@1mA,0.3V
输出电压(VO(on)@Io/Ii)880mV@5mA,0.25mA工作温度-55℃~+150℃

DCX114YU-7-F手册

DCX114YU-7-F概述

DCX114YU-7-F 产品概述

产品简介

DCX114YU-7-F 是一款高效能的数字晶体管,集成了一个预偏置的 NPN 晶体管和一个预偏置的 PNP 晶体管,适用于各类电子电路应用。该组件不仅具备高达 50V 的集射极击穿电压(Vce),同时可以支持最高 100mA 的集电极电流(Ic),使其成为理想的开关和放大器选择。

基本参数

DCX114YU-7-F 在多个关键参数上表现出色。其额定功率为 200mW,适合在低功耗的环境中工作。设计上的优势还体现在其高达 250MHz 的跃迁频率,这使得其可以在高频应用中仍然保持良好的性能。同时,该元器件的 D.C. 电流增益(hFE)在 10mA 和 5V 时最低可达 68,保证了信号放大的可靠性与稳定性。

工作特性

  • 集电极电流(Ic):最大为 100mA,适合驱动小型电机或用于信号放大。
  • 集射极击穿电压(Vce):最大可以承受 50V,确保在高电压应用中的安全性。
  • 基极电阻器(R1):10 kΩ 设定可优化晶体管的偏置条件。
  • 发射极电阻器(R2):47 kΩ 的设定也有助于控制工作点,提高放大器性能。

在负载变化时,DCX114YU-7-F 也能保持低的集电极截止电流,最高仅为 500nA,这表示在关闭状态下几乎没有功率损耗,适合在电池供电的应用场合。

封装与安装

该产品采用 SOT-363 封装,这是一种小型表面贴装型封装(Housings),适用于现代电子电路板的高密度设计。这种封装设计使得 DCX114YU-7-F 在尺寸上更为紧凑,便于安装在各种电子产品中,如智能手机、平板电脑以及其他小型家电中。

应用场景

DCX114YU-7-F 可以广泛应用于以下场景:

  1. 开关电源:在电源管理电路中,该晶体管可以用作开关元件,以提高电源转换效率。

  2. 信号放大器:由于其高增益特性,非常适合用于音频信号放大或其他弱信号放大。

  3. 驱动电路:如步进电机或小型电机驱动应用中,它通过提供充分的电流输出确保电机的高效运行。

  4. 数字电路:在逻辑电路中作为信号转换器,发挥重要作用。

  5. 通讯设备:特别是在高速数据传输的无线通信领域,可作为放大和切换功能的核心组件。

总结

DCX114YU-7-F 是一款功能多样、性能优越的数字晶体管,凭借其紧凑的设计和广泛的应用场景,成为现代电子设计中不可或缺的元件。它的双晶体管配置使得其在实现功能的同时,大幅度提高了设计的灵活性,适应日益增长的市场需求。无论是在消费电子、通信设备还是工业应用中,DCX114YU-7-F 都展现了其杰出的性能和可靠性,成为设计工程师的理想选择。
