BCX53-10,115 产品实物图片
BCX53-10,115 产品实物图片
商品图片1

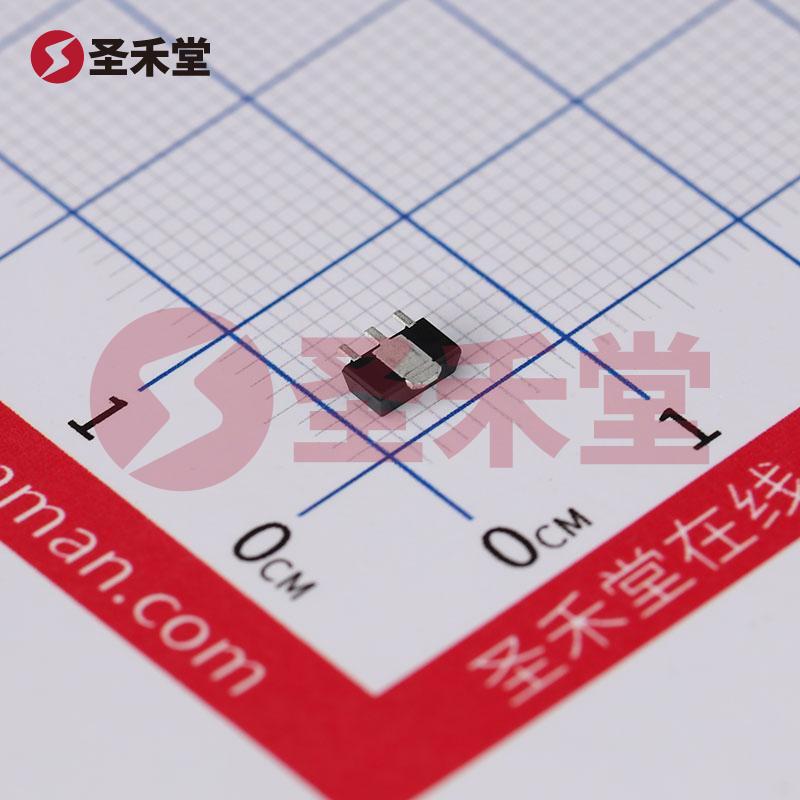

商品图片2

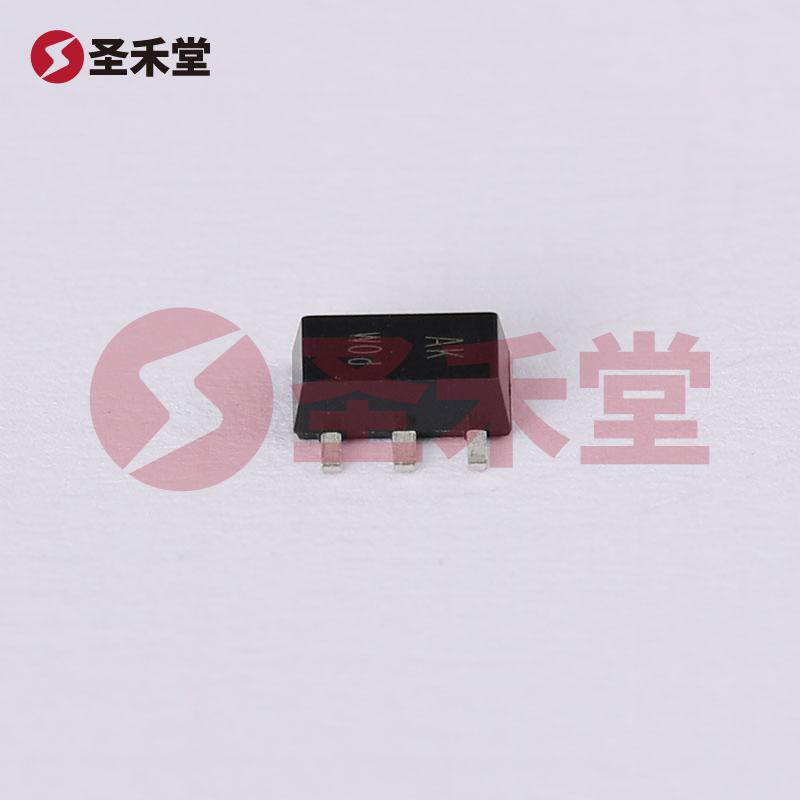

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BCX53-10,115

商品编码: BM0000280321
品牌 :
Nexperia(安世)
封装 :
SOT-89-3
包装 :
编带
重量 :
0.075g
描述 :
三极管(BJT) 1.3W 80V 1A PNP SOT-89
库存 :
2531(起订量1,增量1)
批次 :
2年内
数量 :
X
0.301
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.301
--
1000+
¥0.271
--
20000+
产品参数
产品手册
产品概述

BCX53-10,115参数

晶体管类型PNP集电极电流(Ic)1A
集射极击穿电压(Vceo)80V功率(Pd)1.35W
直流电流增益(hFE@Ic,Vce)63@150mA,2V特征频率(fT)145MHz
集电极截止电流(Icbo)100nA集电极-发射极饱和电压(VCE(sat)@Ic,Ib)500mV@500mA,50mA
工作温度-55℃~+150℃

BCX53-10,115手册

BCX53-10,115概述

BCX53-10,115 产品概述

产品简介

BCX53-10,115 是一款高性能的PNP型双极性晶体管 (BJT),专为各种电子应用而设计,其封装采用表面贴装封装(SOT-89),具有出色的可靠性和兼容性。这款晶体管的额定电流为1A,最大集射极击穿电压为80V,能够满足较高功率和高压环境下的工作需求。该器件由知名品牌安世(Nexperia)制造,综合性能优秀,适应广泛的应用场景。

主要参数

  • 晶体管类型:PNP
  • 集电极电流 (Ic):最大值为 1A
  • 集射极击穿电压 (Vce):最大值为 80V
  • 饱和压降 (Vce_sat):最大值500mV @ 50 mA, 500 mA
  • 集电极截止电流 (Icbo):最大值100nA
  • 直流电流增益 (hFE):最小值63 @ 150 mA, 2V
  • 最大功率:1.3W
  • 频率响应:跃迁频率为145MHz
  • 工作温度范围:最高可达150°C (TJ)
  • 封装类型:SOT-89
  • 封装形式:SOT-89-3

应用领域

BCX53-10,115的应用非常广泛,适用于多种电子设备,包括但不限于:

  1. 开关应用:由于其低饱和压降和高增益特性,BCX53-10,115可以用于驱动小型电机、继电器和其他负载。
  2. 放大器:能够用于音频和信号放大器的设计,满足高增益和低噪声的要求。
  3. 功率调节:在电源管理和调节电路中,作为功率开关,有效控制负载电流。
  4. 信号处理:在汽车电子设备、家电和消费电子中,BCX53-10,115可用于有效的信号放大和处理。

性能优势

  1. 高效能:BCX53-10,115的最大功率达到1.3W,能够在高电流和高电压的情况下稳定运行,并且其低饱和压降使其在使用时更加高效。
  2. 温度耐受性:其工作温度可高达150°C,显示出良好的热稳定性,使其适用于高温环境下的应用,增加系统的可靠性。
  3. 小型封装:SOT-89表面贴装封装有助于节省PCB空间,促进高密度布局的设计,并兼容现代电子设备对小型化的需求。
  4. 高频率特性:达到145MHz的跃迁频率使其在高频应用中表现良好,为信号处理和通信设备提供了理论支持。

产品选择与使用

在选择BCX53-10,115时,应考虑电路设计中实际应用所需的电流和电压规格。合理配置Ib(基极电流)和Ic(集电极电流),确保设备在正常工作状态下的效率。同时,考虑在设计中引入简单的散热方案,以优化运行时的热管理。

综上所述,BCX53-10,115以其优越的技术参数、可靠的性能和广泛的应用领域,成为电子设计和开发中不可或缺的重要组件。无论是在消费电子、家电还是工业应用中,该晶体管均能够提供卓越的性能和可靠的解决方案,是工程师们实现创新设计的理想选择。
