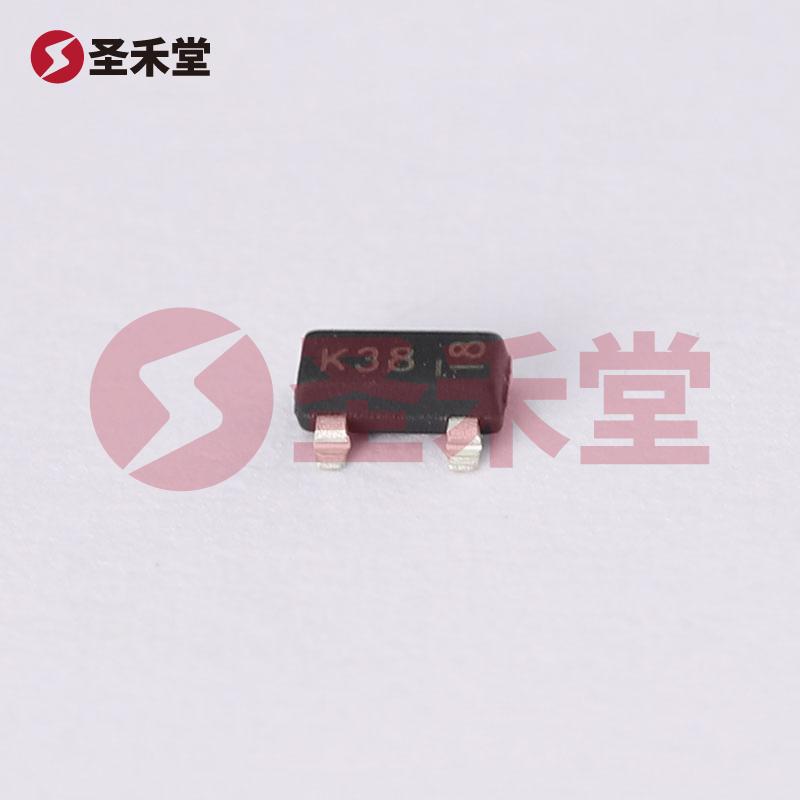

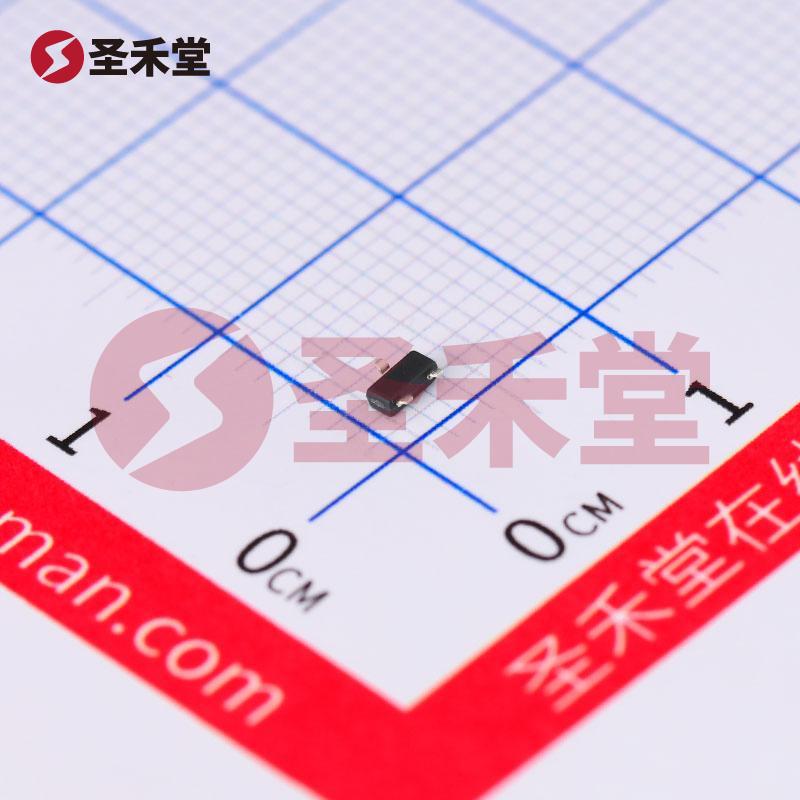

BSS138-7-F

产品概述：BSS138-7-F N沟道MOSFET

1. 引言

BSS138-7-F是一款高性能的N沟道金属氧化物半导体场效应管（MOSFET），专为低功耗应用设计。具有较高的开关速度与可靠性，使其在众多电路应用中成为理想选择。该器件由美台半导体（Diodes Inc.）制造，具有SOT-23封装，适应现代电子设备的小型化趋势。

2. 基础参数

• 漏源电压（Vdss）: 50V
• 连续漏极电流（Id）: 200mA（@ 25°C）
• 栅源极阈值电压（Vgs(th)）: 1.5V @ 250μA
• 漏源导通电阻（Rds(on)）: 3.5Ω @ 220mA, 10V
• 最大功率耗散: 300mW（@ Ta=25°C）
• 工作温度范围: -55°C ~ 150°C（TJ）

3. 封装与安装

BSS138-7-F采用SOT-23封装，这种封装形式兼具小型化与散热效能，在表面贴装技术（SMT）中得到了广泛应用。其小巧的体积方便在紧凑型电路板设计中布置，适合各种电子产品的组装需求。

4. 电气特性

BSS138-7-F的关键电气特性使其在开关电源、线性稳压器以及信号放大等多种应用中表现出色：

• 高漏源电压（Vdss）: 允许在高达50V的电压条件下安全工作，为电源管理和高电压应用提供灵活性。
• 较低的导通电阻（Rds(on)）: 仅为3.5Ω，这在220mA的工作条件下表明其能够有效降低通道损耗，提高整体电路效率。
• 适中的阈值电压（Vgs(th)）: 1.5V的阈值电压使得BSS138能够在较低的栅源电压下导通，适用于低电压逻辑驱动。

5. 应用场景

BSS138-7-F广泛应用于如下领域：

• 开关电源: 作为开关元件，能够有效控制电流的通断，提升电源效率。
• 负载开关: 用于电路中的报警灯、马达等负载控制，通过栅极电压的变化实现负载的开关控制。
• 信号放大器: 适合用于小信号放大，可在低电流条件下正常工作。
• 电平转换: 可以在不同电平的逻辑电路之间进行转换，适合使用在新旧电路兼容应用中。

6. 性能优势

BSS138-7-F的设计具有众多优势，使其在电子元件市场中脱颖而出：

• 出色的热稳定性: 工作温度范围宽广，确保了在极端环境中依然能够稳定运行，适用于军工、航空等高要求行业。
• 小型封装: SOT-23封装带来的小尺寸，是现代极小型电子产品的理想选择。
• 高效能表现: 优异的导通电阻和较高的电流承载能力，使其在性能与功耗之间达到了良好平衡。

7. 总结

BSS138-7-F作为一款N沟道MOSFET，凭借其优异的电气特性与广泛的应用领域，使其成为了电子设计工程师的常用选择。无论是在高效开关电源，还是复杂的负载开关项目中，BSS138-7-F都能够提供理想的解决方案。凭借其可靠性以及成本效益，BSS138-7-F必将持续满足不断发展的电子市场需求。
