DMN2300U-7

DMN2300U-7 产品概述

一、产品简介

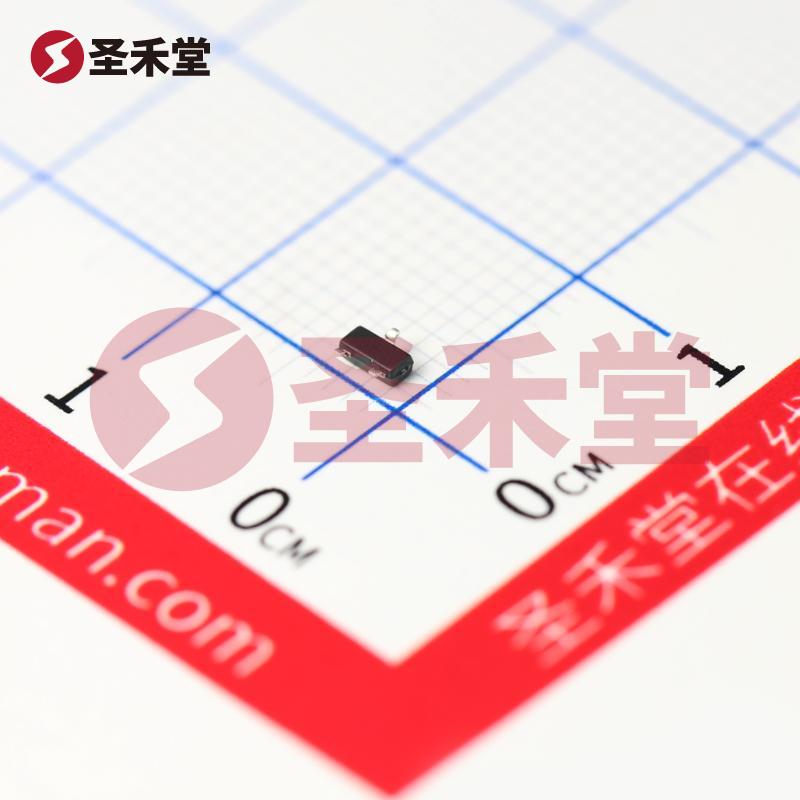

DMN2300U-7是一款高性能、低功耗的N沟道场效应管（MOSFET），采用SOT-23封装，专为各种电子应用设计，能够满足严苛的工作环境要求。该器件的主要电气参数包括最大漏源电压（Vdss）为20V、连续漏极电流（Id）为1.24A，适用于电源管理、开关电路、信号处理及驱动电路等多种用途。

二、关键技术参数

1. 漏源电压（Vdss）: DMN2300U-7具有最高20V的漏源电压，能够为各种低压应用提供稳定的工作环境，避免因电压过高导致的器件损坏。

2. 连续漏极电流（Id）: 在25°C环境下的最大连续漏极电流为1.24A，适合于驱动负载且能有效降低额外的热损失。

3. 导通电阻（Rds On）: 在4.5V栅源电压和300mA漏极电流下导通电阻仅为175mΩ，这一低导通电阻特性有助于减少功率损耗，增强效率。

4. 栅源极阈值电压（Vgs(th)）: 在250µA电流下，栅源阈值电压为950mV，大大简化了驱动电路的设计，便于在更低的电压下操作。

5. 输入电容（Ciss）: 在25V的条件下，输入电容为64.3pF，适合于快速开关应用，提高了总体系统响应速度。

6. 工作温度范围: 工作温度范围广，从-55°C到150°C，使得DMN2300U-7能够在严苛的环境下运行，并适合高温及低温应用。

7. 最大功率耗散: 器件在25°C下的最大功率耗散为430mW，这使得DMN2300U-7能够在高负载情况下有效工作，防止 overheating。

三、应用领域

DMN2300U-7适用于广泛的应用场景，包括但不限于：

• 开关电源: 其高隔离和低导通电阻特点，使其成为开关电源中理想的选择，以提高能量转换效率。
• 电机驱动: 可用于直流电动机、步进电动机驱动。
• 消费电子: 例如移动设备、电池管理系统等，能显著提升设备的续航能力。
• 通信设备: 在各种通信设备中，作为信号开关使用，可以提高信号准确性和传输效率。

四、设计注意事项

在设计中需考虑到器件的热管理，保证在高功率输出时能够有效散热，尽量维持器件在安全工作温度范围内。此外，选择合适的驱动电压（1.8V至4.5V）来确保器件在不同负载情况下的优异表现。

五、总结

DMN2300U-7是一款性能卓越、适应性强的N沟道MOSFET，凭借其优秀的参数和稳定的工作性能，能够满足多种现代电子应用的需求。在采购和设计过程中，其SOT-23封装也便于在空间受限的情况下使用。综合来看，DMN2300U-7无疑是追求高效率与高稳定性的电子设计师们值得信赖的选择。
