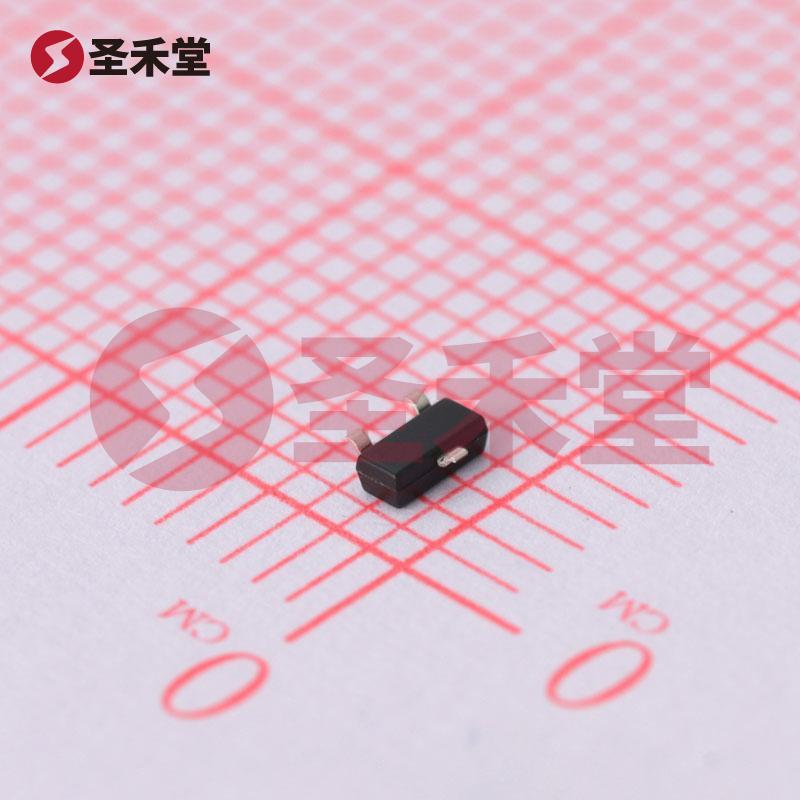

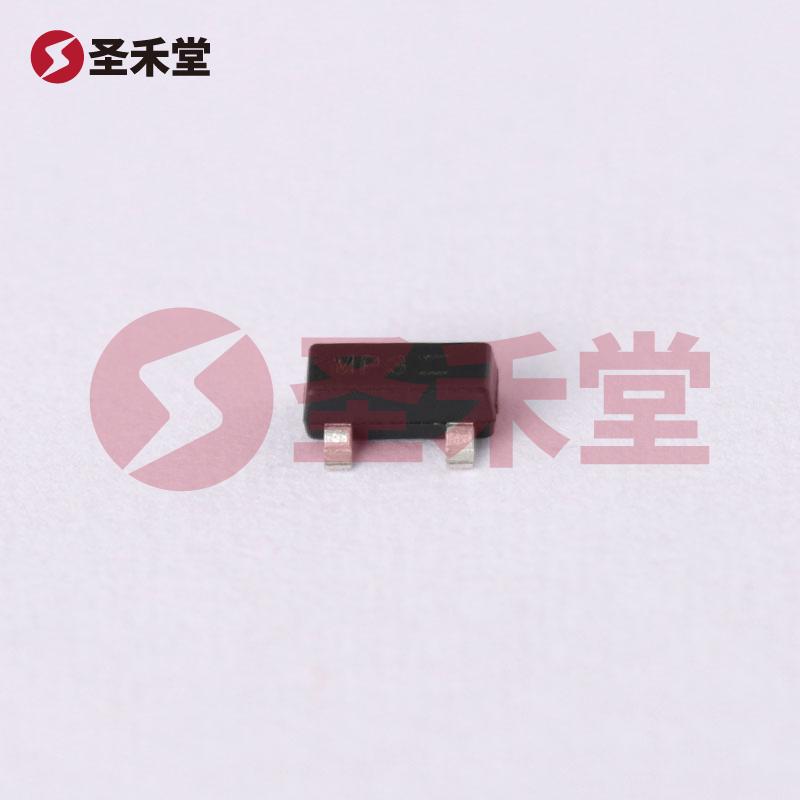

DMP2035U-7

产品概述：DMP2035U-7 P沟道MOSFET

一、产品简介

DMP2035U-7是一款高性能的P沟道MOSFET，专为电源管理及模拟信号开关应用而设计。该器件具有20V的漏源电压（Vdss）和3.6A的连续漏极电流（Id），能够高效驱动负载，适用于各种电子设备的电源开关和负载开关场合。其小巧的SOT-23封装（TO-236-3 / SC-59）使得其在板级空间受限的应用中非常理想。

二、主要规格

• 漏源电压（Vdss）: 20V
• 连续漏极电流（Id）: 3.6A（在25°C环境温度下）
• 栅源极阈值电压（Vgs(th)）: 1V @ 250μA
• 漏源导通电阻（Rds(on)）: 35mΩ @ 4A, 4.5V
• 最大功率耗散: 810mW（Ta=25°C）
• 工作温度范围: -55°C 至 150°C
• 栅极电压范围: ±8V
• 输入电容（Ciss）: 1610pF @ 10V
• 栅极电荷（Qg）: 15.4nC @ 4.5V
• 封装类型: SOT-23

三、应用领域

DMP2035U-7广泛应用于消费电子、便携式设备、汽车电子及工业控制等领域。以下是一些具体应用场景：

1. 电源开关：在电源管理电路中，该器件可以实现对电源的快速切换，有效降低待机功耗。
2. 负载开关：适用于对负载感性大或容性大的设备。其低导通电阻（35mΩ）确保了良好的电流导通特性，降低了功率损耗。
3. 模拟开关：可用于高频信号的开关，保证信号的完整性。
4. LED驱动电路：可驱动高亮度LED，实现灯光控制，适应多种照明场景。

四、技术特点

1. 低导通损耗：35mΩ的低导通电阻为器件在开关状态下提供了较低的功率损耗，提升了电路的整体效率。
2. 宽工作温度范围：工作温度范围为-55°C至150°C，使得该元件能够在多种极端环境下可靠工作。
3. 高电流承载能力：3.6A的连续漏极电流能力为许多中小功率应用提供了灵活性。

五、驱动特性

DMP2035U-7的栅极驱动电压要求较低，1.8V ~ 4.5V之间即可有效控制ON/OFF状态，适合与低电压控制器，微控制器（MCU）等设备配合使用。同时，最大8V的栅极电压稳定性确保了元件在电压波动条件下的可靠性。

六、封装及安装

该器件采用SOT-23封装，使其拥有较小的空间占用，适合表面贴装技术（SMT）。在高密度PCB设计中，DMP2035U-7的尺寸优势可以大大简化元器件布局。

七、总结

总的来说，DMP2035U-7是一款多功能、高效能的P沟道MOSFET，凭借其卓越的电气特性和宽泛的应用领域，成为设计师和工程师进行电源管理与开关控制时的理想选择。无论是消费电子还是工业应用，DMP2035U-7都能在满足严格电气要求的同时，提供出色的性能和效率。选择DMP2035U-7，助力电路设计的新思路与挑战。
