DMP2200UDW-7

DMP2200UDW-7 产品概述

一、产品简介

DMP2200UDW-7 是一种高性能的双 P 沟道场效应管（MOSFET），专为需要低漏源电压和高效率的应用而设计。其最大漏源电压为 20V，适合多种电子电路中的开关和放大用途。作为一种表面贴装型器件，其小型化的设计使其在空间有限的应用中尤为重要。

二、关键参数

• 漏源电压（Vdss）: 20V
• 连续漏极电流（Id）: 900mA（在 25°C 时）
• 栅源极阈值电压（Vgs(th)）: 1.2V @ 250μA
• 漏源导通电阻（Rds(on)）: 260mΩ @ 880mA, 4.5V
• 最大功率耗散: 450mW（在环境温度 25°C 时）
• 工作温度范围: -55°C 至 150°C

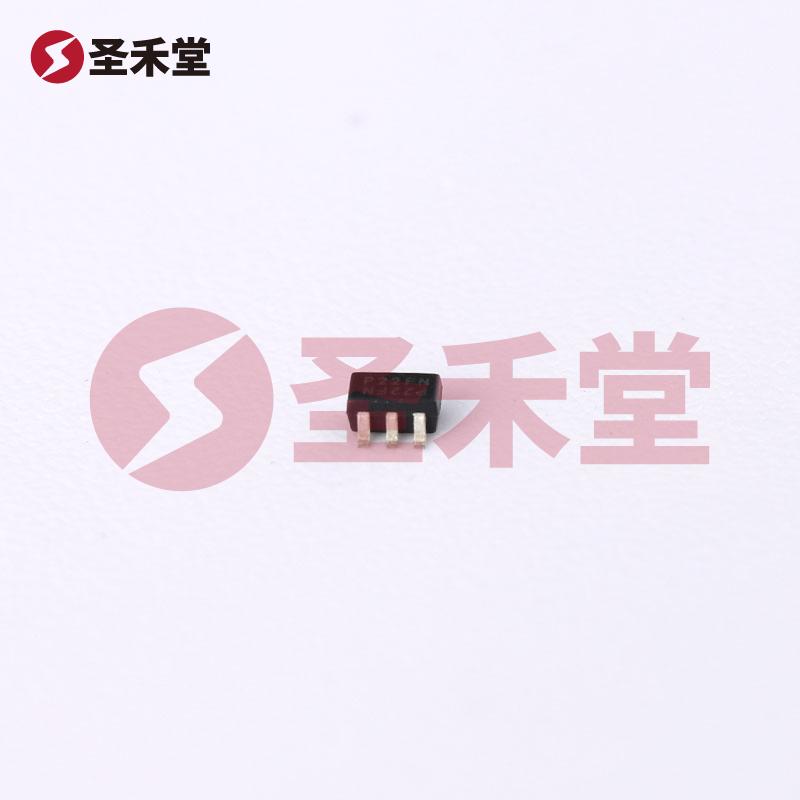

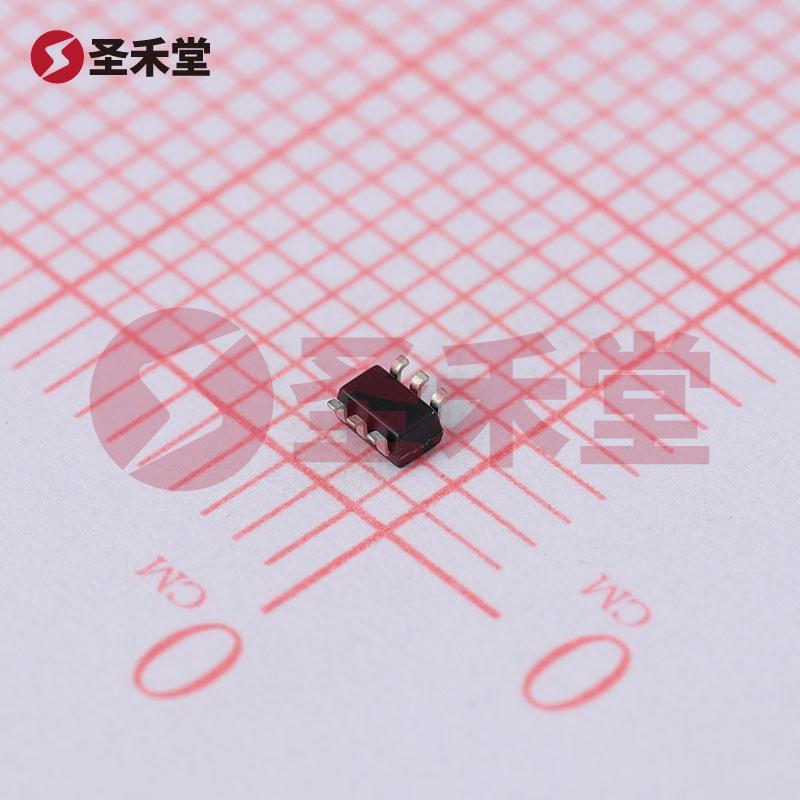

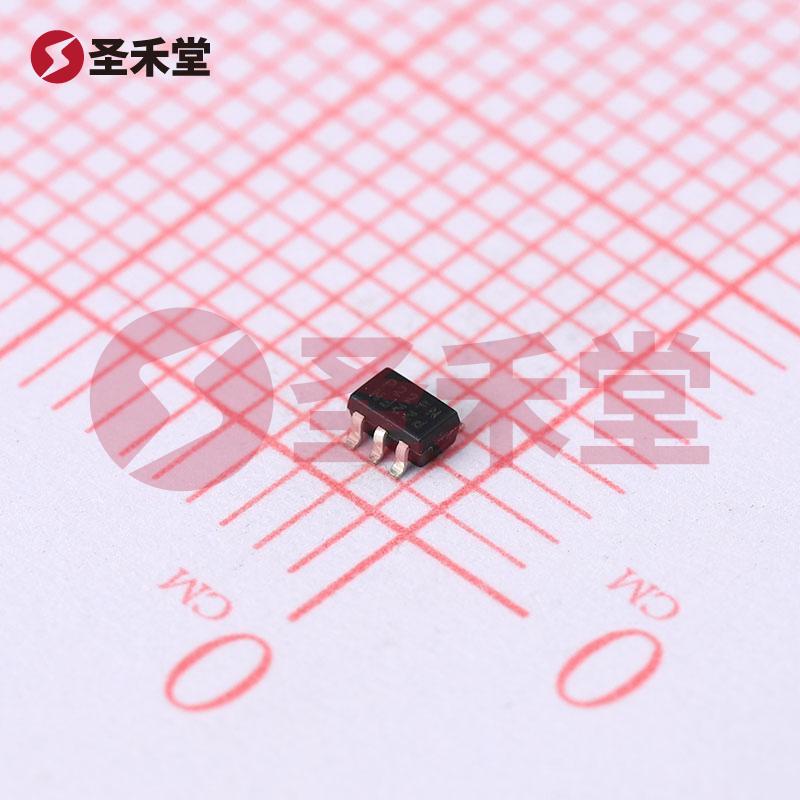

• 封装类型: SOT-363

这些参数使得 DMP2200UDW-7 能够在多种使用场合中提供稳定的性能，尤其适合在电源管理、开关电源、以及电池供电的设备中使用。

三、性能特点

1. 低导通电阻: DMP2200UDW-7 的漏源导通电阻在高达 880mA 的施加电流情况下，依然维持在 260mΩ，意味着在开关运作时，可以有效减少功率损耗和发热，提高整体系统的效率。

2. 广泛的工作温度范围: 从 -55°C 到 150°C 的工作温度范围，适用更为严苛的环境，使其可应用于汽车、工业控制和户外设备等领域。

3. 低栅源电压阈值: 栅源阈值电压低达 1.2V，意味着可以用较低的驱动电压控制 MOSFET，实现高效的开关操作。这一特性亦使器件在低功耗应用中表现卓越。

4. 小面积封装: SOT-363 封装的设计支持表面贴装安装，适合自动化生产，能够节省PCB空间，满足现代电子产品日益紧凑的设计需求。

5. 低栅极电荷: 栅极电荷 Qg 为 2.1nC @ 4.5V，确保快速的开关响应能力，提升开关频率，适合需要高效率和快速开关的应用场景。

四、应用领域

DMP2200UDW-7 由于其优异的电气性能和稳定的结构特性，广泛应用于：

• 电源管理: 在开关电源和线性稳压电源中，作为开关元件控制电流流向，优化电源转换效率。
• 通信设备: 用於需低功耗且高效率的信号开关应用。
• 汽车电子: 适合在汽车的各类电子控制单元中使用，尤其是在要求耐高低温的环境下。
• 可穿戴设备及移动设备: 由于其小型化与高效能，非常适合应用于手表、健康监测仪等小型可穿戴电子产品。

五、总结

DMP2200UDW-7 是一款高效的双 P 沟道 MOSFET，凭借其低导通电阻、宽工作温度范围、小巧的封装形式以及低开关电压，成为多种应用中的理想选择。无论在消耗低功耗的便携式设备，还是在需要高驱动能力的工业应用中，DMP2200UDW-7 都展现出卓越的性能与可靠性。这使得它在现代电子产品设计和开发中占据了重要的地位。
