BAT54CTA 产品概述

概述

BAT54CTA 是一款高性能肖特基二极管，专为各种电子电路应用设计。作为一款广泛使用的元器件，BAT54CTA 的组合装置以其卓越的参数而闻名，特别是在低电流、快速反向恢复以及低正向电压降方面。其共阴极配置的独特设计，使得该元件在多种电路拓扑中表现稳定，适用于小信号整流、开关和信号处理的应用。

基本特性

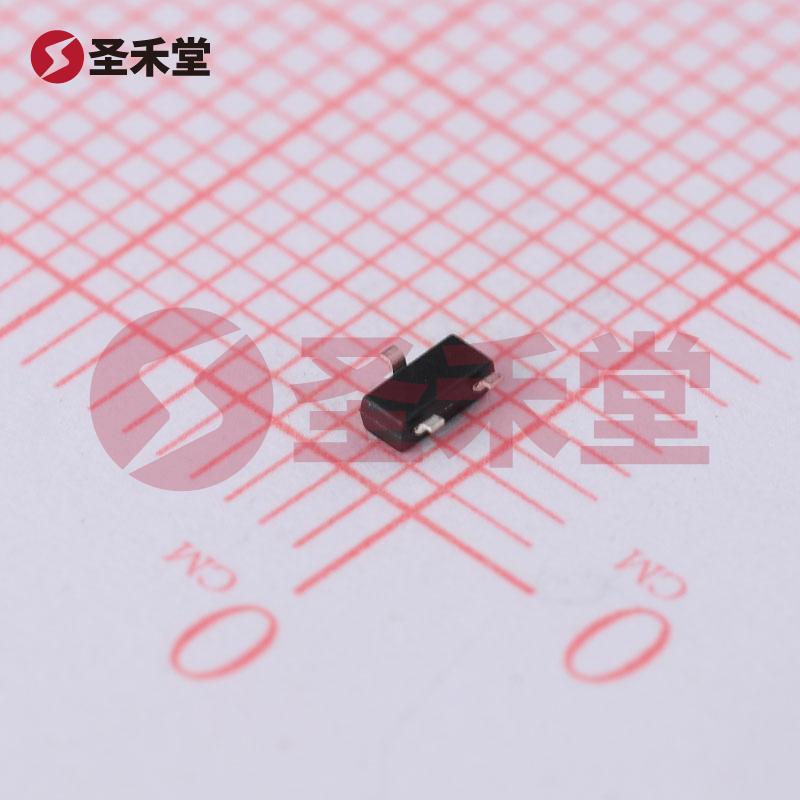

BAT54CTA 是一款采用 SOT-23 封装的表面贴装型肖特基二极管，具备以下关键参数：

• 二极管配置：1 对共阴极，提供灵活的电路设计方案。
• 平均整流电流 (Io)：200mA，使其能够满足大多数低功率电子设备的需求。
• 正向电压 (Vf)：在 100mA 的工作条件下，正向电压为 1V，确保在实际应用中保持低功耗。
• 最大反向电压 (Vr)：30V，确保器件在不同工作环境下的可靠性。
• 反向泄漏电流：在 25V 时仅为 4µA，显示出该器件在不导通状态下的优异性能，降低了电流浪费。
• 反向恢复时间 (trr)：仅 5ns，适合高频应用。

应用领域

BAT54CTA 由于其优良的电气性能和紧凑的封装，适合应用于下列领域：

1. 小信号整流：由于其快速的开关特性，该二极管非常适合用于低电流整流电路。

2. 开关电源：在开关电源设计中，BAT54CTA 的低正向电压降和快速反向恢复时间使其成为理想的选择，以提高能效并减小发热量。

3. RF 信号处理：由于其优良的小信号性能，BAT54CTA 可用于射频 (RF) 信号的整流和检测。

4. 保护电路：常用于过压保护和反向连接保护电路，有效防止电源逆向连接对电路的损害。

5. 可穿戴设备与移动设备：在对空间和功耗有严格要求的可穿戴及移动设备中，BAT54CTA 提供了理想的解决方案。

性能优势

BAT54CTA 的设计充分考虑了现代电子产品对于高效能、低功耗以及小型化的需求。以下是其主要性能优势：

• 低功耗：通过低正向电压限制和低反向泄漏电流，保障整个系统的能效。
• 小型封装：SOT-23 封装设计，有效节省电路板的空间，方便更复杂电路的设计。
• 高工作温度：最大结温可达 125°C，支持在较恶劣环境下正常工作。
• 高频性能：适合高频工作环境，能够满足快速开关应用的需求。

总结

BAT54CTA 是一款功能全面且高度可靠的肖特基二极管，具备许多现代电子应用所需的关键电气特性。无论是在小信号整流、开关电源，还是在 RF 信号处理中，BAT54CTA 都能提供优异的性能，并且以其低功耗和紧凑设计为优势，为电子工程师在设计和开发过程中提供了极大的便利。对于要求高效和稳定性能的设备而言，BAT54CTA 是一个出色的选择。
