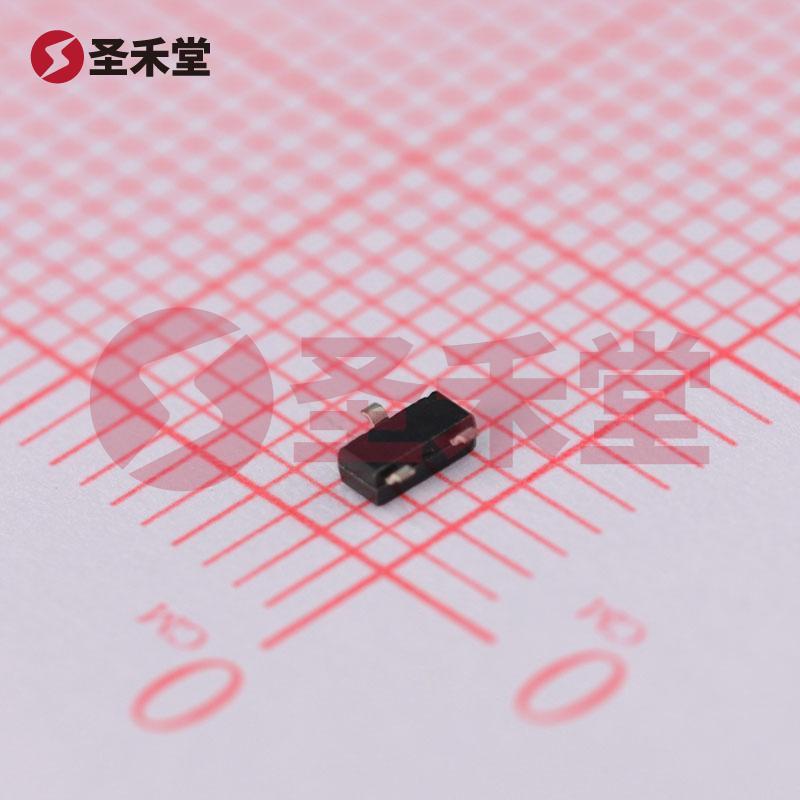

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BAV23S-7-F

商品编码: BM0000280691
品牌 :
DIODES(美台)
封装 :
SOT23
包装 :
编带
重量 :
0.028g
描述 :
开关二极管 1对串联式 1.25V@200mA 200V 400mA SOT-23
库存 :
8065(起订量1,增量1)
批次 :
2年内
数量 :
X
0.186
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.186
--
3000+
¥0.165
--
30000+
产品参数
产品手册
产品概述

BAV23S-7-F参数

二极管配置1对串联式正向压降(Vf)1.25V@200mA
直流反向耐压(Vr)200V整流电流400mA
反向电流(Ir)100nA@200V反向恢复时间(trr)50ns
工作温度-65℃~+150℃@(Tj)

BAV23S-7-F手册

BAV23S-7-F概述

BAV23S-7-F 产品概述

概述

BAV23S-7-F 是一种表面贴装型的二极管,专为各种电子应用而设计,尤其在开关和整流电路中表现优异。它采用TO-236-3、SC-59和SOT-23-3等小型封装,便利于密集电路板的设计并有效节省空间。作为一种快速恢复二极管,BAV23S-7-F的反向恢复时间短,适合高频率的应用需求。

主要参数

  1. 反向恢复时间 (trr): 50ns
  2. 直流反向耐压 (Vr): 200V
  3. 平均整流电流 (Io): 400mA
  4. 正向压降 (Vf): 1.25V @ 200mA
  5. 二极管配置: 1 对串联
  6. 电流 - 反向泄漏: 100nA @ 200V
  7. 工作温度范围: -65°C ~ 150°C
  8. 安装类型: 表面贴装型
  9. 封装/外壳: SOT-23-3

性能特性

  • 快速恢复特性: BAV23S-7-F的反向恢复时间极低,仅为50ns,使其能够迅速切换,减少功耗并提升整体电路效率。这使得它特别适合用于开关电源和高频变换器等对响应速度要求较高的应用。

  • 出色的耐压能力: 该二极管具备200V的直流反向耐压,能够承受较高的电压,对电路中的高电压过渡情况具有很好的保护能力,确保可靠性。

  • 适合多种工作环境: 宽广的工作温度范围(-65°C至150°C)使得BAV23S-7-F能够在极端温度条件下正常工作,适合用于汽车电子、消费电子以及工业设备等多种环境,具有良好的稳定性。

  • 低正向压降: 在200mA的条件下,正向压降仅为1.25V,意味着在传输电流时损耗较低,提高了电路的整体效率,减少了发热现象。

应用场景

BAV23S-7-F被广泛应用于多种电子产品中,特别是:

  • 开关电源: 其快速的恢复特性对于开关电源的性能至关重要,可以提高开关频率,有助于缩小电源尺寸。
  • 整流电路: 能够有效转换交流电为直流电,在电源治理中发挥重要作用。
  • 信号整流: 能够处理高频信号,为射频和音频电路提供良好的整流功能。

封装与安装

采用SOT-23封装的BAV23S-7-F,不仅在空间利用上极具优势,还能有效提高散热性能。在表面贴装类型的设计中,可大幅度降低生产成本和提高生产效率,便于自动化贴片和高速生产。

结论

综上所述,BAV23S-7-F是一款性能出众、可靠性高的小型开关二极管,其在多种应用中展现出的卓越特性使其成为电子设计师和工程师的优选元件。通过结合高耐压能力、低正向压降、快速恢复特性及广泛的工作温度范围,BAV23S-7-F 不仅能够满足现代电子产品的高性能需求,还能适应复杂多变的工作环境,为各种电气设备提供可靠的性能支持。无论是在消费电子、汽车电子还是工业控制领域,BAV23S-7-F都是值得信赖的选择。
