DMN601DWK-7

DMN601DWK-7 产品概述

概述

DMN601DWK-7 是一款高性能的双 N 沟道金属氧化物半导体场效应管（MOSFET），其设计用于满足广泛的电子应用需求。该器件由知名品牌 DIODES（美台）生产，尤其适合需要低功耗和小体积的应用场合。其特有的双 N 沟道结构使得 DMN601DWK-7 能够在一个封装内轻松完成多个功能，提升了设计的灵活性和集成度。

主要参数

• 漏源电压（Vdss）: 额定值为 60V，确保在严苛条件下的可靠性。
• 连续漏极电流（Id）: 在 25°C 时可达 305mA，这使产品在多数低功耗应用中具有较高的电流承载能力。
• 栅源极阈值电压（Vgs(th)）: 2.5V @ 1mA，表明该 MOSFET 的开关阈值较低，可以有效应对逻辑电平驱动。
• 漏源导通电阻（Rds(on)）: 2Ω @ 500mA，10V，足以保证在导通状态下良好的能量传导，减少功耗和热量。
• 最大功率耗散: 200mW（在环境温度 25°C 下），使其适合中低功率应用。
• 工作温度范围: -65°C 至 150°C，适合各种工业和消费类电子产品。

应用领域

DMN601DWK-7 通过其优异的电气特性和小型化封装，广泛应用于以下领域：

• 电源管理: 常用于 DC-DC 转换器和电源开关中，实现精确的电源调节。
• 电机驱动: 适合用于小型电动机驱动电路，确保高效驱动和控制。
• 信号开关: 在音频、视频及其他信号处理应用中，提供可靠的切换性能。
• 逻辑电路: 该器件可用于构建大规模集成电路中的开关和逻辑门。

封装和安装

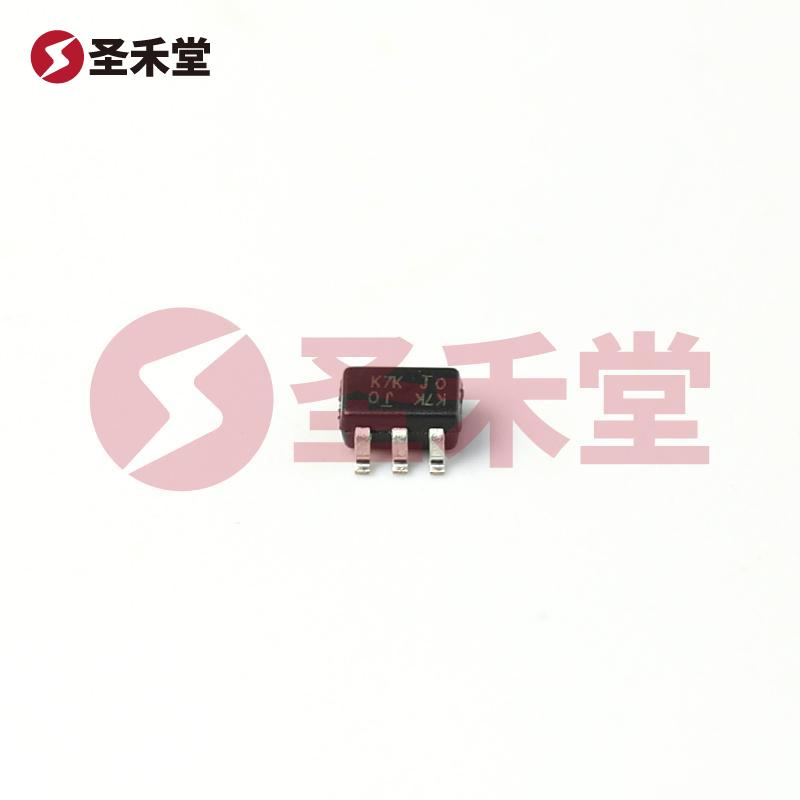

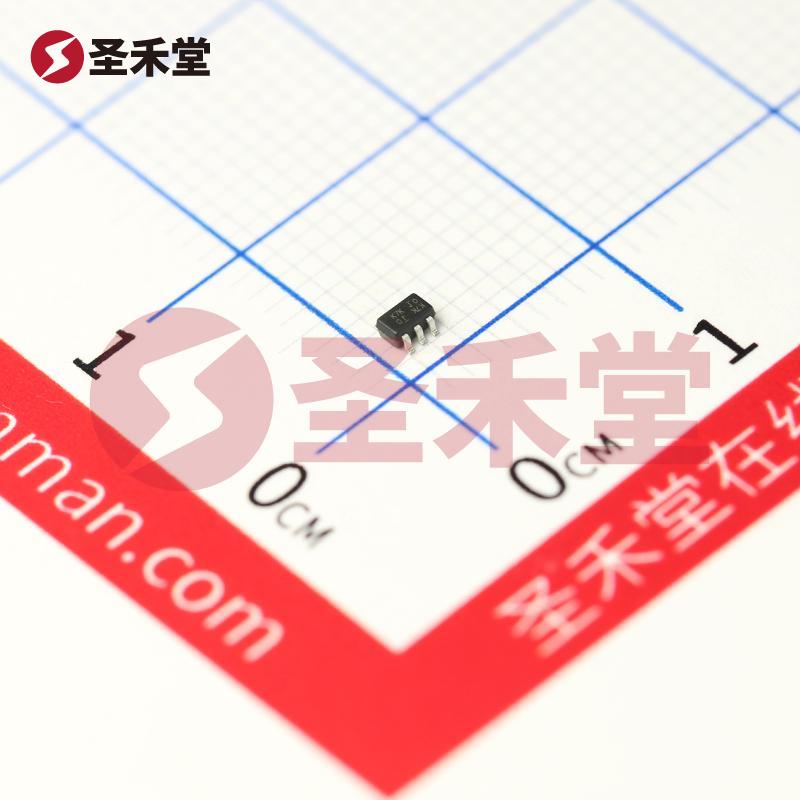

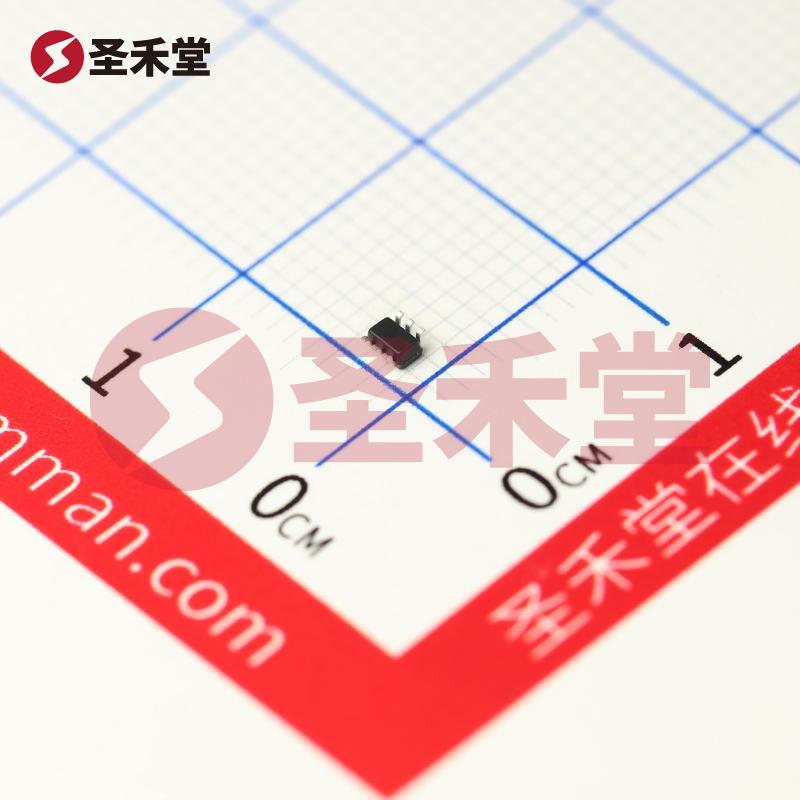

DMN601DWK-7 采用 SOT-363 封装（也称为 SC-70-6），这是一种符合表面贴装(SMD)工艺的小型封装，适合自动化生产线，能够有效减少 PCB 板空间。小巧的尺寸不仅有助于节约空间，也便于应用于要求轻薄和小型化的设备中。

竞争优势

DMN601DWK-7 的竞争优势体现在其高效的性能、低功耗、高稳定性和广泛的应用适用性。得益于其低导通电阻和较高的电流承载能力，使产品在工作时产生的热量较低，从而提高了整机可靠性。此外，该 MOSFET 的宽工作温度范围确保其在各种极端环境下依然稳定工作，适应更多工业需求。

总结

DMN601DWK-7 是一款综合性能优异的双 N 沟道 MOSFET，凭借其 60V 的电压承受能力、305mA 的电流能力和 200mW 的功率散热规格，成为电源管理、信号控制和电机驱动等领域的理想选择。其小巧的 SOT-363 封装设计及优秀的热性能使其在现代电子产品开发中具备极大的竞争力。选择 DMN601DWK-7，意味着选择高效、可靠和灵活的设计解决方案。
