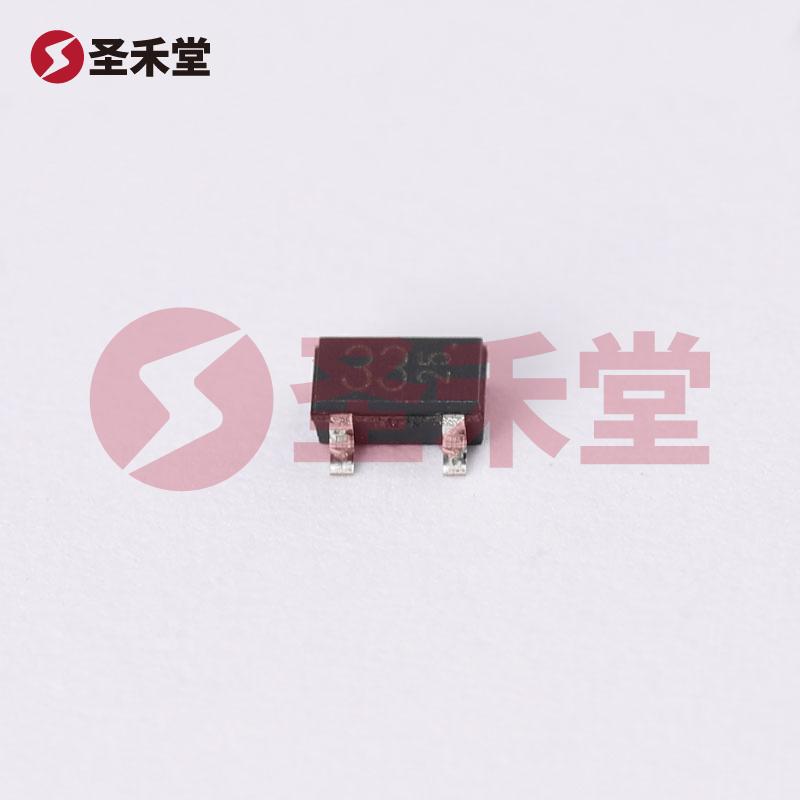

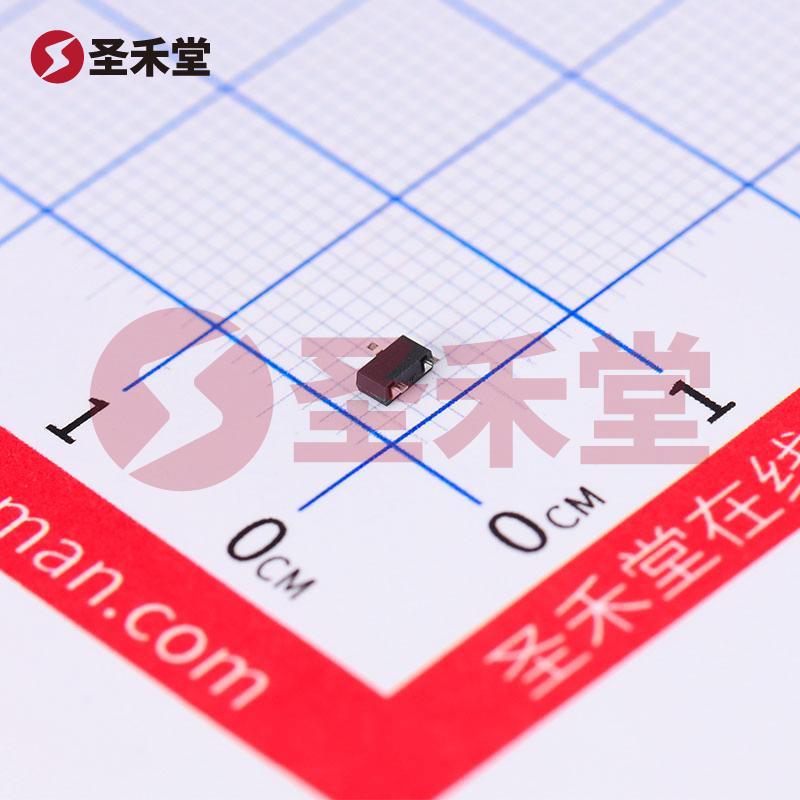

DTA143XKAT146
品牌 :
ROHM(罗姆)
封装 :
SMT3
包装 :
编带
重量 :
0.034g
描述 :
数字晶体管 200mW 50V 100mA 1个PNP-预偏置 TO-236-3(SOT-23-3)
库存 :
4802(起订量1,增量1)
批次 :
2年内数量 :
X
0.111按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.111
--
3000+
￥0.0879
--
45000+
产品参数
产品手册
产品概述
DTA143XKAT146参数
| 集射极击穿电压(Vceo) | 50V | 集电极电流(Ic) | 100mA |
| 功率(Pd) | 200mW | 直流电流增益(hFE@Ic,Vce) | 30@10mA,5V |
| 最小输入电压(VI(on)@Ic/Io,Vce/Vo) | 2.5V@20mA,0.3V | 最大输入电压(VI(off)@Ic/Io,Vce/Vcc) | 300mV |
| 输出电压(VO(on)@Io/Ii) | 300mV | 输入电阻 | 4.7kΩ |
| 电阻比率 | 2.1 | 工作温度 | -55℃~+150℃ |
DTA143XKAT146手册
DTA143XKAT146概述
DTA143XKAT146 产品概述
产品名称: DTA143XKAT146
品牌: ROHM (罗姆)
封装类型: SMT3 (TO-236-3 / SOT-23-3)
概述
DTA143XKAT146 是一款高性能的PNP型数字晶体管，专为各种电子应用设计。其主要特性包括最大集电极电流为100mA，最大集射极击穿电压为50V。该器件采用表面贴装封装，具有小型化和高效能的特点，适合现代电子设备的紧凑设计需求。
主要参数
- 晶体管类型: PNP - 预偏压
- 最大集电极电流 (Ic): 100mA
- 最大集射极击穿电压 (Vce): 50V
- 基极电阻 (R1): 4.7 kΩ
- 发射极电阻 (R2): 10 kΩ
- 直流电流增益 (hFE): 在特定条件下 (Ic = 10mA, Vce = 5V)，最小值为30
- 饱和电压 (Vce饱和): 在500µA和10mA电流下，最大值为300mV
- 集电极截止电流 (Ic cutoff): 最大值为500nA
- 频率性能: 跃迁频率为250MHz
- 最大功率: 200mW
应用领域
DTA143XKAT146适用于广泛的电子设备，包括但不限于：
- 开关电路: 由于其较高的增益特性和较低的饱和电压，DTA143XKAT146是开关电路中的理想选择，可以用于各种开关控制应用。
- 信号放大: 该晶体管的高频特性使它在信号放大电路中表现良好，适合用于音频处理、传感器信号处理等场景。
- 驱动电路: 由于其能够承受的集电极电流，DTA143XKAT146可以用于驱动LED、继电器及其他负载，提供稳定的工作性能。
设计考量
在应用DTA143XKAT146进行电路设计时，有几个关键因素需要注意：
- 偏置设置: 合理选择基极和发射极电阻（R1和R2）对保持稳定的工作状态至关重要。根据应用场景的需求进行适当调整，以确保晶体管在所需的工作电流和电压范围内。
- 热管理: 尽管DTA143XKAT146的最大功率为200mW，但在高频和大电流的应用中，适当的热管理依然十分重要，以防止过热对器件性能产生影响。
- 板级布局: 在PCB设计中，确保晶体管周围的布局合理，以减少寄生电容和电感的影响，确保信号的稳定传输。
结论
综上所述，DTA143XKAT146是一款多功能的PNP型数字晶体管，其合理的电气特性和紧凑的封装使它在现代电子产品中有很高的应用价值。无论是在开关应用还是信号处理方面，DTA143XKAT146都能提供出色的性能，是设计工程师和开发者的优秀选择。
