漏源电压(Vdss) | 30V | 连续漏极电流(Id)(25°C 时) | 6.2A |
栅源极阈值电压 | 1.8V @ 250uA | 漏源导通电阻 | 25mΩ @ 4A,10V |
最大功率耗散(Ta=25°C) | 900mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 6.2A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 2.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 25 毫欧 @ 4A,10V | 不同 Id 时 Vgs(th)(最大值) | 1.8V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 18.4nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 873pF @ 15V | 功率耗散(最大值) | 900mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
DMN3023L-7 是一款出色的 N 通道金属氧化物半导体场效应管 (MOSFET),由 DIODES(美台)公司制造。该器件专为低功耗、高效率的电子电路设计,广泛应用于开关电源、马达驱动、DC-DC 转换器及其他需要高开关频率的场合。DMN3023L-7 的设计使其具备优良的热稳定性与电气特性,为现代电子应用提供了可靠的解决方案。
高效能: DMN3023L-7 的低导通电阻意味着在开关电源或马达驱动应用中,可以显著降低能量损失,从而提高整体系统效率。
宽工作范围: 适应于各种气候和温度条件,使其在严苛环境下仍能稳定工作。

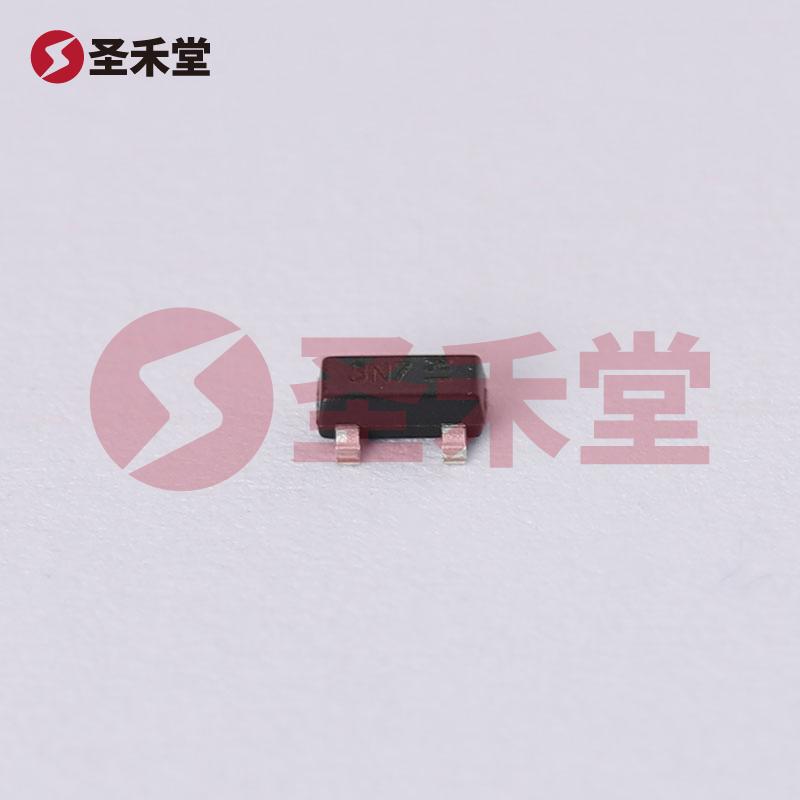

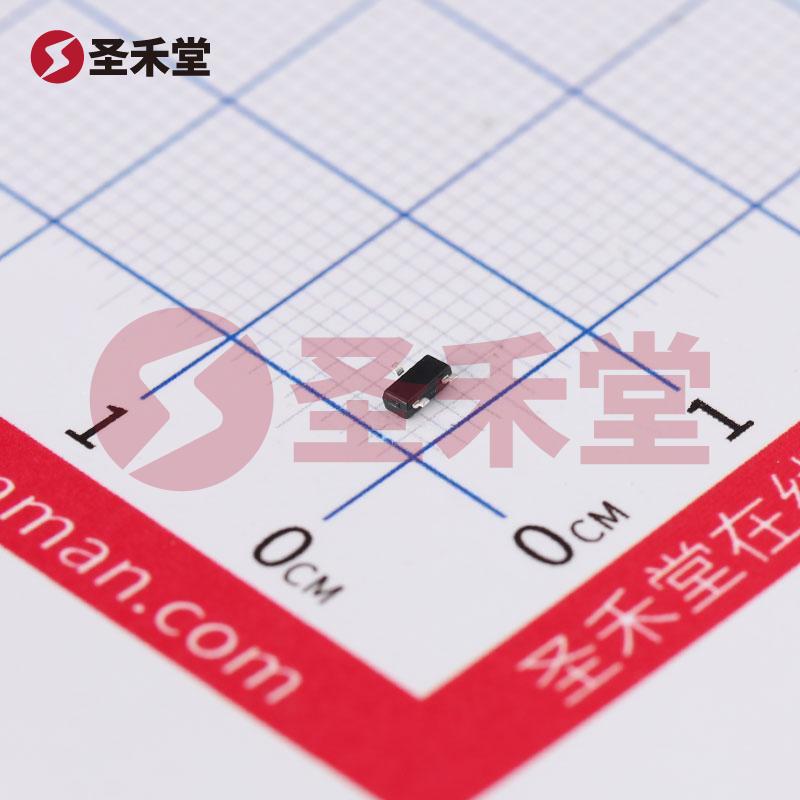

小型封装: SOT-23 封装体积小,便于表面贴装,适合空间有限的设计要求。
驱动电压: 支持 2.5V 到 10V 的驱动电压,为设计者提供了更多的灵活性。
输入电容: 输入电容 (Ciss) 为 873pF @ 15V,适合高速开关应用,有助于提高开关频率与效率。
栅极电荷 (Qg): 18.4nC @ 10V 的栅极电荷使得驱动电路设计更为简便。
由于其优越的电气特性与良好的可靠性,DMN3023L-7 在多个领域均具备广泛的应用潜力,包括:
DMN3023L-7 是一款高性能的 N 通道 MOSFET,凭借其高效的电气特性、宽温度适应性和小巧的封装,成为各种电子设计的理想选择。在功率转换、马达驱动和其它要求高效能的场合中,DMN3023L-7 显示出了卓越的表现,是设计工程师构建高效、可靠电路的理想元件。无论是在消费电子、工业控制还是汽车电子领域,DMN3023L-7 都能够带来出色的性能和稳定性,助力设备实现更高的能效与性能。
