FZT560TA

FZT560TA 产品概述

一、产品背景

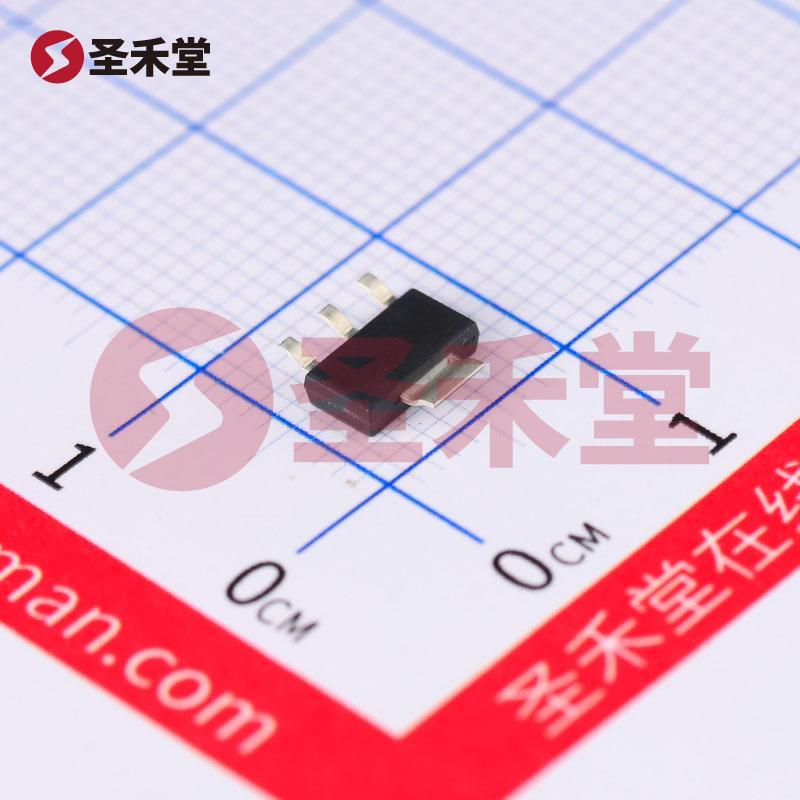

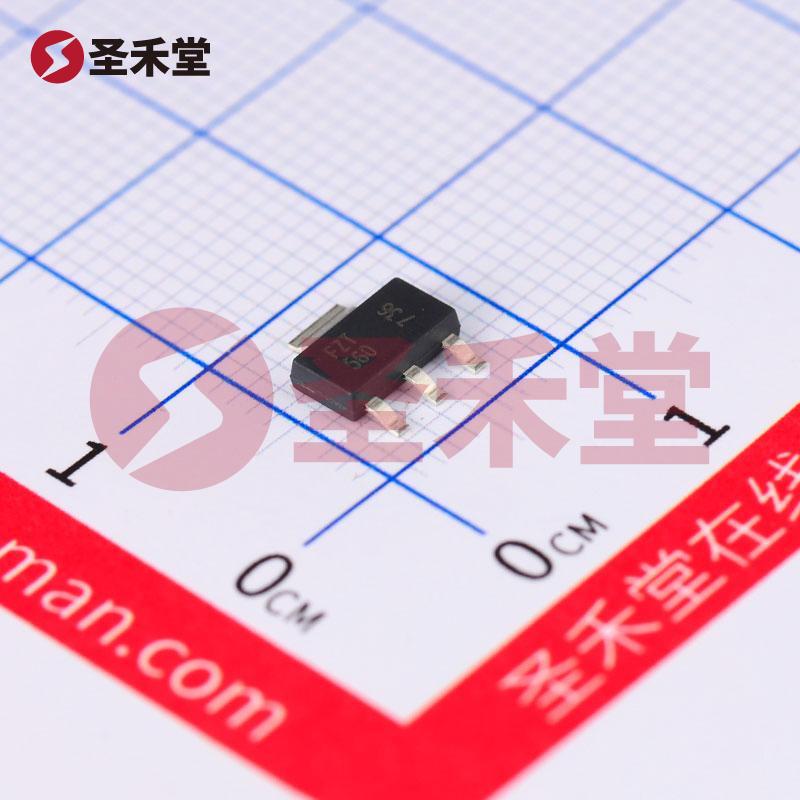

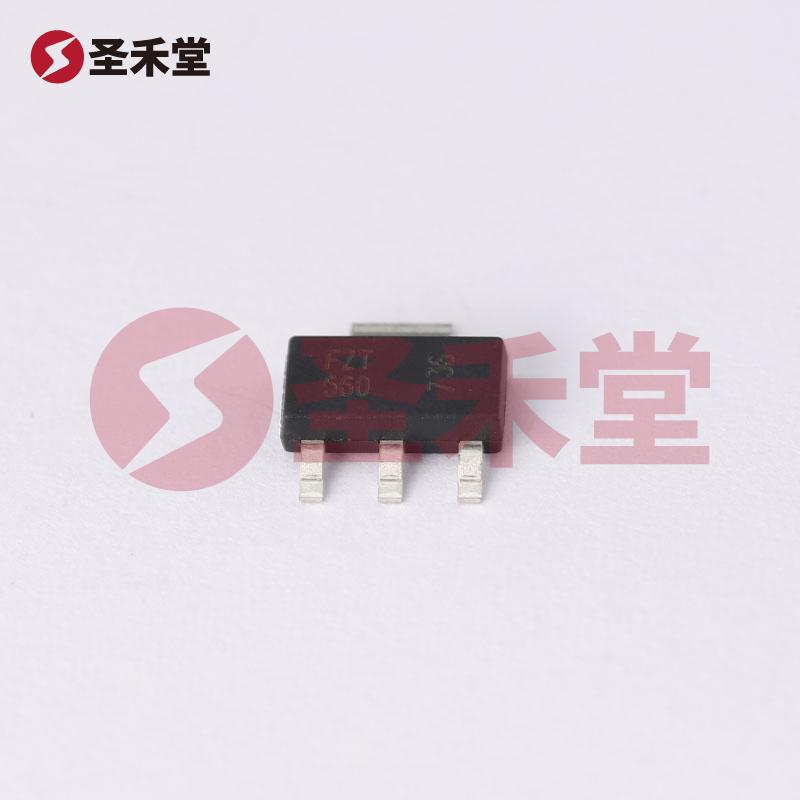

FZT560TA 是一款高性能的PNP型双极晶体管（BJT），它具有出色的电气特性，适用于多种电子应用场合，尤其是在高电压和电流要求的环境下。该晶体管由DIODES（美台）公司生产，采用SOT-223封装，便于表面贴装，极大地提高了装配效率。其设计和制造旨在满足现代电子设备对高功率及高频率的需求。

二、技术规格

根据产品规格，FZT560TA的主要参数如下：

• 额定功率：2W
• 集电极电流 (Ic)：最大150mA
• 集射极击穿电压 (Vce)：最大500V
• 不同 Ib、Ic 时 Vce 饱和压降：最大500mV @ 10mA，50mA
• 电流 - 集电极截止 (最大值)：100nA
• 不同 Ic、Vce 时 DC 电流增益 (hFE)：最小80 @ 50mA，10V
• 频率 - 跃迁：60MHz
• 工作温度范围：-55°C ~ 150°C（TJ）
• 封装类型：SOT-223

这些参数使FZT560TA成为具有优异电流增益和高效率的理想元件。

三、性能特点

1. 高电压和电流承受能力：FZT560TA的集射极击穿电压达500V，使其能够在高电压应用中稳定运行。150mA的集电极电流保证了其在负载较大的场合也能保持良好的性能。

2. 低饱和压降：在典型的运行条件下，FZT560TA展现出良好的低饱和压降（最大500mV），这使得其在开关应用中具有更高的效率，减少了能量损耗。

3. 高频性能：随着通讯和自动化设备越来越多地采用高频信号，FZT560TA的60MHz跃迁频率使其能够在高频应用中表现良好，适用于开关电源、电机控制，以及其他需要快速开关的电路。

4. 高增益：DC电流增益参数(hFE)最低为80，使其在低输入电流条件下也能有效地放大信号，适合信号放大和开关控制等应用。

5. 广泛的工作温度范围：FZT560TA的工作温度范围从-55°C到150°C，这使得它适合于各种恶劣环境下的高温与低温应用，如汽车电子和工业控制。

四、应用场景

FZT560TA的设计使其可以广泛应用于多个领域，主要包括：

• 开关电源：FZT560TA可以用作开关电源中的主电路元件，具备良好的电压和电流处理能力。
• 信号放大器：该晶体管适合用于音频放大、射频放大器及其他信号处理电路。
• 驱动电路：适合用于驱动小功率负载，如继电器、LED驱动等。
• 电机控制：由于其高电流承载能力，可以在电机驱动电路中应用。
• 通信设备：能够满足高频应用的需求，可用于无线和有线通信设备中。

五、总结

FZT560TA是一款具有高性能和多用途的PNP型晶体管，其卓越的电气特性使其适合于多种高电压和高电流的应用。无论是在开关电源、信号放大还是电机控制等领域，FZT560TA都能够提供稳定的性能和高效的信号处理能力。通过其优秀的工作温度范围和小型化的SOT-223封装，FZT560TA为现代电子设备设计提供了极大的灵活性与可靠性。

在选择合适的组件以满足特定应用需求时，FZT560TA无疑是设计师非常值得考虑的选择。
