FZT649TA

产品概述：FZT649TA NPN晶体管

一、基本信息

FZT649TA是一款高性能的NPN三极管，专为中高功率应用设计。该产品的额定功率为2W，集电极电流（Ic）最大可达3A，集射极击穿电压（Vce）为25V。这使得该晶体管成为电源管理、开关电路及信号放大等多种应用的理想选择。

二、主要参数

1. 电气特性

   • 集电极电流（Ic）: FZT649TA 的最大集电极电流为3A，能够处理多种负载，适合高电流的应用场景。
   • 集射极击穿电压（Vce）: 最大击穿电压为25V，提供了良好的保护能力，降低了设备因电压波动而损坏的风险。
   • 饱和压降（Vce(sat)）: 在300mA和3A的条件下，最大饱和压降为600mV。这确保了在开关操作时功耗有效，并有助于提高整体效率。
   • 集电极截止电流（ICBO）: 最大截止电流为100nA，反映出该晶体管在非导通状态下的极低漏电流，有助于提升电路的可靠性与稳定性。
   • 直流电流增益（hFE）: 在1A电流和2V电压下，hFE的最小值为100，这表明该晶体管具有较高的放大能力，适合于信号处理和功率放大的应用。

2. 频率特性

   • 频率-跃迁: FZT649TA 的跃迁频率为240MHz，支持高频操作。因此，它可以被广泛应用于高频开关及运算放大器等领域。

3. 工作环境

   • 工作温度: 该器件的工作温度范围为-55°C到150°C，确保其在严酷环境条件下的可靠运行，适合各种工业及军事应用。

4. 封装及安装

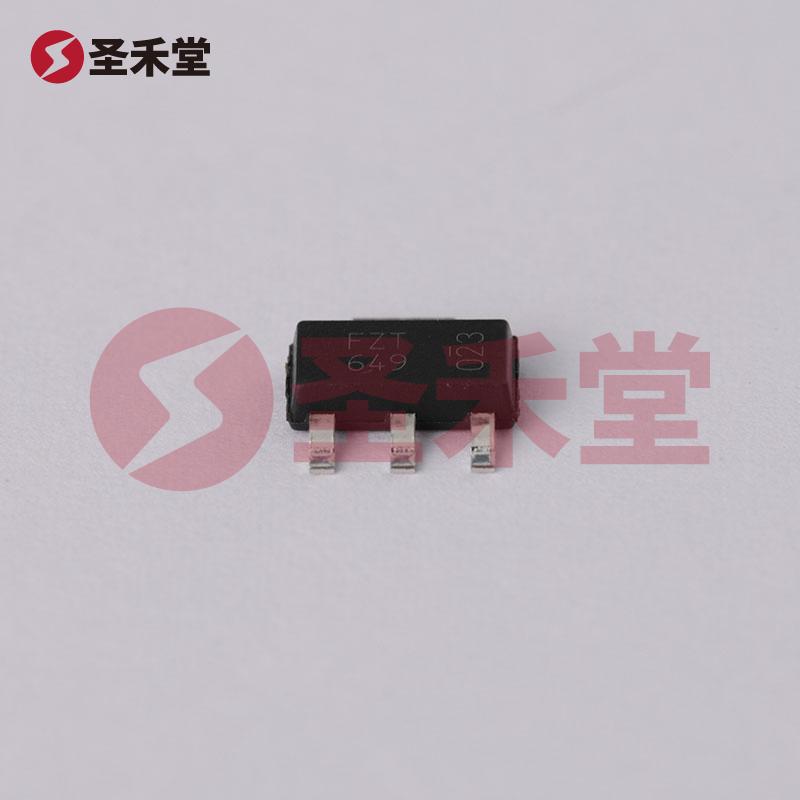

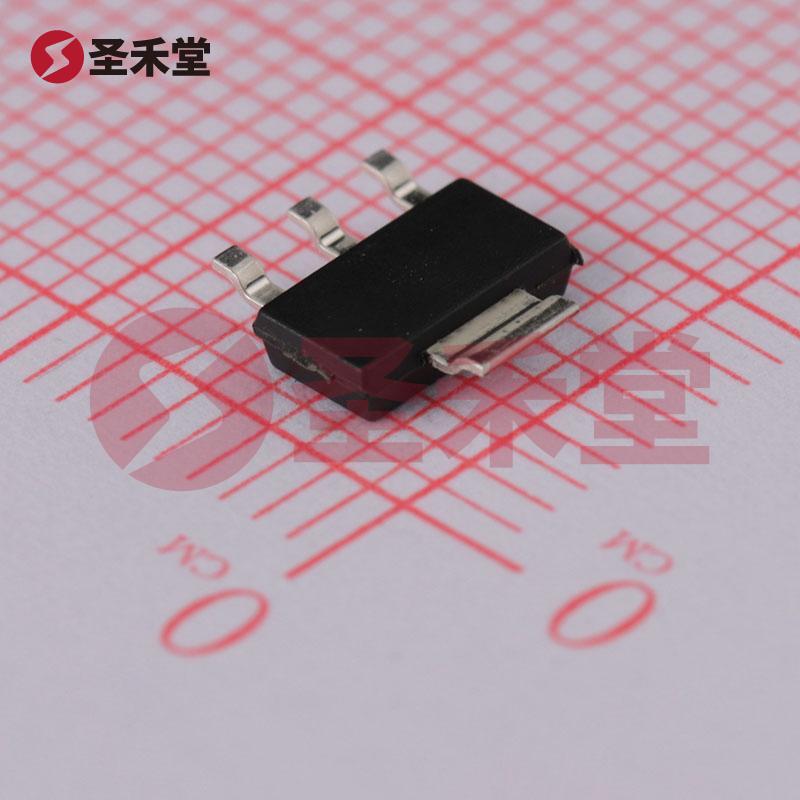

   • 封装类型: FZT649TA采用SOT-223封装，这是一种流行的表面贴装型封装。其小巧的体积和良好的散热性能使得它在空间受限的应用中表现出色。
   • 安装类型: 表面贴装型设计使得该晶体管易于集成在现代电子设备中，实现高效的自动化生产。

三、应用场景

由于其优异的电气性能和工作稳定性，FZT649TA被广泛应用于以下领域：

1. 功率放大器: 在音频放大和RF放大应用中，FZT649TA能够提供所需的增益和功率输出。
2. 开关电源: 作为开关元件，在电源变换器和LED驱动电路中，FZT649TA的高电流承载能力和低饱和压降有助于提升效率。
3. 信号处理: 其较高的增益和频率特性使得FZT649TA极适用于信号放大及处理电路，助力更精确的信号传输。
4. 工业控制: 在自动化和控制系统中，FZT649TA的高功率和温度稳定性使其成为可靠的选择。

四、总结

FZT649TA是一款性能卓越的NPN三极管，凭借其高功率、低饱和压降和广泛的工作温度范围，它在多种应用场景中表现出色。作为来自DIODES（美台）的产品，其可靠性和性能得到了充分的验证，适合于工业、消费电子、电源管理等众多领域的开发和应用。无论是在新的电路设计还是替换传统组件，FZT649TA都能满足现代电子设备的需求，成为设计工程师的优选。
