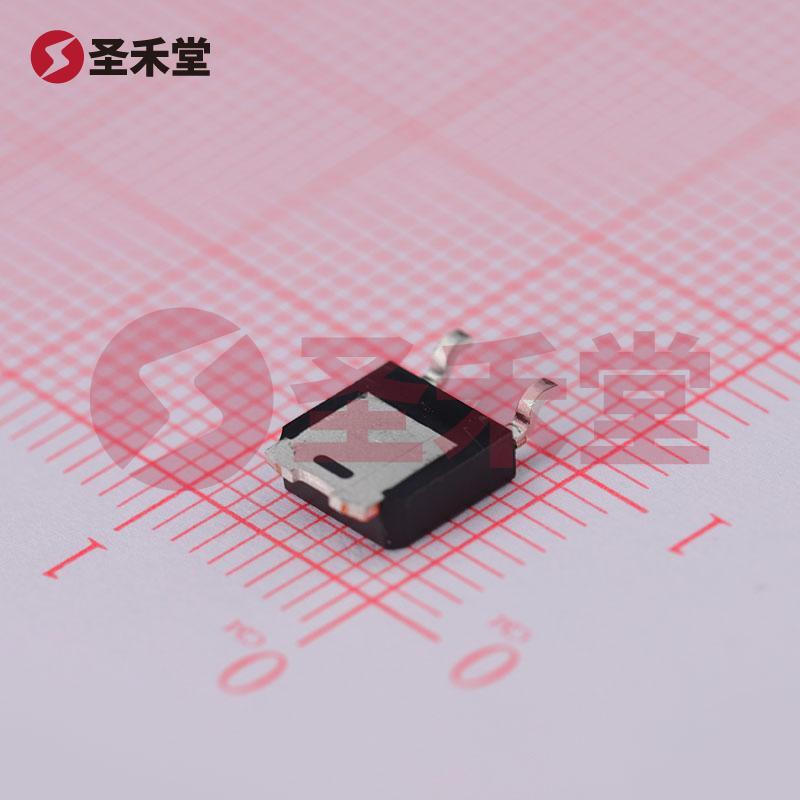

LF50ABDT-TR 产品实物图片

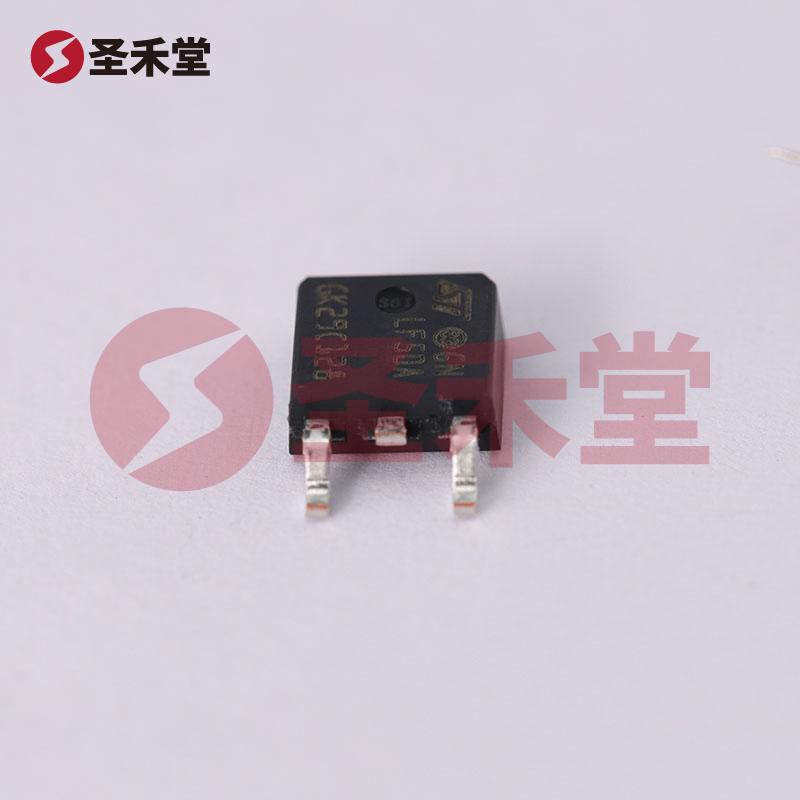

LF50ABDT-TR 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

LF50ABDT-TR

商品编码: BM0000281412
品牌 :
ST(意法半导体)
封装 :
DPAK
包装 :
编带
重量 :
1g
描述 :
线性稳压器(LDO) 固定 16V 500mA 5V DPAK
库存 :
49(起订量1,增量1)
批次 :
23+
数量 :
X
2.23
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.23
--
2500+
¥2.14
--
37500+
产品参数
产品手册
产品概述

LF50ABDT-TR参数

输出类型固定最大输入电压16V
输出电压5V输出电流500mA
电源纹波抑制比(PSRR)76dB@(120Hz);60dB@(10kHz)压差700mV@(500mA)
待机电流1mA特性车规认证;热保护(TSD);过流保护(OCP)
工作温度-40℃~+125℃输出极性正极
输出通道数1

LF50ABDT-TR手册

LF50ABDT-TR概述

LF50ABDT-TR 产品概述

概述

LF50ABDT-TR 是一款由意法半导体(STMicroelectronics)提供的线性稳压器(LDO),其设计特别适合在需要稳定5V输出电压的电路中使用。该器件具有高达16V的最大输入电压以及500mA的输出电流能力,广泛应用于各种电子设备的电源管理系统,如消费电子、通信设备、以及工业控制系统。

主要特性

  • 固定输出电压:LF50ABDT-TR 提供固定的5V输出电压, eliminating the need for external voltage-setting components.
  • 输入电压范围:可以容忍最大输入电压高达16V,使其在多种电源环境下都能正常工作。
  • 输出电流能力:支持最高500mA的输出电流,满足大多数低功耗设备的需求。
  • 超低静态电流:在待机模式下,该稳压器的静态电流仅为1mA,帮助提高整体能效,适合于电池供电的应用。
  • PSRR(电源抑制比):在频率范围从120Hz到10kHz时,PSRR值在76dB到60dB之间,显示出良好的噪声抑制能力,帮助提升输出电压的稳定性。
  • 输出压降:在最大500mA负载下,输出压降最大值为700mV,确保线性稳压器的高效性能,能在负载变化时保持稳定输出电压。
  • 广泛工作温度范围:适应-40°C至125°C的广泛工作环境,使其可在严苛的工业和消费电子环境中的鲁棒性。
  • 保护功能:内置过流和过温保护,防止器件因意外情况导致损坏,增强了系统的安全性和可靠性。

封装与安装

LF50ABDT-TR 采用 DPAK 封装(TO-252-3),该表面贴装型封装具有良好的散热性能和电气性能,方便集成于各类电路板设计中。由于其紧凑的尺寸,适合空间有限的应用场合。

应用场景

LF50ABDT-TR 适用于以下应用:

  • 消费电子:如智能手机、平板电脑、和可穿戴设备等,要求稳定的电源供给以支持敏感电路。
  • 通信设备:在无线电、信号处理设备等应用中,提供必要的电压支撑。
  • 工业设备:在各种工业控制和监测系统中,为传感器和微控制器提供稳定的电压供电。
  • 汽车电子:对于低功耗电子系统,如车载充电器、音响系统等,该器件也能发挥作用。

结论

LF50ABDT-TR 线性稳压器是一个兼具高性能和可靠性的电源管理解决方案,适合多种应用场合。其高输入电压容限、稳定的输出、低静态电流和优良的热管理特性,使其在现代电子产品中成为理想的选择。无论是作为新产品的核心电源模块,还是在现有系统中进行升级,LF50ABDT-TR 都能提供所需的稳定性和经济性,助力产品的广泛应用与发展。
