BAT54LP-7

BAT54LP-7 产品概述

一、产品简介

BAT54LP-7是一款高性能的肖特基二极管，专为低压和低功耗应用而设计。它的设计旨在满足现代电子设备对高效和高可靠性的需求，广泛应用于整流、信号处理和电源管理等多个领域。BAT54LP-7采用表面贴装型封装，便于自动化生产和安装。

二、核心参数

1. 直流反向耐压（Vr）: BAT54LP-7具备最高30V的反向耐压，能够适应多种电源电压应用，确保在高电压突变情况下的安全工作。

2. 平均整流电流（Io）: 该器件的平均整流电流为200mA，适合多个消费电子和工业应用。

3. 正向压降（Vf）: 在100mA的正向电流下，正向压降为1V，显示出其在正常工作条件下的高效能，能够减少功耗和热生成。

4. 反向恢复时间（trr）: 反向恢复时间为5ns，说明其在快速开关应用中表现优秀，能够减少延迟和改善信号质量。

5. 反向漏电流: 反向漏电流为2µA @ 25V，表示即使在较高的反向电压下，该二极管也能保持极低的泄漏电流，从而提高整体电路的效率。

6. 电容值: 在1V和1MHz条件下，电容值为10pF，进一步降低了高频操作中的信号失真，适合高速信号处理应用。

三、应用场景

BAT54LP-7广泛应用于以下领域：

• 电源管理: 在DC-DC变换器、逆变器和充电器中，作为整流二极管使用，提升效率并减少功耗。
• 信号处理: 用于高频信号的整形和调制，特别是在射频和音频设备中。
• 逻辑电路: 在逻辑电路和门电路中作为开关元件，确保快速开关能力，提高响应时间。
• 电池保护电路: 在电池充电和放电过程中，BAT54LP-7能够有效防止反向电流，保护电池的使用寿命。

四、封装与安装

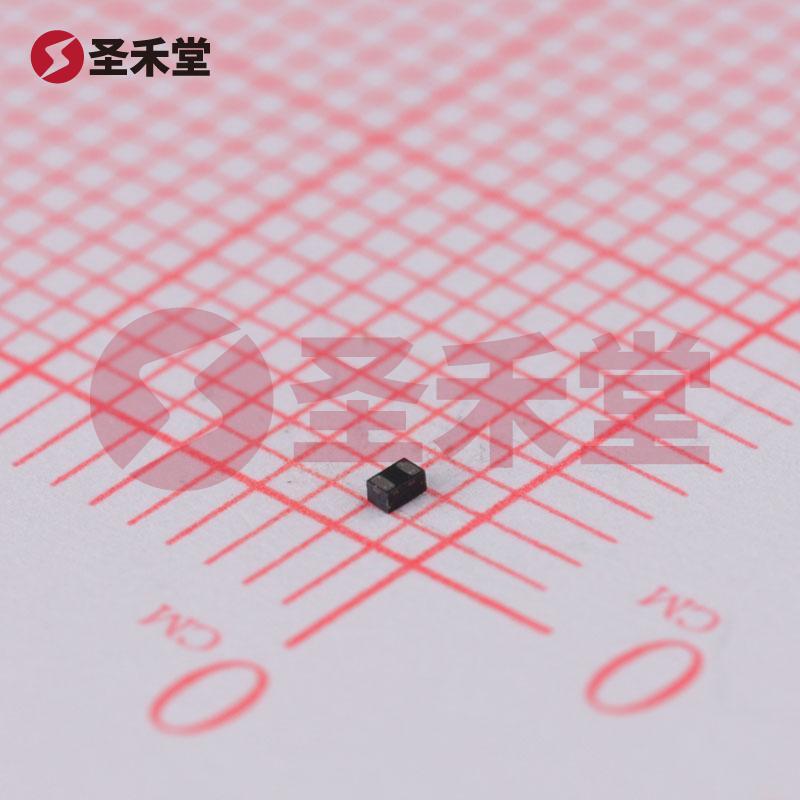

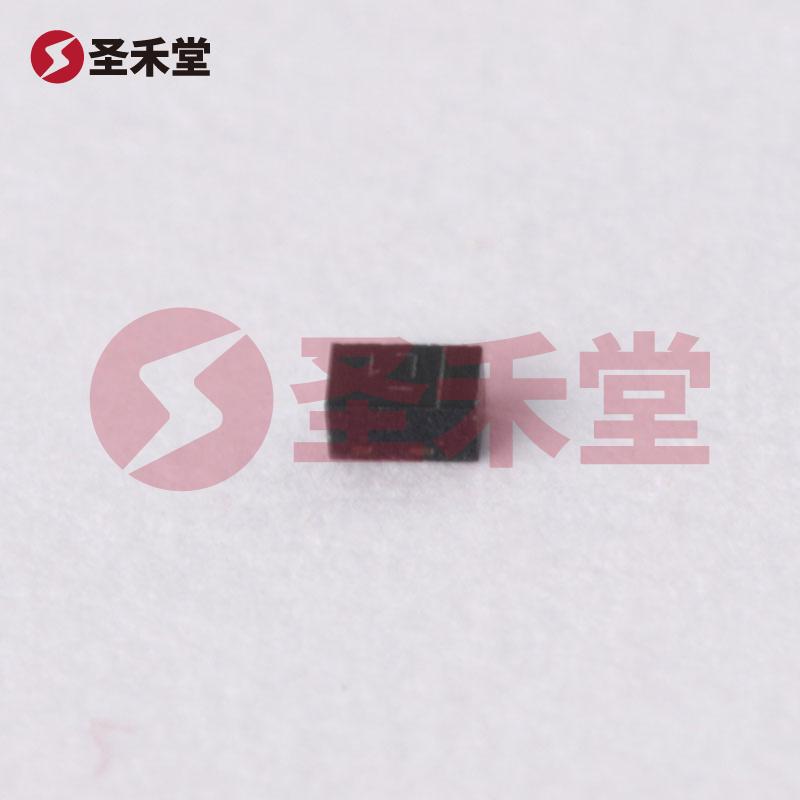

BAT54LP-7采用X1-DFN1006-2封装，尺寸为0402（1006公制），适合表面贴装（SMD）技术。该封装提供了良好的热管理性能，有利于提高工作效率。此外，表面贴装设计简化了PCB的设计和制造过程，提高了生产效率。

五、工作温度

BAT54LP-7的结温范围为-65°C到125°C，能够在极端环境下稳定工作。这使其能够适应多种工业和消费电子产品的苛刻使用条件，确保器件的长期可靠性。

六、总结

BAT54LP-7是一款高效、可靠的肖特基二极管，凭借其优异的电气特性和适应性，已成为现代电子电路中不可或缺的组件。其低正向压降、快速恢复时间和极低的反向漏电流，使其在多种应用中表现优异，非常适合要求高效率和高速响应的场合。随着对电子设备小型化和集成度要求的提高，BAT54LP-7的广泛应用前景值得期待。
