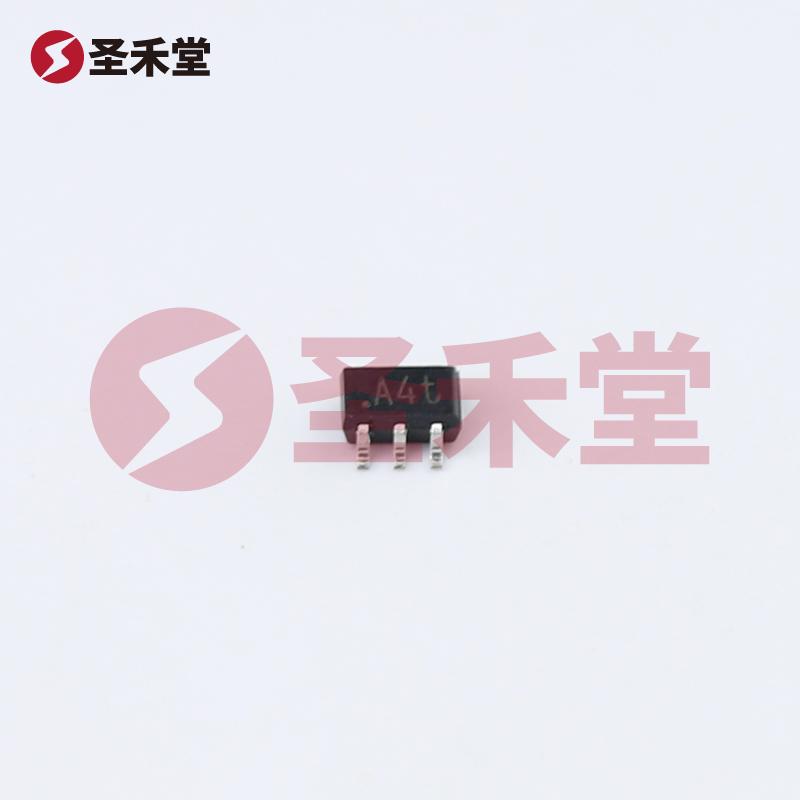

商品图片1

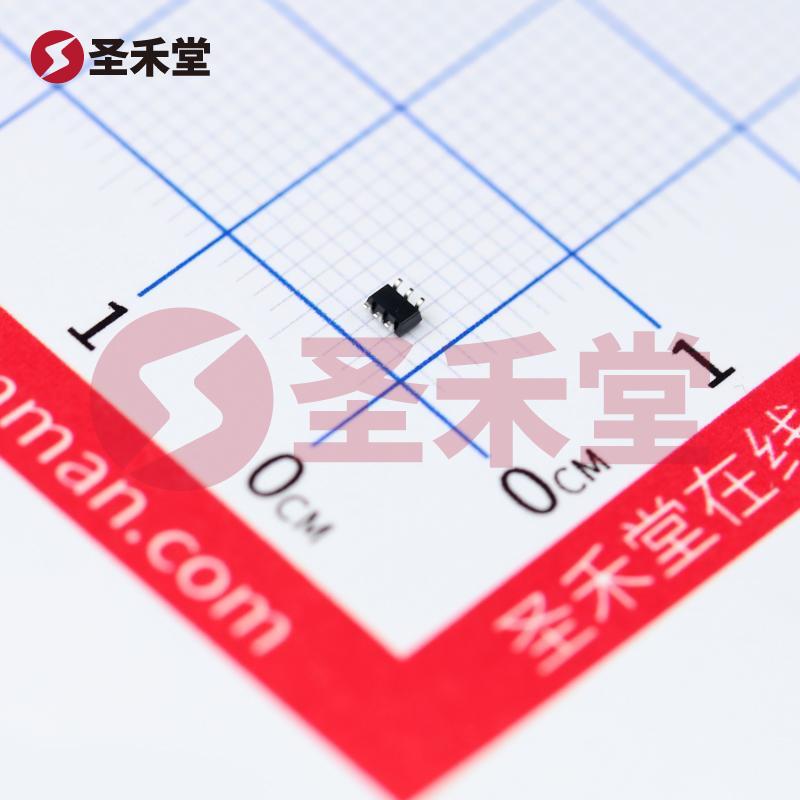

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BAV70S,115

商品编码: BM0000281550
品牌 :
Nexperia(安世)
封装 :
SOT363
包装 :
编带
重量 :
0.038g
描述 :
开关二极管 2对共阴极 1.25V@150mA 100V 250mA SOT-363
库存 :
55095(起订量1,增量1)
批次 :
24+
数量 :
X
0.118
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.118
--
3000+
¥0.104
--
45000+
产品参数
产品手册
产品概述

BAV70S,115参数

二极管配置2对共阴极正向压降(Vf)1.25V@150mA
直流反向耐压(Vr)100V整流电流250mA
反向电流(Ir)500nA@80V反向恢复时间(trr)4ns

BAV70S,115手册

BAV70S,115概述

BAV70S,115 产品概述

一、产品概述

BAV70S,115 是一款由Nexperia(安世)公司制造的高速开关二极管,采用SOT-363封装,专为表面贴装应用设计。它具有两个对共阴极的二极管配置,使其在电路设计中极其灵活,能够满足各种整流和开关应用的需求。这款二极管的优异性能使其特别适合于通信、消费电子、工业设备和汽车电子等多个领域。

二、主要特性

  1. 结构与配置

    • 该产品集成了两个对共阴极的二极管,适用于需要双向电流控制的电路场景。例如,它可以用于电源整流、开关电路和信号处理等应用。
  2. 电气特性

    • 电流:每个二极管的平均整流电流为250mA(DC),保证了在大多数应用中的可靠性和稳定性。
    • 正向电压:在150mA的条件下,正向电压为1.25V,显示出较低的电压降,能有效降低功耗。
    • 最大反向电压:该二极管能够承受高达100V的反向电压,提供了良好的耐压性能,有效防止电路中出现意外损坏。
    • 反向泄漏电流:在80V的反向电压下,反向泄漏电流小于500nA,表明其在关断状态时的优异性能,能有效减少电路中可能的噪声和信号干扰。
  3. 快速响应能力

    • 反向恢复时间(trr):该二极管的反向恢复时间仅为4ns,充分满足高速开关电路的需求。这意味着在高频应用中,它能够迅速切换状态,减少切换损耗,提高整体效率。
    • 快速恢复特性:该器件的恢复速度大于200mA,<500ns的恢复时间使其在高频电路中表现出色。
  4. 工作温度

    • BAV70S 的工作结温最大可达到150°C,这使得该器件在高温环境或高功率应用中依然能够安全工作,极大提高了其应用范围。

三、应用场景

BAV70S,115 在多个领域有广泛的应用潜力。以下列举了一些典型应用场景:

  1. 电源管理

    • 该二极管可用于各种电源整流电路,如交流到直流的电源转换,特别适合一些低功耗设备与开关电源模块。
  2. 信号开关

    • 可以在信号处理电路中起到开关/整流的作用,如射频电路以及低电平信号的开关。
  3. 保护电路

    • 在各种电子设备中,BAV70S 可作为保护二极管使用,防止反向电压造成设备损坏,特别是在敏感的集成电路前级。
  4. 电流控制

    • 其低正向电压特点使其可用于电流控制和电压减小,适合于电流反馈电路和限流电路。

四、封装与管脚图

BAV70S 采用 SOT-363 表面贴装封装,这种小型封装非常适合现代电子产品的紧凑设计。其管脚配置通常为两个独立的二极管连接,便于直接集成到电路板上。

五、总结

总的来说,BAV70S,115 是一款兼具先进性能和高性价比的高速开关二极管,凭借其紧凑的 SOT-363 封装、低正向电压和快速恢复能力,使其在现代电子应用中占有一席之地。无论是在电源管理、信号处理还是保护电路等众多场景中,其出色的电气特性和可靠性都保证了电路的稳定运行,助力电子设计不断提升技术水平。
