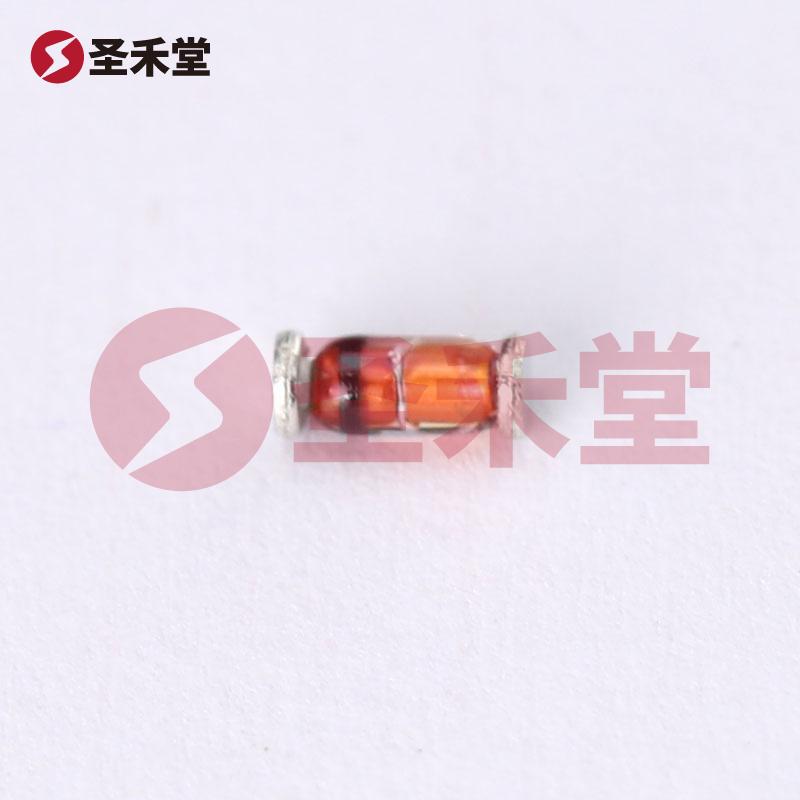

产品概述:BZV55-B10,115 稳压二极管
一、基本信息
BZV55-B10,115 是一款由安世半导体(Nexperia)公司制造的高可靠性稳压二极管。它的主要功能是为电路提供稳定的电压输出,适用于需要低功率稳压的各种电子设备。该器件的标称稳压值为10V,典型工作范围在9.8V至10.2V之间,具有良好的电压稳定性和特定应用需求的适应性。
二、关键参数
- 最大功率:此器件的最大功率可达400mW,符合多种应用场合的需求。
- 精度:其电压稳压精度为±2%,确保在不同工作条件下,输出电压保持在预期的范围内。
- 反向漏电流:在7V的条件下,反向漏电流为仅0.2μA,显示出此元件在关断状态下的优异特性。
- 电流-反向泄漏关系:在相同的反向电压(7V)下,反向泄漏电流可低至200nA,极大地降低了对电源管理的影响。
- 正向电压:在10mA的条件下,正向电压(Vf)为900mV,这使得BZV55-B10,115在正向导通时能保持较低的电压损耗。
- 工作温度范围:该器件的工作温度范围非常广,最低可达-65°C,最高可承受200°C,适用于各种极端环境的应用。
- 表面贴装封装:BZV55-B10,115采用DO-213AC封装,支持LLDS和MiniMELF两种典型的表面贴装形式,方便在现代电子成品中的灵活应用。
三、应用场景
BZV55-B10,115广泛应用于各种电子设备中,特别在需要精确稳压和高可靠性的场合,例如:
- 电压参考:用于模拟电路中,作为电压参考源。
- 电源管理:在电源电路中,通过提供一个稳定的参考电压,确保其他电路能够正常工作。
- 保护电路:可以用在电路中防止电压过高,起到保护元件和设备的作用。
- 消费电子:可应用于智能手机、平板电脑、家电和其他消费类产品中,帮助提升电源各部分的电压稳定性与响应速度。
- 汽车电子:在汽车电气系统中提供电压保护和稳定,确保各种电子模块的可靠运行。
四、结论
综上所述,BZV55-B10,115 稳压二极管以其出色的稳压性能、低反向漏电流和广泛的工作温度范围,适应了各种电子应用的需求。由于其高精度和可持续性表现,这款产品成为了现代电源管理和电压参考应用中的理想选择。随着科技的发展,对高效能和高可靠性电路元器件的需求日益增长,BZV55-B10,115无疑是一款值得推荐的电子元件,能够为各类设备提供稳定的电源保障。
