BZX84C7V5-7-F

BZX84C7V5-7-F 产品概述

一、产品简介

BZX84C7V5-7-F是一款高性能的稳压二极管，广泛应用于电压调节和过压保护，具有优异的电气特性与可靠性。该器件由DIODES公司生产，采用先进的表面贴装(SMD)封装，符合现代电子设备对空间和散热的要求。BZX84C7V5-7-F的标称齐纳电压为7.5V，非常适合用于提供稳定的基准电压，支持多种应用场景。

二、关键参数

1. 标称齐纳电压(Vz): 7.5V

   • 该电压是BZX84C7V5-7-F在稳压状态下能够提供的稳压输出，保证了后级电路能够在设定电压范围内可靠工作。

2. 电压容差: ±6%

   • 提供了对于应用场景的合理灵活性，确保了电路在一定电压范围内的正常运行。

3. 最大功率(Pr): 300mW

   • 这一参数表明了该器件的热耗散能力，确保在高负载条件下仍能持续工作而不损坏。

4. 最大阻抗(Zzt): 15 Ohms

   • 反映了该器件在稳压状态下的动态性能，低阻抗值有助于提升瞬态响应能力，优化电路性能。

5. 反向泄漏电流: 1µA @ 5V

   • 在反向电压下，泄漏电流极低，改善了器件的能效与稳定性，适合对功耗要求严格的应用。

6. 正向电压(Vf): 900mV @ 10mA

   • 表示在正向偏置下，器件将有较低的压降，保证在应用时能有效减少功耗。

7. 工作温度范围: -65°C ~ 150°C

   • 确保了在恶劣环境中的稳定工作，适应各种工业和汽车电子应用。

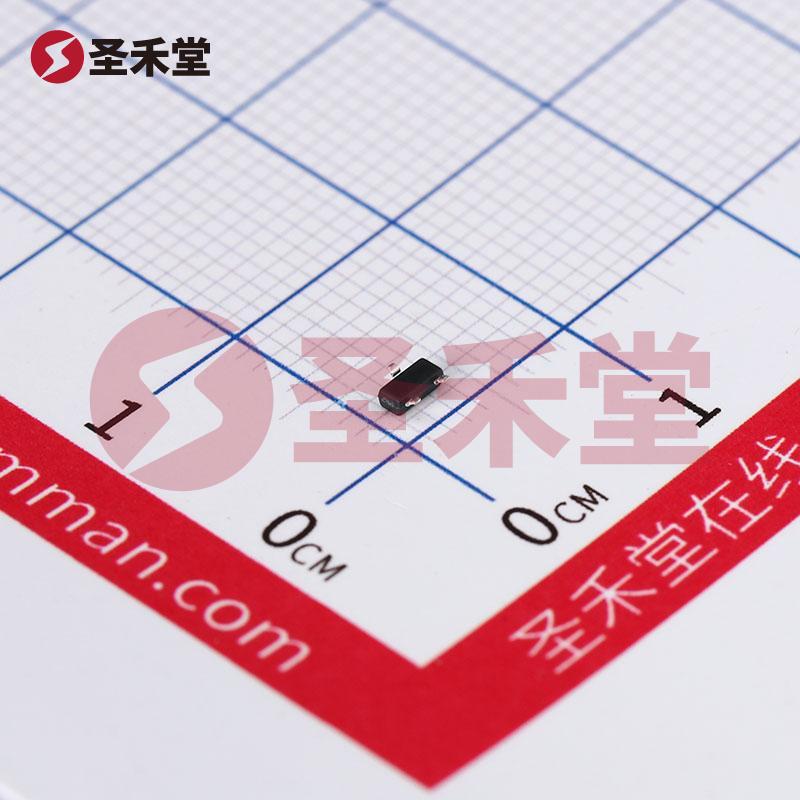

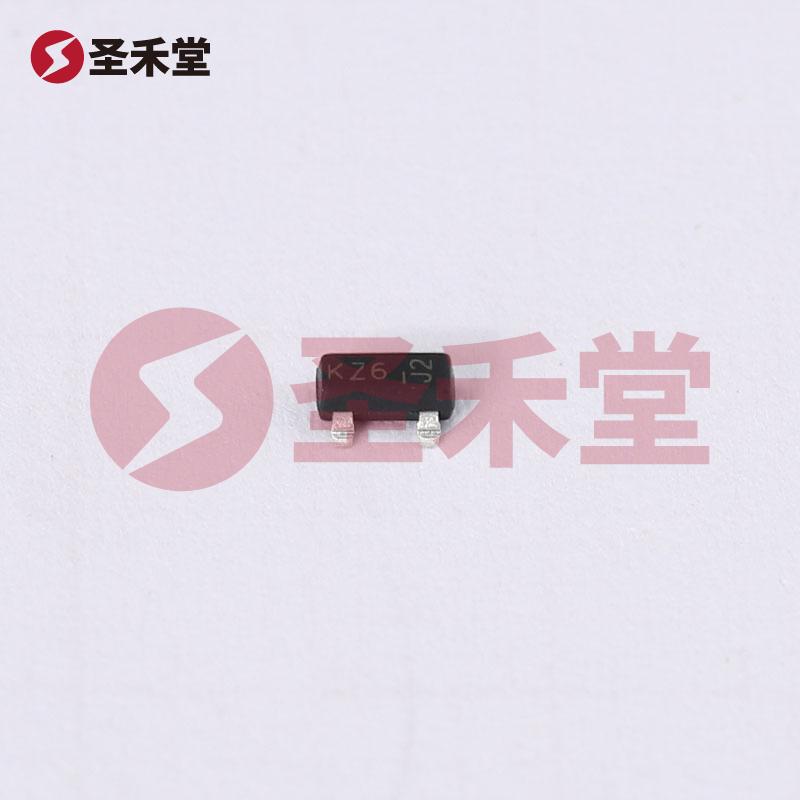

8. 封装类型: SOT-23-3

   • 该小型封装类型方便在各种表面贴装版设计中使用，节省空间，有利于提升产品的集成度。

三、应用场景

BZX84C7V5-7-F广泛应用于多个领域，包括但不限于：

• 电源管理: 提供稳定的电压参考，保护后续电路免受过压影响。
• 信号调节: 适用于类比电路，保证信号在经过稳压二极管后不失真。
• 消费电子: 在手机、平板及其他便携设备中，用于保护敏感元器件。
• 工业设备: 在控制系统中作为过压保护元件，保障设备的正常运行。
• 汽车电子: 在汽车中应用于电源调节等领域，确保在高温及恶劣环境下的稳定性。

四、总结

总体而言，BZX84C7V5-7-F是一款性能优越的稳压二极管，其稳定的电气特性和宽广的工作温度范围，使其在多种电子电路中都是一个理想的选择。其小巧的SOT-23-3封装和低功耗特性，符合现代电子产品的设计需求，为电子设备的安全和稳定运行提供了强有力的保障。无论是在消费电子、工业、汽车等领域，该元件都能有效地提升体系的整体性能，保证产品的长期稳定性与可靠性。
