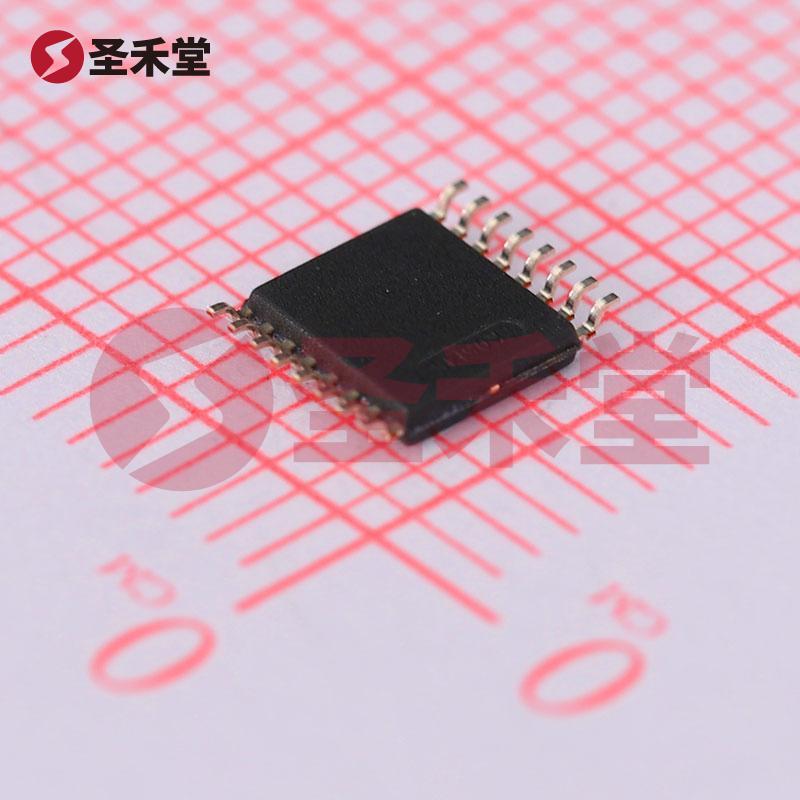

商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

CD74HC4051PWR

商品编码: BM0000281655
品牌 :
TI(德州仪器)
封装 :
16-TSSOP
包装 :
编带
重量 :
0.18g
描述 :
多路复用开关
库存 :
2077(起订量1,增量1)
批次 :
24+
数量 :
X
0.705
按整 :
圆盘(1圆盘有2000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.705
--
2000+
¥0.65
--
20000+
产品参数
产品手册
产品概述

CD74HC4051PWR参数

多路复用器/解复用器电路8:1电路数1
导通电阻(最大值)130 欧姆通道至通道匹配 (ΔRon)8.5 欧姆
电压 - 电源,单 (V+)2V ~ 6V电压 - 供电,双 (V±)±1V ~ 5V
-3db 带宽180MHz沟道电容 (CS(off),CD(off))25pF
电流 - 漏泄 (IS(off))(最大值)400nA工作温度-55°C ~ 125°C(TA)
安装类型表面贴装型封装/外壳16-TSSOP(0.173",4.40mm 宽)
供应商器件封装16-TSSOP

CD74HC4051PWR手册

empty-page
无数据

CD74HC4051PWR概述

产品概述:CD74HC4051PWR

1. 产品背景与应用

CD74HC4051PWR 是德州仪器(TI)推出的一款高性能多路复用器/解复用器电路。作为一种 8:1 多路复用开关,CD74HC4051PWR 广泛应用于音频、视频信号处理、电信和消费电子等领域。它能够将多个输入信号选择并传递到单个输出,或将单个输入信号根据需要分配到多个输出,从而实现信号的数据选择和路由。这种灵活性使其非常适合在数据采集、信号切换以及系统集成项目中使用。

2. 主要特性

  • 多路复用功能:CD74HC4051PWR 拥有 8:1 的多路复用能力,可以同时处理多达 8 个输入信号并选择其中一个作为输出。
  • 高带宽:该器件具有高达 180MHz 的 -3dB 带宽,确保在高速应用中的信号传递质量。
  • 低导通电阻:最大导通电阻为 130Ω,通道至通道匹配(ΔRon)为 8.5Ω,这表明其在开通状态下的信号损失较小,且在多个通道间的信号一致性良好。
  • 低泄漏电流:最大漏泄电流(IS(off))为 400nA,此特性对于电池供电或低功耗应用至关重要,可以有效降低整体功耗。
  • 宽工作温度范围:该器件的工作温度范围为 -55°C 到 125°C,使其适用于严苛环境下的应用,确保在高温或低温条件下依然稳定工作。
  • 表面贴装型设计:CD74HC4051PWR 的封装为 16-TSSOP,尺寸适中,适合现代电子设备的小型化设计,便于自动化生产。

3. 电源与电压参数

CD74HC4051PWR 提供了灵活的电源选择,其单电源工作范围为 2V 至 6V,双电源供电则为 ±1V 至 ±5V。这种多样性的电源设计使得该器件可以轻松集成到各种电压水平的系统中,能够满足不同应用的需求。

4. 封装与安装

CD74HC4051PWR 采用 16-TSSOP 封装形式,具有优秀的散热性能和较小的占板面积,适合高集成度的PCB设计。该表面贴装器件(SMD)便于集成入现代电子产品,特别适合自动贴装线上的设定。

5. 适用性与兼容性

作为高性能逻辑器件,CD74HC4051PWR 兼容TTL和CMOS电平逻辑,支持在多种数字电路中应用。其优异的电气特性和较低的功耗,使其非常适合用于便携式设备和其他功耗敏感的应用。

6. 使用注意事项

在设计过程中,用户需留意不限于电源电压、输入信号的电平匹配以及散热管理等方面,以避免器件损坏和性能退化。此外,遵循器件的通道选择和切换时间特性也是确保系统稳定运行的重要因素。

总结

CD74HC4051PWR 是一款功能全面的高性能多路复用器,凭借其高带宽、低功耗和稳定性,成为各类电子系统设计中不可或缺的组成部分。在需要信号选择和路由的应用中,该器件提供了高效且灵活的解决方案,助力设计工程师实现更为复杂的系统集成与信号处理功能。无论是在消费电子、通信系统还是工业控制等领域,CD74HC4051PWR 都拥有广阔的应用前景。
