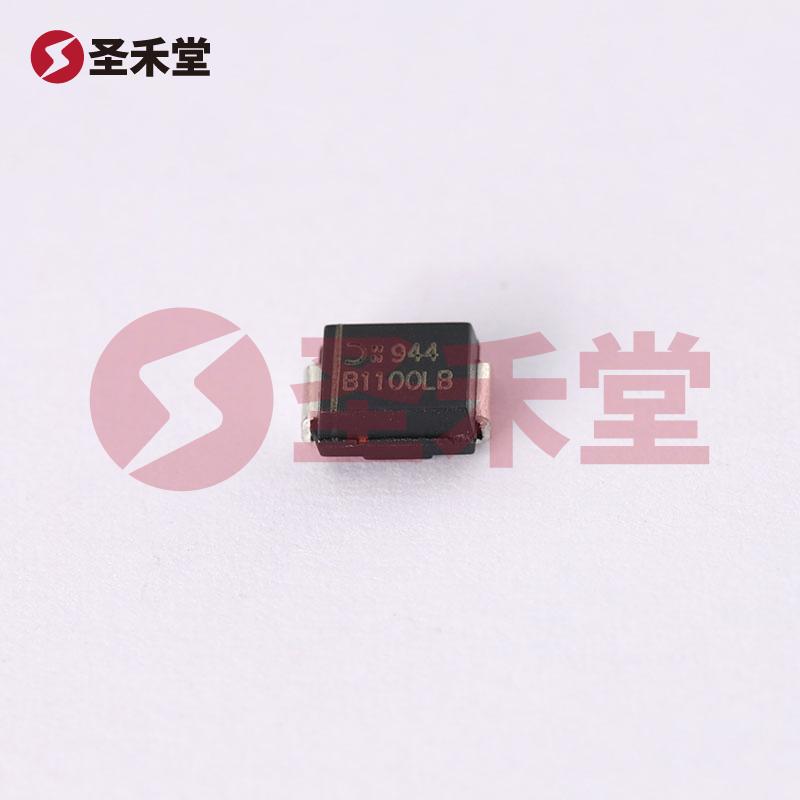

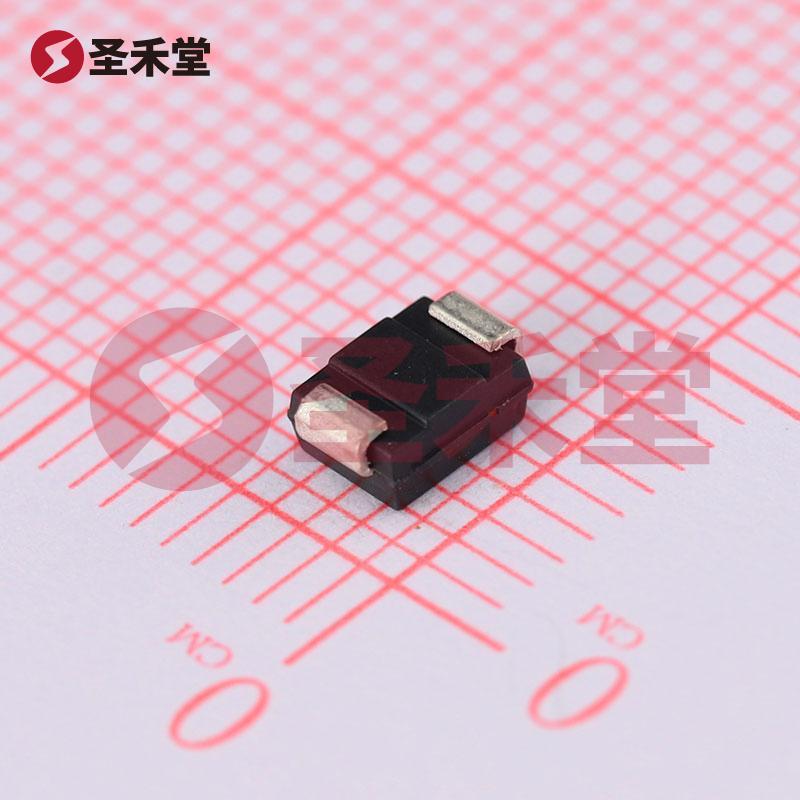

注：图像仅供参考，请参阅产品规格
B1100LB-13-F
- 商品编码： BM0000281688复制
- 品牌： DIODES(美台)复制
- 封装： SMB(DO-214AA)复制
- 包装： 编带复制
- 重量： 0.207g复制
- 描述： 肖特基二极管 750mV@1A 100V 500uA@100V 1A复制
B1100LB-13-F参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 正向压降(Vf) | 750mV@1A |
| 直流反向耐压(Vr) | 100V |
| 整流电流 | 1A |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 500uA@100V |
| 工作结温范围 | -65℃~+175℃ |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
B1100LB-13-F手册
B1100LB-13-F概述
产品概述：B1100LB-13-F 肖特基二极管
一、基本介绍
B1100LB-13-F 是一款高性能的肖特基二极管，旨在满足当今电子应用对高效能、低压降及可靠性的需求。该二极管具有良好的反向耐压特性和出色的整流性能，被广泛应用于电源管理、逆变器、开关电源等多个领域。该型号由 renowned DIODES（美台）品牌提供，采用表面贴装型（SMB）封装，适应现代电子设备的设计需求。
二、技术规格
- 直流反向耐压（Vr）: 100V
- 平均整流电流（Io）: 1A
- 正向压降（Vf）: 750mV @ 1A
- 反向泄漏电流: 500µA @ 100V
- 正向压降与电流特性: 750mV @ 1A
- 调速特性: 快速恢复（延迟时间 ≤ 500ns，电流 > 200mA）
- 电容特性: 100pF @ 4V, 1MHz
- 安装类型: 表面贴装型
- 封装类型: DO-214AA（SMB）
- 工作温度范围: -65°C ~ 175°C
三、关键性能分析
反向耐压: B1100LB-13-F 具有高达100V的反向耐压能力，使其适合高电压应用场景，极大增强了设备的稳定性和安全性。
低正向压降: 其750mV的正向压降在1A的工作条件下表现优异，能够有效减少功耗，提升系统效率，特别是在电源转换和逆变器应用中表现明显。
快速恢复特性: 本产品的快速恢复特性（≤ 500ns）使其在迅速切换的电流波动中，能够较低的损耗和延迟。这在高频开关应用，以及开关电源中极为重要。
低反向泄漏电流: 该二极管的500µA反向泄漏电流在100V反向偏置下，有效减少了无负载下的功耗，对提高整体电路性能十分有利。
宽工作温度范围: B1100LB-13-F 的工作温度范围达到了 -65°C 到 175°C，这意味着它能够在极端环境下稳定工作，适合航空航天、汽车电子和其它要求严苛温度体验的行业。
四、应用场景
开关电源: 在开关电源电路中，B1100LB-13-F 可用作整流器，以其低正向压降和快速恢复特性显著提高效率。
逆变器: 在逆变器设计中，该二极管能够采用并联方式多路供电，确保实现高效能和长寿命运行。
电池充电器: 由于其高耐压和低泄漏特性，本产品非常适合用在电池充电器电路中，以实现安全、可靠的充电过程。
汽车电子: 在现代汽车的电子设备中，如LED照明、动力控制系统等，均能见到其身影。
五、总结
B1100LB-13-F 肖特基二极管，通过其出色的电气性能和广泛的适用性，成为了现代电子设计中不可或缺的元件之一。无论是在电气特性还是温度适应性方面，它都提供了一个高效、可靠的解决方案。而其表面贴装的封装设计，适应了当今电子产品对空间和性能的双重要求，为设计者提供了更多灵活性。
总之，选择 B1100LB-13-F 意味着选择了一款在性能、可靠性和环境适应性上都达到行业优秀标准的优质元件。
