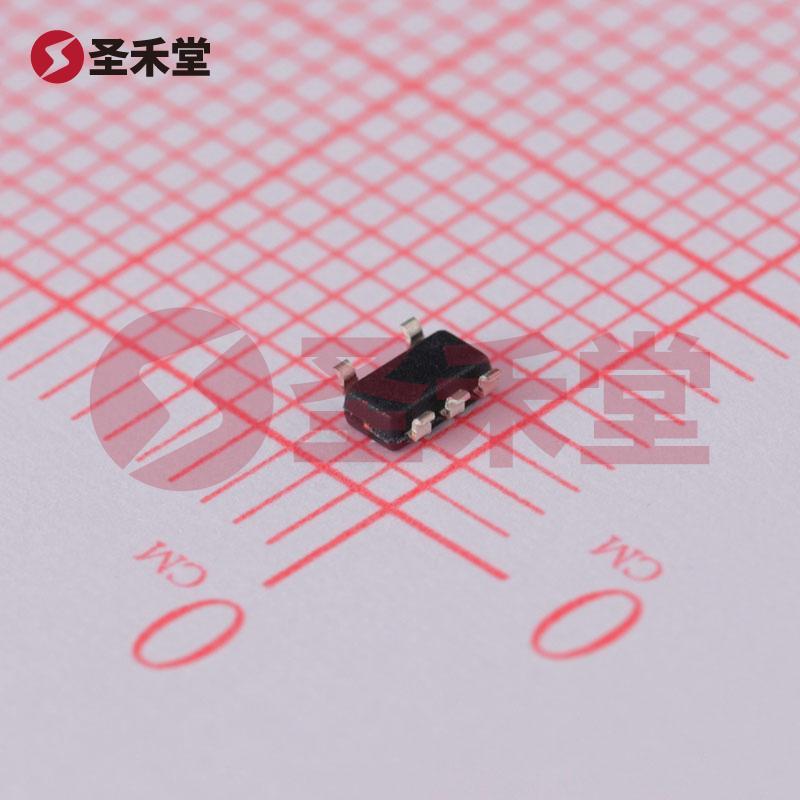

注：图像仅供参考，请参阅产品规格
MCP6001T-I/OT
- 商品编码： BM0000281942复制
- 品牌： MICROCHIP(美国微芯)复制
- 封装： SOT-23-5复制
- 包装： 编带复制
- 重量： 0.043g复制
- 描述： 运算放大器 0.6V/us 单路 1pA 1MHz复制
MCP6001T-I/OT参数
属性 | 参数值 |
|---|---|
| 放大器数 | 1 |
| 最大电源宽度(Vdd-Vss) | 6V |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 增益带宽积(GBW) | 1MHz |
| 输入失调电压(Vos) | 4.5mV |
| 输入失调电压温漂(Vos TC) | 2uV/℃ |
| 压摆率(SR) | 600V/ms |
| 输入偏置电流(Ib) | 1pA |
属性 | 参数值 |
|---|---|
| 输入失调电流(Ios) | 1pA |
| 输入电压噪声密度(eN) | 28nV/√Hz@1kHz |
| 共模抑制比(CMRR) | 76dB |
| 静态电流(Iq) | 100uA |
| 输出电流 | 23mA |
| 工作温度 | -40℃~+85℃ |
| 单电源电压 | 1.8V~6V |
MCP6001T-I/OT手册
MCP6001T-I/OT概述
MCP6001T-I/OT 产品概述
产品简介
MCP6001T-I/OT 是一款由美国微芯科技（Microchip Technology Inc.）公司生产的高性能运算放大器，属于其 MCP6000 系列。该器件采用表面贴装型（SMD）封装，具体为 SOT-23-5 封装形式，具有高集成度和紧凑的尺寸，非常适合现代电子设备的设计需求。
基本参数
MCP6001T-I/OT 的重要电气参数如下：
电压供电: 该运算放大器支持的电压范围为1.8V 到 6V，允许在多种电源电压条件下稳定工作，适应不同的应用场合。
供电电流: 在满负载状态下，器件的电流消耗仅为 100µA，这使其在低功耗设计中非常受欢迎，特别适合便携式及电池供电的设备。
输出电流: 每个通道的输出电流可达到 23mA，能够满足大多数负载的驱动需求。
压摆率: 此运算放大器的压摆率为 0.6V/µs，说明其对输入信号变化的响应速度相对较慢，适合于低频应用。
增益带宽积: MCP6001T-I/OT 的增益带宽积为1MHz，这意味着它可以在频宽相对较大的应用中有效工作，当增益增大时，频响会相应降低。
输入偏置电流: 输入偏置电流低至 1pA，使其在高阻抗信号测量应用中表现良好，能够有效降低输入偏置误差。
输入补偿电压: 输入补偿电压为 4.5mV，这使得其拥有很好的线性度和精确性，适合高精度模拟信号处理。
工作温度范围: 设计时考虑到广泛的工作环境，MCP6001T-I/OT 的工作温度范围为 -40°C 至 85°C，确保器件在极端条件下依然能够正常工作。
应用领域
MCP6001T-I/OT 运算放大器广泛应用于多个领域，包括但不限于：
- 音频设备: 适用于音频信号的放大和处理。
- 传感器接口: 作为信号调理电路，进行传感器信号的放大和滤波。
- 数据采集系统: 在多通道数据采集系统中作为前置放大器。
- 便携式医疗设备: 利用其低功耗特性，适合用于可穿戴或便携式的医疗监测设备。
- 射频应用: 尤其是在低频射频应用中，其增益和带宽特性可以满足设计需求。
设计优势
MCP6001T-I/OT 运算放大器的设计特点使其在许多应用中具有显著优势：
- 低功耗设计: 该器件在保证性能的情况下，能够显著降低电源消耗。
- 高集成度: 小型封装设计，使其能够在空间受限的设计中轻松实现应用。
- 温度稳定性: 在广泛的温度范围内，器件能够保持良好的性能，为工业和汽车等领域提供了可靠保障。
- 极低的输入偏置电流: 适合高阻抗测试和信号放大，有助于提高测量的准确性。
总结
总的来说，MCP6001T-I/OT 是一款高性能的通用运算放大器，特别适合需要低功耗和高精度的应用。凭借其适应广泛电源电压的能力、低功耗特性以及优越的温度稳定性，这款运算放大器在现代电子产品设计中具有重要价值。这使其成为设计工程师在选择运算放大器时的一个优选方案。
