MMBZ27VAL-7-F

产品概述：MMBZ27VAL-7-F

一、基本信息

MMBZ27VAL-7-F是一款表面贴装型齐纳稳压二极管，由知名品牌DIODES（美台）生产。它的设计旨在提供强大的过压保护，适用于各种电子应用。此二极管不仅具备良好的电气特性，还具有宽广的工作温度范围，使其在严苛环境下也能稳定工作。

二、关键参数

• 反向关断电压：MMBZ27VAL-7-F的典型反向关断电压为22V，适合用于需要稳定电压的电路设计。
• 击穿电压：其最小击穿电压达到25.65V，确保在高于此电压下能有效工作，为电路提供可靠的保护。
• 箝位电压：在1A峰值脉冲电流（Ipp）下，其最大箝位电压为40V，能够有效抑制过电压带来的潜在风险。
• 峰值脉冲电流能力：该二极管能够承受10/1000微秒脉冲电流达1A，满足许多通信和电力电子应用中对瞬态保护的需求。
• 功率处理能力：它的峰值脉冲功率高达40W，使其适应各种突发电流情况，为电路提供坚实的保护屏障。

三、应用领域

MMBZ27VAL-7-F广泛应用于通用电子设备及线路保护。其稳定性和高压耐受能力，使其特别适合如下应用：

• 电源线路保护：在电源电路中提供过压保护，防止瞬时电压的击穿。
• 通信设备：用于保护数据线和信号线的瞬态电压，确保设备安全运行。
• 汽车电子：适用于汽车中的电气设备，抵抗启动电压波动和瞬态脉冲。
• 家用电器：在家电产品中防止过压事件引发故障。

四、设计优势

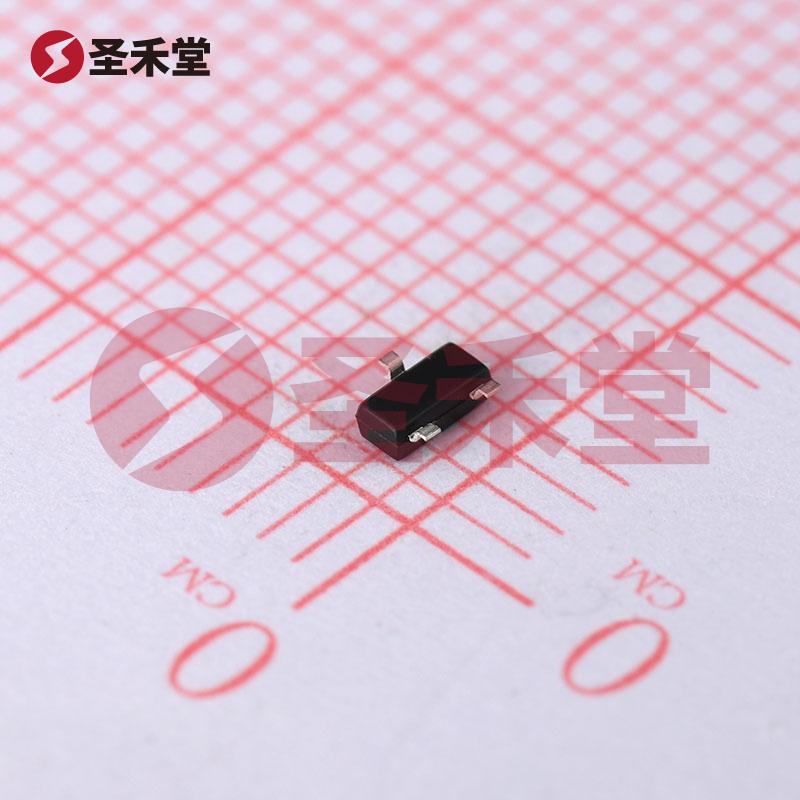

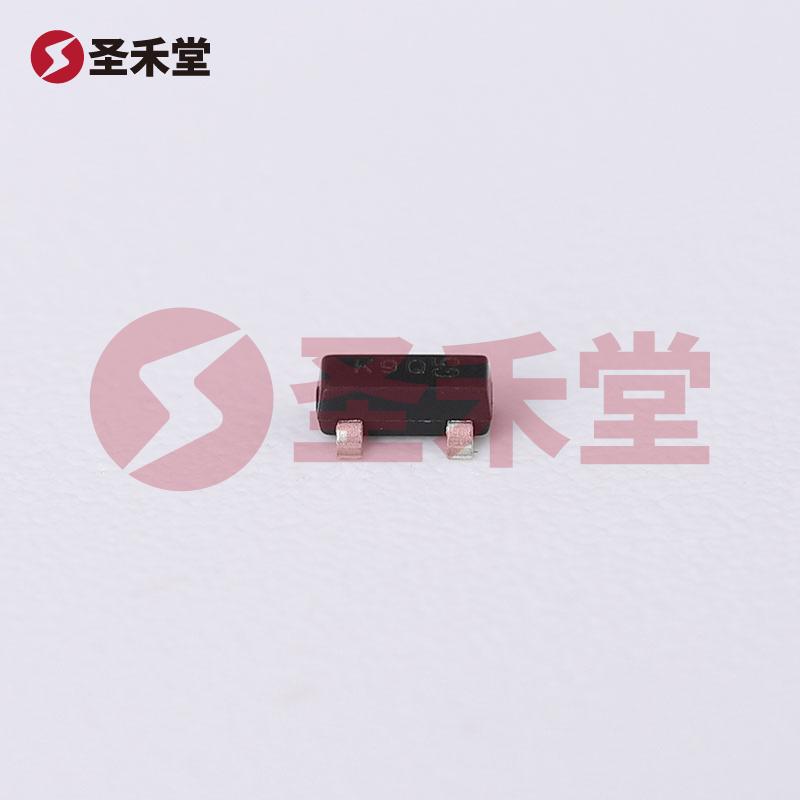

1. 表面贴装封装：采用SOT-23-3封装，极大的节省了电路板空间，适合高密度的现代电子设备设计。
2. 广泛的工作温度范围：-65°C到150°C的工作温度范围，确保该产品在极端环境下仍能正常工作，特别适合航空航天及工业应用。
3. 单向通道设计：作为一款单向齐纳二极管，能有效限制反向电流，适合需要单向电流流动的电路。

五、总结

总体而言，MMBZ27VAL-7-F是一款性能卓越、应用广泛的齐纳稳压二极管。其高击穿电压、卓越的过电压保护能力和宽温工作范围，使它成为现代电子设备中不可或缺的保护元件。无论是在设计新产品还是升级现有方案时，选择这款二极管都是明智的选择。通过提供有效的电压保护，MMBZ27VAL-7-F有助于提高产品的可靠性，延长使用寿命，最终增值消费者体验。
