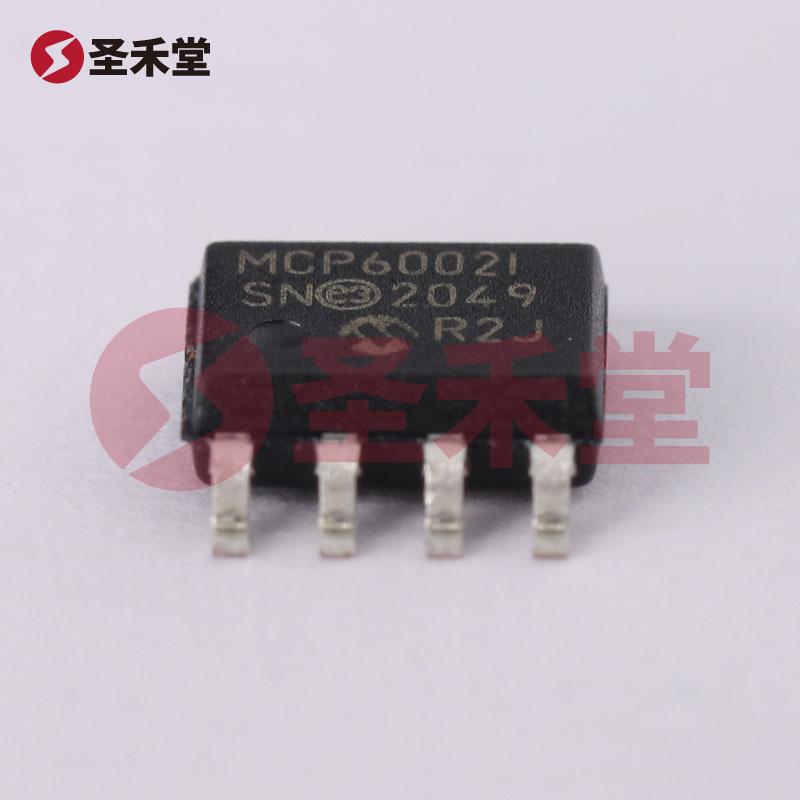

MCP6002T-I/SN
品牌 :
MICROCHIP(美国微芯)复制
封装 :
SOIC-8复制
包装 :
编带复制
重量 :
0.169g复制
描述 :
运算放大器 0.6V/us 双路 1pA 1MHz复制
库存 :
97424(起订量1,增量1)复制
批次 :
25+复制数量 :
X
0.846按整 :
圆盘(1圆盘有3300个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.846
--
3300+
￥0.785
--
33000+
产品参数
产品手册
产品概述
MCP6002T-I/SN参数
| 放大器数 | 双路 | 最大电源宽度(Vdd-Vss) | 7V |
| 轨到轨 | 轨到轨输入,轨到轨输出 | 增益带宽积(GBP) | 1MHz |
| 输入失调电压(Vos) | 4.5mV | 输入失调电压温漂(Vos TC) | 2uV/℃ |
| 压摆率(SR) | 600V/ms | 输入偏置电流(Ib) | 1pA |
| 输入失调电流(Ios) | 1pA | 噪声密度(eN) | 28nV/√Hz@1kHz |
| 共模抑制比(CMRR) | 76dB | 静态电流(Iq) | 100uA |
| 输出电流 | 23mA | 工作温度 | -40℃~+125℃ |
| 单电源 | 1.8V~6V |
MCP6002T-I/SN手册
MCP6002T-I/SN概述
MCP6002T-I/SN 产品概述
产品简介
MCP6002T-I/SN 是由美国微芯科技（Microchip Technology Inc.）推出的一款高性能双通道运算放大器，具有通用特性和高增益带宽积（GBP）。该运算放大器特别适用于低功耗应用场景，且其工作温度范围广泛，适合多种工业和消费电子应用。
主要参数
- 增益带宽积（GBP）: 1MHz
- 加倍数: 2 (双通道)
- 输出类型: Rail-to-Rail（满摆幅输出）
- 工作电源电压: 1.8V ~ 6V
- 各通道功耗: 100µA
- 压摆率（SR）: 0.6 V/µs
- 工作温度: -40°C ~ 85°C
- 电流 - 输入偏置: 1pA
- 电压 - 输入补偿: 4.5mV
- 电流 - 输出/通道: 23mA
- 安装类型: 表面贴装型
- 封装/外壳类型: 8-SOIC
特性与优势
低功耗设计: MCP6002T-I/SN 的每通道功耗仅为 100 µA，非常适合在电池供电和低功耗需求的设备中使用。这使其在便携式设备和移动应用中极具吸引力。
宽工作电源范围: 其支持的电源电压范围为 1.8V 至 6V，优化了电路设计的灵活性，能够适应不同的应用需求。
满摆幅输出: 采用 Rail-to-Rail 输出架构，该运算放大器的输出信号能够接近供电电压的极值，使其在信号处理和采集应用中具有更高的动态范围。
广泛的工作温度: 擅长于-40°C 至 85°C 的温度范围，使得 MCP6002T-I/SN 能够在恶劣环境中保持稳定性能，适合工业、汽车和其他严苛条件下的应用。
高增益带宽积: 1MHz 的增益带宽积使得该运算放大器在信号增益和频率响应方面表现出色，适用于多种音频和信号处理任务。
非常低的输入偏置电流: 输入偏置电流为 1pA 表明此款运算放大器适用于高精度测量和传感器接口场景，不会显著影响输入信号。
应用领域
MCP6002T-I/SN 运算放大器广泛应用于多个领域，包括但不限于：
- 传感器信号调理: 可用于处理来自温度传感器、光电传感器和压力传感器的微小信号。
- 音频应用: 适合用于低失真音频放大等音频信号处理。
- 数据采集系统: 理想于PCB设计和微控制器信号调理。
- 便携式设备: 由于其低功耗特性，具有良好的适应性于移动和电池供电的电子产品中。
- 工业控制系统: 在高温或恶劣环境条件下的可靠信号处理。
总结
MCP6002T-I/SN 是一款多功能、低功耗、高性能的双路运算放大器，非常适合于各种应用中对电源及成本的严格要求。其优异的电气特性和宽广的工作条件使其成为设计工程师在开发与实现信号处理解决方案时的理想选择。无论是用于高精度数据采集、音频放大还是低功耗嵌入式系统，这款运算放大器都可以提供出色的性能和稳定性。
