RUM002N05T2L

RUM002N05T2L 产品概述

一、产品定位与应用

RUM002N05T2L 是一款由罗姆公司（ROHM）制造的高性能 N 沟道金属氧化物半导体场效应管（MOSFET），旨在满足现代电子产品对高效能与高可靠性的需求。该器件的设计特别适合用于各类低功耗应用，包括但不限于电源开关、马达控制、信号开关和其他需要精确控制电流的场合。其能够在小型化设备中提供出色的性能，使其成为现代电子工程师和设计师的优选。

二、基本参数

RUM002N05T2L 具有如下重要参数：

• 安装类型：该 MOSFET 采用表面贴装（SMD）封装，适合自动化生产线的高密度电路板，降低了安装难度，提高了生产效率。
• 导通电阻（Rds(on)）：在不同的栅极驱动电压（Vgs）下，该器件的最大导通电阻（Rds(on)）分别为 2.2Ω (在 200mA 和 4.5V 时)，这使得其在处理电流时的功耗大大降低，从而提高系统的整体效率。
• 工作温度：RUM002N05T2L 的工作温度可达到 150°C，这一高温性能使其能够在严苛环境条件下稳定工作，适用于汽车电子和工业控制等领域。
• 漏源电压（Vdss）：本器件可承受高达 50V 的漏源电压，能够满足多种高压应用需求。
• 漏极电流（Id）：其连续漏极电流为 200mA，足以驱动许多低功率设备。
• 输入电容（Ciss）：在 10V 条件下的最大输入电容为 25pF，确保快速开关特性，有助于降低开关损耗。

三、性能特征

1. 高效率：该 MOSFET 在各种工作条件下展现出卓越的导通性能，尤其是在较低的驱动电压下，最大 Rds(on) 的值为仅 1.2Ω，这意味着在实际应用中可以显著减少能量损耗。

2. 快速开关能力：低输入电容使得 RUM002N05T2L 具有极快的导通和关断时间，有助于提高开关频率，从而在变换器和电源管理领域提供优化的解决方案。

3. 宽工作范围：器件的栅极驱动电压（Vgs）范围为 ±8V，使其具备更大的灵活性，可以适应不同的电路设计要求。

4. 温度稳定性：140°C 的最大工作温度为该器件提供了很好的安全裕度，使其在高温环境下能够持续稳定工作，从而增加产品的可靠性。

四、封装与集成

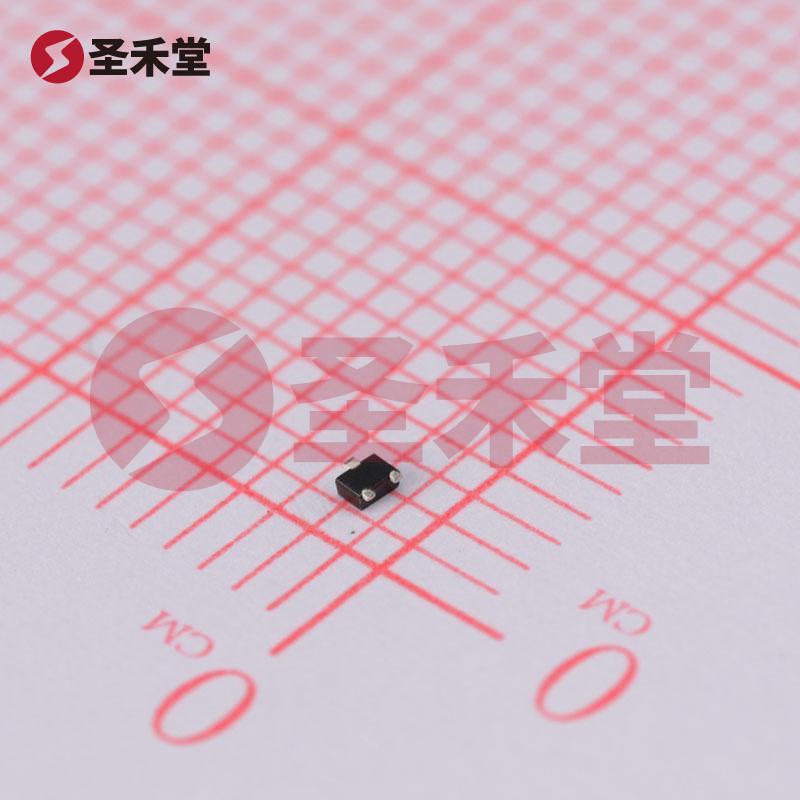

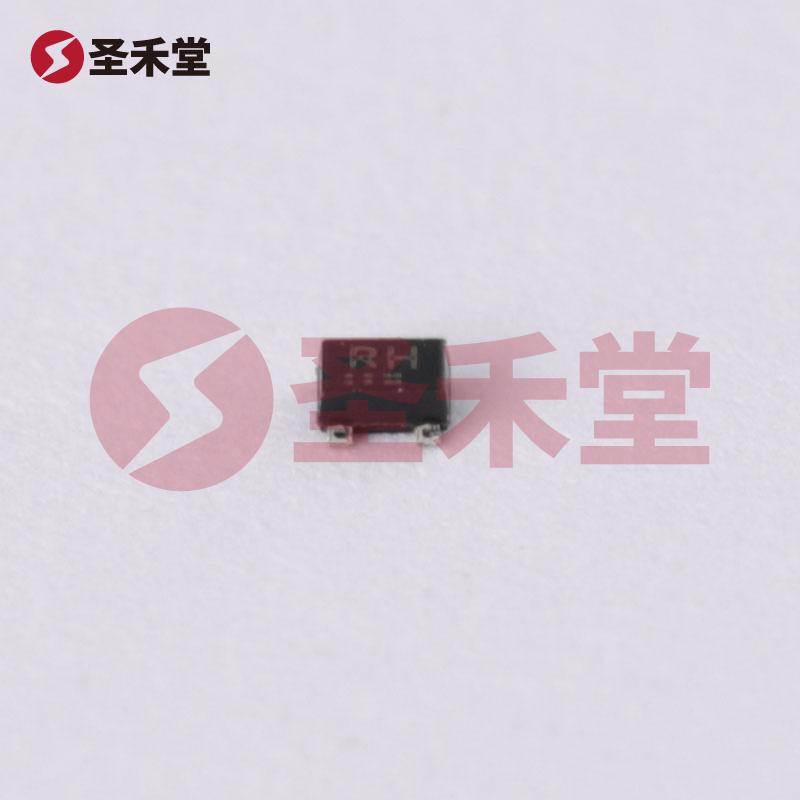

RUM002N05T2L 采用 VMT3 (SOT-723) 封装，具有极小的占用空间，适合高密度布局的电路设计。该封装不仅提高了电气性能，同时也方便于现代电子设备的轻薄化设计。

五、总结

总的来说，RUM002N05T2L N 沟道 MOSFET 的卓越特性与高效能使其成为电子设计中的宝贵元件。其广泛的应用潜力与优良的性能尤其适合需要快速开关、高效能与高可靠性的场合。随着未来电子设备向着更小型、更高效的发展趋势不断推进，RUM002N05T2L 将在多个领域展现出无与伦比的应用价值，助力工程师在设计创新的道路上取得更大成就。
