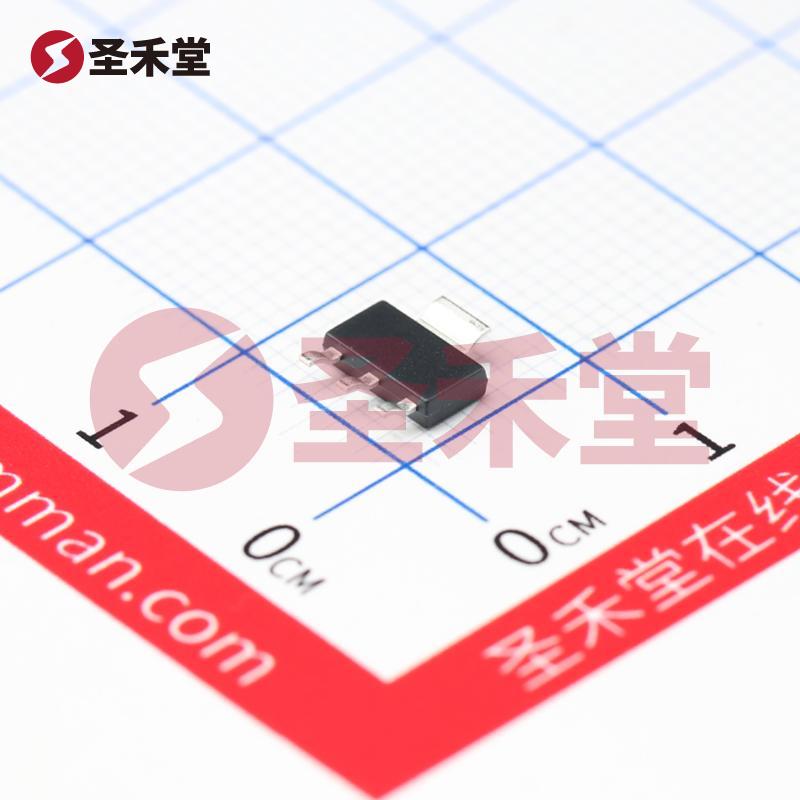

DJT4030P-13 产品实物图片

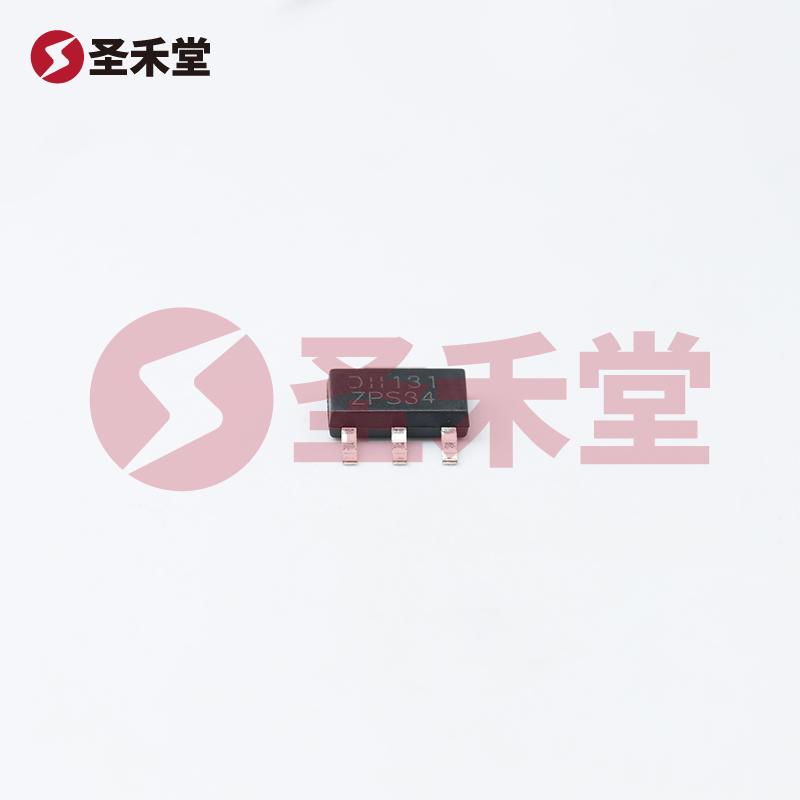

DJT4030P-13 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

DJT4030P-13

商品编码: BM0000282657
品牌 :
DIODES(美台)
封装 :
SOT223
包装 :
编带
重量 :
0.288g
描述 :
三极管(BJT) 1.2W 40V 3A PNP SOT-223-4
库存 :
7972(起订量1,增量1)
批次 :
23+
数量 :
X
0.622
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.622
--
2500+
¥0.575
--
25000+
产品参数
产品手册
产品概述

DJT4030P-13参数

晶体管类型PNP集电极电流(Ic)3A
集射极击穿电压(Vceo)40V功率(Pd)1.2W
直流电流增益(hFE@Ic,Vce)200@1A,1V特征频率(fT)150MHz
集电极截止电流(Icbo)50uA集电极-发射极饱和电压(VCE(sat)@Ic,Ib)200mV@1A,10mA
工作温度-55℃~+150℃

DJT4030P-13手册

DJT4030P-13概述

DJT4030P-13 产品概述

DJT4030P-13 是由 DIODES(美台)公司生产的一款高性能 PNP 型晶体管,其设计旨在满足各种电子应用的需求。通过坚固的工艺和优异的参数表现,DJT4030P-13 适用于需要高效率和高可靠性的电源管理、音频放大和开关电路等领域。

基本规格与特性

这款晶体管具有额定功率为 1.2W,集电极电流(Ic)最大值为 3A,集射极击穿电压(Vce)最高可达 40V。其输出能力强大,具有较高的电流处理能力,能够有效地驱动各种负载,适合多种不同的应用场景。DJT4030P-13 的工作频率高达 150MHz,这使其在高频操作应用中表现出色。其 DC 电流增益(hFE)在 1A、1V 的条件下的最小值达到 200,提供了良好的电流放大能力,使其在信号放大和开关电路中具有广泛的应用。

饱和压降与截止电流

在不同的集电极电流(Ic)和基极电流(Ib)条件下,DJT4030P-13 的 Vce 饱和压降最大值为 500mV(当 Ic 为 300mA 时),这表明其在工作时的功率损耗较低,从而提高系统的整体能效。同时,其集电极截止电流(ICBO)最大值为 100nA,显示出其在关闭状态时抑制漏电流的能力,有助于提高产品的稳定性与可靠性。

工作温度范围

DJT4030P-13 的工作温度范围为 -55°C 至 150°C,能够在极端环境条件下稳定运行,这使得它非常适合汽车电子、工业控制及严苛环境下的应用。同时,其表面贴装型的设计(封装为 SOT-223-4 和 TO-261AA)及小巧的外形(SOT-223 封装)使得该器件在空间受限的应用中也具备良好的适应性,便于集成进各种电路板设计中。

应用领域

由于具备出色的电气特性,DJT4030P-13 被广泛应用于多种领域,包括:

  1. 电源管理:用作高效的功率开关,适用于开关电源和恒流源等应用。
  2. 音频放大:可以用作音频信号的放大器,提升信号质量,提高声音输出。
  3. 模拟电路:在复杂的模拟电路中担任关键角色,负责信号调制与传输。
  4. 通信设备:在高频通信设备中提供支持,提升信号传输的稳定性与速度。
  5. 汽车电子:符合高温运行的要求,适合汽车电子控制单元、传感器等。

总结

DJT4030P-13 是一款表现优异的 PNP 晶体管,凭借其高功率、低电流耗损及宽广的工作温度范围,适用于多种严苛和高效能的场景。这款产品不仅满足现代电子产品对小型化和高可靠性的要求,同时也提供了更高的设计灵活性,使其成为各类电子设计和开发人员的理想选择。对于需要高性能、低功耗解决方案的用户,DJT4030P-13 是一个可依赖的选择,能够高效满足其设计目标。
