DMC2038LVT-7

DMC2038LVT-7 产品概述

一、产品简介

DMC2038LVT-7 是一款高性能的双极性场效应晶体管（MOSFET），包括一个 N 沟道和一个 P 沟道管，专为电源管理和开关应用而设计。它的工作电压范围为 -55°C 至 150°C，能够在极端的温度条件下可靠工作，符合现代电子设备对高效能和低功耗的严格要求。

二、关键特性

1. 漏源电压（Vdss）: 此器件的漏源电压为 20V，适合多种低压应用。
2. 连续漏极电流（Id）: 在 25°C 时，N 沟道的连续漏极电流为 3.7A，而 P 沟道电流为 2.6A，提供了良好的电流承载能力。
3. 栅源极阈值电压（Vgs(th)）: 该器件在 1V 的阈值下表现出较低的开启电压，能够有效驱动逻辑电平信号。
4. 漏源导通电阻: 在 4A 电流和 4.5V 的条件下，器件的漏源导通电阻仅为 35mΩ，确保了低功耗运行，极大地提高了效率。
5. 最大功率耗散: 该产品在 25°C 环境下，最大功率耗散达到 800mW，显示出其良好的散热性能和稳定性。

三、结构与封装

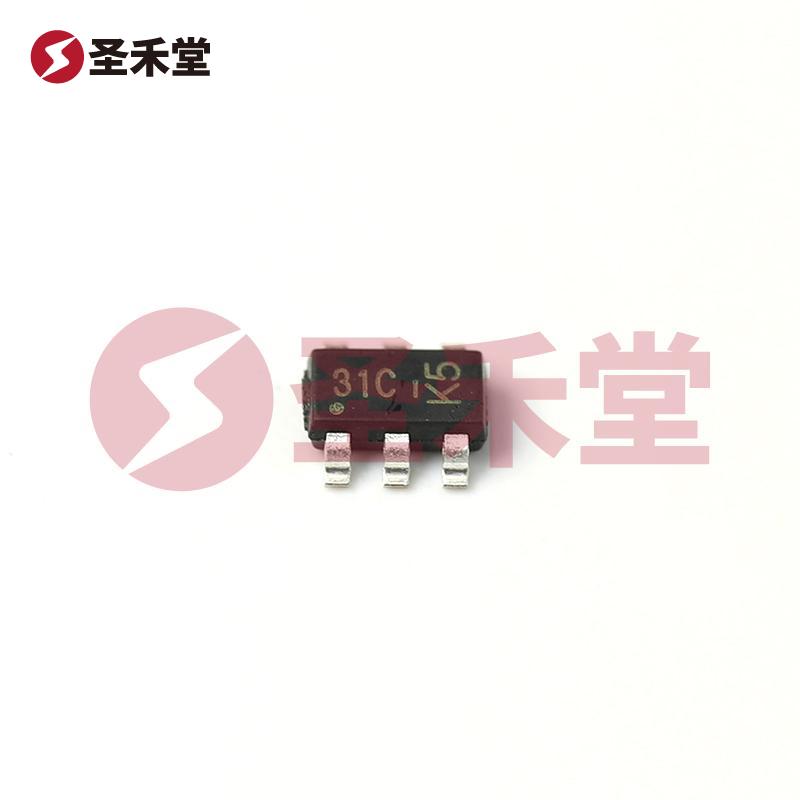

DMC2038LVT-7 采用了现代表面贴装技术（SMD），封装形式为 TSOT-26，这种封装使得该器件在电路板上的占用空间更小，实现更紧凑的设计。此外，TSOT-26 封装的热性能也相对较好，适合于散热需求较高的应用场景。

四、性能参数

• 栅极电荷（Qg）: 该器件在 10V 的条件下，最大栅极电荷为 17nC，意味着在高速开关时，损耗较小。
• 输入电容（Ciss）: 在 10V 条件下，输入电容高达 530pF，低输入电容有利于提高开关速度，减小开关延迟。

五、应用场景

DMC2038LVT-7 适用于多个领域，包括但不限于：

• 电源管理: 在DC/DC转换器中，可用作开关元件，提高电源转换的效率。
• 负载开关: 本器件能够在小型便携设备中控制负载的开关，提高系统的灵活性和响应速度。
• 逻辑电平转换: 针对低电压逻辑电平信号的应用，DMC2038LVT-7 也是一个理想选择。

六、总 结

综合以上参数与特性，DMC2038LVT-7 在电源管理、信号开关和智能硬件等领域展示出良好的应用潜力。凭借其出色的电流承载能力、低导通电阻和宽广的工作温度范围，使其成为电路设计师和工程师在开发新产品时值得推荐的选择。同时，来自 DIODES 品牌的技术支持和质量保障，使得该器件在市场中具有较高的竞争优势。
