DSS4240T-7 产品实物图片
DSS4240T-7 产品实物图片
商品图片1

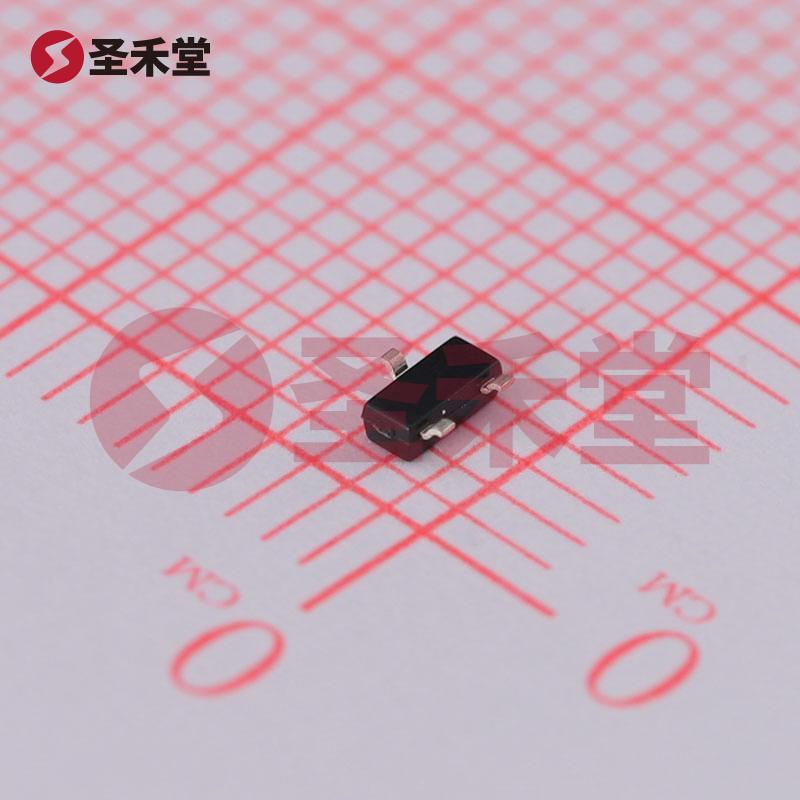

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

DSS4240T-7

商品编码: BM0000282709
品牌 :
DIODES(美台)
封装 :
SOT23
包装 :
编带
重量 :
0.028g
描述 :
三极管(BJT) 600mW 40V 2A NPN SOT-23
库存 :
3011(起订量1,增量1)
批次 :
2年内
数量 :
X
0.374
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.374
--
3000+
¥0.35
--
30000+
产品参数
产品手册
产品概述

DSS4240T-7参数

额定功率600mW集电极电流Ic2A
集射极击穿电压Vce40V晶体管类型NPN
电流 - 集电极 (Ic)(最大值)2A电压 - 集射极击穿(最大值)40V
不同 Ib、Ic 时 Vce 饱和压降(最大值)320mV @ 200mA,2A电流 - 集电极截止(最大值)100nA(ICBO)
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值)300 @ 1A,2V功率 - 最大值600mW
频率 - 跃迁100MHz工作温度-55°C ~ 150°C(TJ)
安装类型表面贴装型封装/外壳TO-236-3,SC-59,SOT-23-3
供应商器件封装SOT-23-3

DSS4240T-7手册

DSS4240T-7概述

DSS4240T-7 产品概述

一、产品简介

DSS4240T-7 是一款高性能的NPN型三极管,属于DIODES公司旗下的优质产品。该器件具有优秀的电气特性和广泛的适用性,适合在多种电子电路中使用。凭借其600mW的额定功率、40V的集射极击穿电压(Vce)和最高可达2A的集电极电流(Ic),DSS4240T-7 是一个理想的选择,适用于开关电源、放大器和驱动电路等各种应用场合。

二、主要特性

  1. 电流与电压特性

    • 最大集电极电流(Ic): 该器件能够承受最高2A的集电极电流,非常适合高电流负载的应用。
    • 集射极击穿电压(Vce): 具有高达40V的击穿电压,确保在高电压环境下的可靠运行。
  2. 饱和压降

    • 在不同的集电极电流和基极电流下(Ib),其Vce饱和压降最大值为320mV(在200mA和2A条件下),这使得DSS4240T-7在开启状态时有较低的功耗,提高了电路效率。
  3. DC电流增益(hFE)

    • 此外,在1A的电流和2V的条件下,DSS4240T-7提供了最小值为300的电流增益(hFE),这意味着在基极电流小的情况下,可以控制相对较大的集电极电流,有助于电流的放大和控制。
  4. 低截止电流

    • 该器件的最大集电极截止电流为100nA(ICBO),确保在关闭状态下消耗极低的漏电流,提高了效率。
  5. 高频响应

    • DSS4240T-7 的跃迁频率可达到100MHz,适合高频高速应用,这使得它能够在快速开关和高频放大器中表现出色。
  6. 工作温度范围

    • 本产品支持-55°C至150°C的广泛工作温度范围,使得DSS4240T-7特别适合用于各种严苛环境下的应用。
  7. 便捷的封装设计

    • DSS4240T-7采用SOT-23封装,表面贴装型设计方便了OEM和ODM制造商在小型化电路中的布局。SOT-23封装的体积小,便于搭载在高度集成的电路中。

三、应用领域

DSS4240T-7 可以广泛应用于以下几个领域:

  • 开关电源:该三极管具有良好的电流承受能力和低饱和压降,适合在DC-DC转换器和AC-DC适配器中作为开关器件。

  • 线性放大器:凭借其高增益和低噪声特性,DSS4240T-7 非常适合用于音频放大器和其他线性应用中。

  • 信号控制:可以用于微控制器和信号处理电路中,承担驱动高电流负载的任务。

  • 电机驱动:由于其高电流能力,DSS4240T-7 可以被用作小型电动机的驱动器。

四、总结

DSS4240T-7 以其卓越的性能、宽广的工作范围和多样的应用前景,成为电子工程师的理想选择。无论是在开关电源设计、高频放大还是电机驱动的场合,这款NPN三极管都能为用户提供稳定可靠的解决方案。选择DSS4240T-7,将为您的电子项目带来更高的效率和性能保障。
