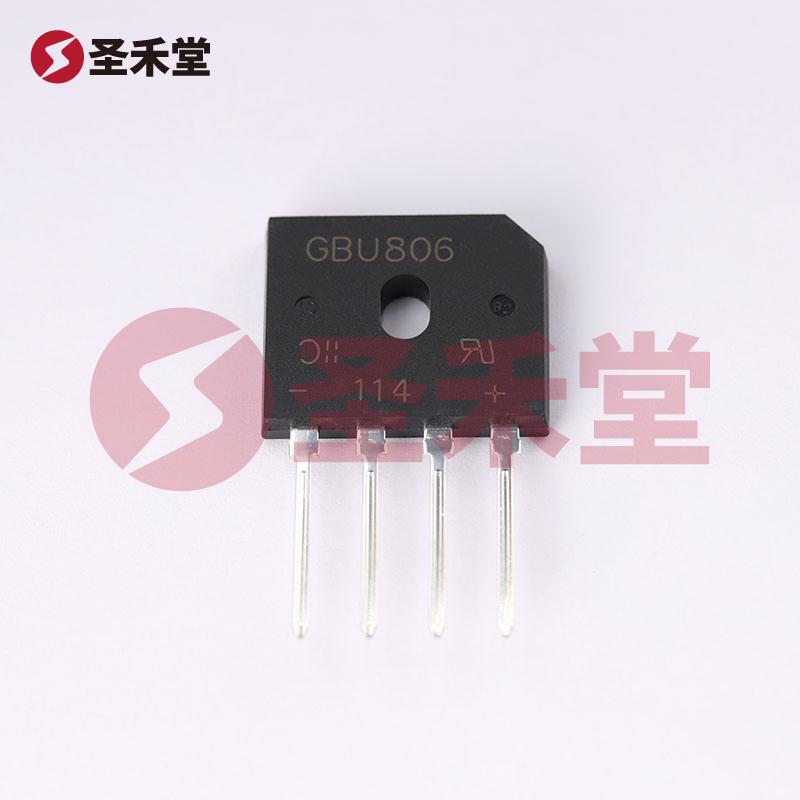

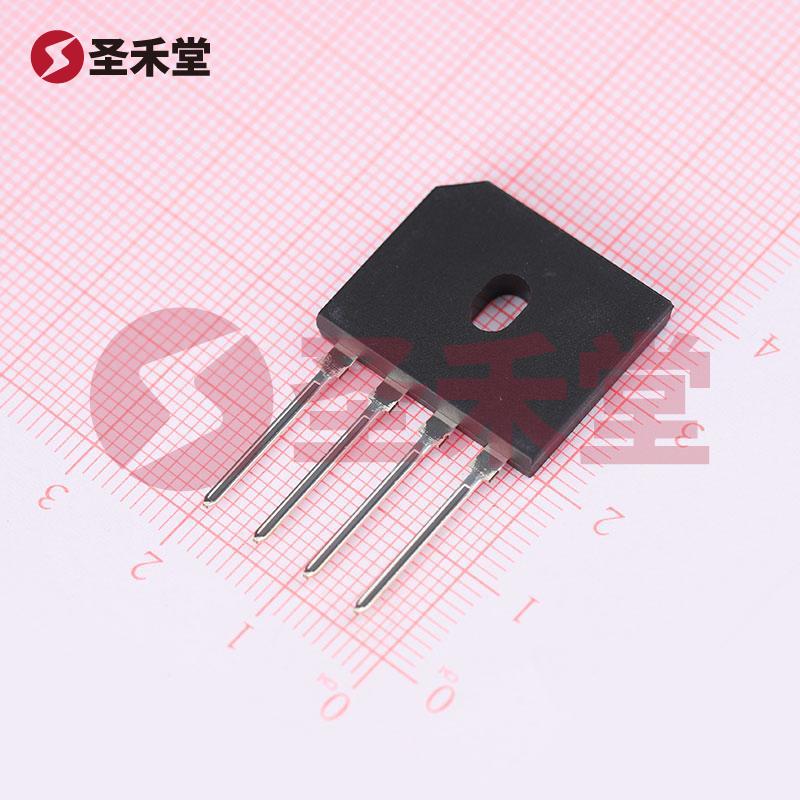

GBU806

GBU806 产品概述

概述

GBU806是一款高性能的整流桥，设计用于在电力电子设备中实现高效的DC转换。该器件由知名品牌DIODES（美台）制造，具有优越的电性能，适用于多种电子应用。GBU806特别适合用于工业、家电及消费电子领域，提供高达600V的反向电压和8A的平均整流电流，使其成为众多电源转换和整流应用的理想选择。

主要参数

1. 反向峰值电压: 600V

   • GBU806具备出色的耐压能力，能够承受高达600V的反向电压，使其在高压环境中依然稳定工作。

2. 平均整流电流（Io）: 8A

   • 该整流桥的平均整流电流达到8A，意味着其能在连续工作中提供可靠的电流输出，广泛适用于需要较高电流的应用场景。

3. 正向压降（Vf）: 1V @ 4A

   • 当通过4A的电流时，GBU806的正向压降低至1V，这有助于减少功耗和发热量，提高整体能效。

4. 反向泄漏电流: 5µA @ 400V

   • 在400V下，反向泄漏电流仅为5µA，显示出其优越的耐电压能力以及低泄漏特性，适合于低功耗设计。

5. 工作温度: -55°C ~ 150°C（TJ）

   • 这一工作温度范围使得GBU806可在极端环境中运行，提升了设备的可靠性和耐用性。

6. 封装类型: 4-SIP, GBU

   • GBU806采用4-SIP封装，便于在电路板上通孔安装，减少了空间占用，适合于紧凑型电路设计。

应用领域

GBU806整流桥可广泛应用于各种电子电路中，特别是在以下几个领域：

1. 电源适配器: 用于将交流电转换为稳定的直流电源，为电子设备提供所需电力。

2. 充电器: 在电池充电设备中，GBU806被用于整流过程，以高效的方式充电。

3. 工业电源: 该器件的高耐压和高电流能力使其适合用于工业装备和控制系统中的整流应用。

4. LED驱动电路: 在LED照明解决方案中，GBU806可用于整流以确保提供稳定的直流电流。

5. 家电产品: 适用于洗衣机、冰箱等家用电器的内部电源整流电路。

结论

GBU806是一款具备高性能与高可靠性的整流桥，凭借其600V的高反向电压、8A的整流能力、低的正向压降和反向泄漏电流，非常适合于多种电源转换和整流应用。无论是在工业还是消费电子领域，GBU806都能为设计师提供一个有效、经济和可靠的解决方案。它的广泛应用潜力和卓越的技术特性，使其成为现代电子设备不可或缺的元件之一。
