L7912ACV

产品概述：L7912ACV 线性稳压器

一、简介

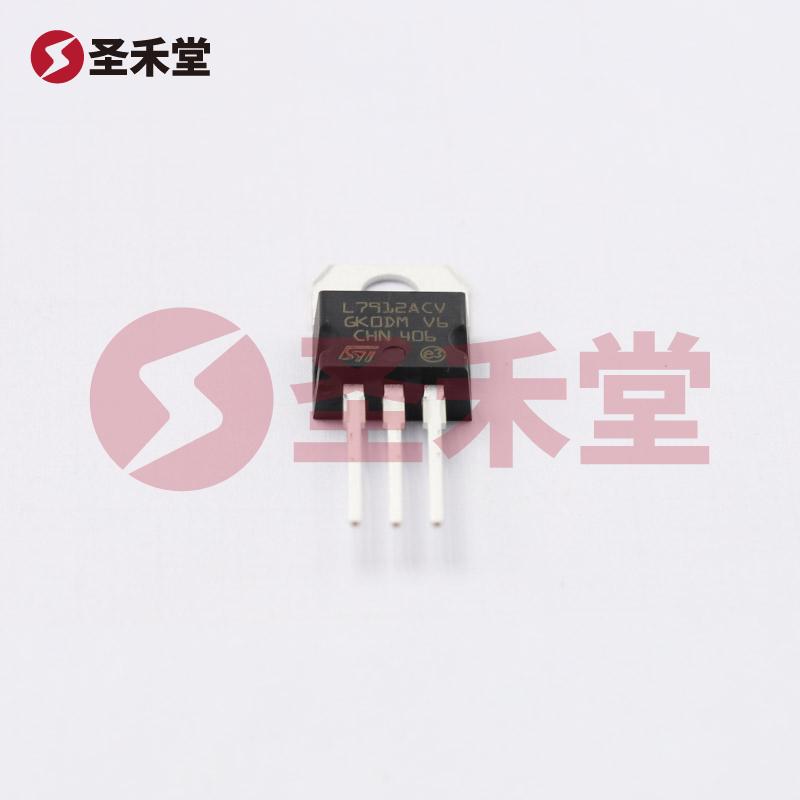

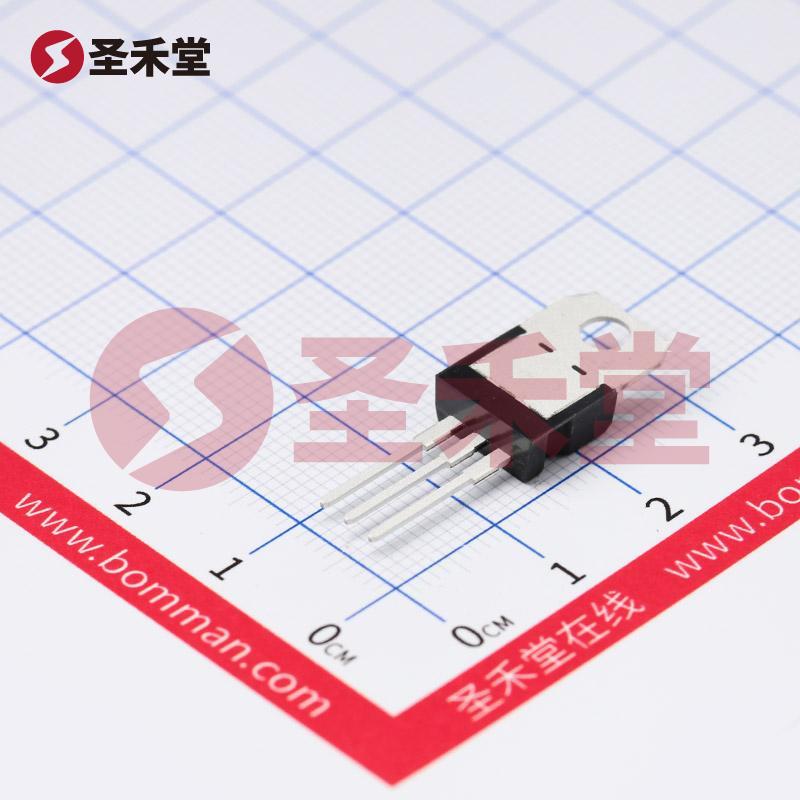

L7912ACV 是意法半导体（STMicroelectronics）推出的一款负输出固定线性稳压器，能够提供稳定的负12V电压，最大输出电流可达1.5A。该器件采用 TO-220 封装，具备卓越的电气性能和可靠的保护特性，适用于各类电子设备的电源管理应用。

二、主要规格参数

• 输出类型：固定
• 输出电压：-12V
• 最大输入电压：-35V
• 输出电流：1.5A
• 压降（最大值）：1.1V @ 1A（典型值）
• 静态工作电流：最大3mA
• 功率抑制比（PSRR）：60dB（在输出频率120Hz时）
• 工作温度范围：0°C ~ 125°C
• 保护功能：具有超温和短路保护
• 封装类型：TO-220AB，通孔安装

三、工作原理

L7912ACV 通过调节输入电压以维持稳定的输出电压。利用线性稳压技术，该器件通过内部元件（例如电阻和晶体管）调节输出电压，从而实现高精度的稳压。在负载变化时，L7912ACV能迅速响应并保持输出电压在设定值，确保下游电路的稳定运行。

四、性能特点

1. 高输出电流能力：L7912ACV 能够提供高达 1.5A 的输出电流，适合驱动多种电子负载，满足不同低压应用的需求。
2. 良好的PSRR性能：60dB 的功率抑制比使得该稳压器对输入电源的波动非常敏感，有助于减少输出纹波，确保设备稳定工作。
3. 超温和短路保护：在极端工作条件下，L7912ACV 具备自我保护机制，以防止芯片损坏，降低了系统故障风险。
4. 宽广的工作温度范围：能够在 0°C 到 125°C 的温度范围内稳定工作，使其适用于各种工业环境及温度变化较大的应用场合。

五、应用领域

L7912ACV 被广泛应用于许多需要负电源的场合，包括但不限于：

• 音频放大器
• 工控设备
• 数据采集系统
• 通信设备
• 服务器和计算机的电源管理

由于其优越的性能和可靠的稳压特性，L7912ACV 是设计中值得推荐的负输出稳压解决方案，尤其是在需要高电流、低输出纹波和高稳压精度的应用场景中。

六、设计考虑

在设计使用 L7912ACV 的电路时，需考虑输入电压的选择，输入电压必须始终保持在规定的最大值下（-35V），同时需确保提供合适的输入和输出电容，以改善稳定性和瞬态响应。此外，散热管理也是设计的重要方面，应根据负载电流的变化选择适当的散热片，以防止温度过高导致器件损坏。

七、总结

结合先进的半导体技术，L7912ACV 提供了高效能和多项保护特性，是高性能负线性稳压器的理想选择。无论是在工业控制、通信、数据采集还是日常电子设备中，该器件均能有效地满足电源管理的需求，为设计工程师提供了灵活和可靠的解决方案。
