PMBT2369,215 产品实物图片
PMBT2369,215 产品实物图片
商品图片1

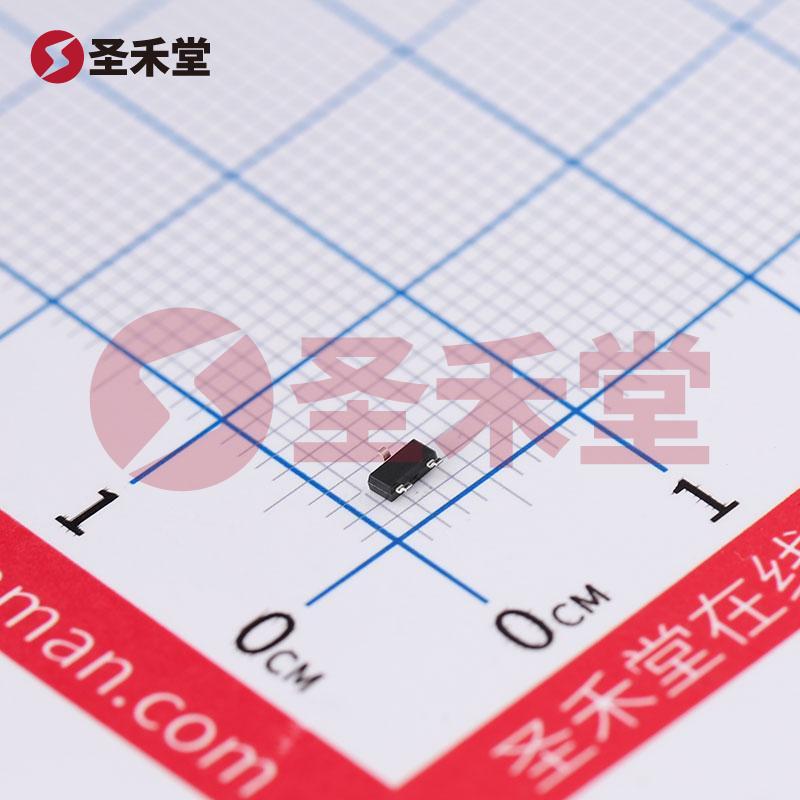

商品图片2

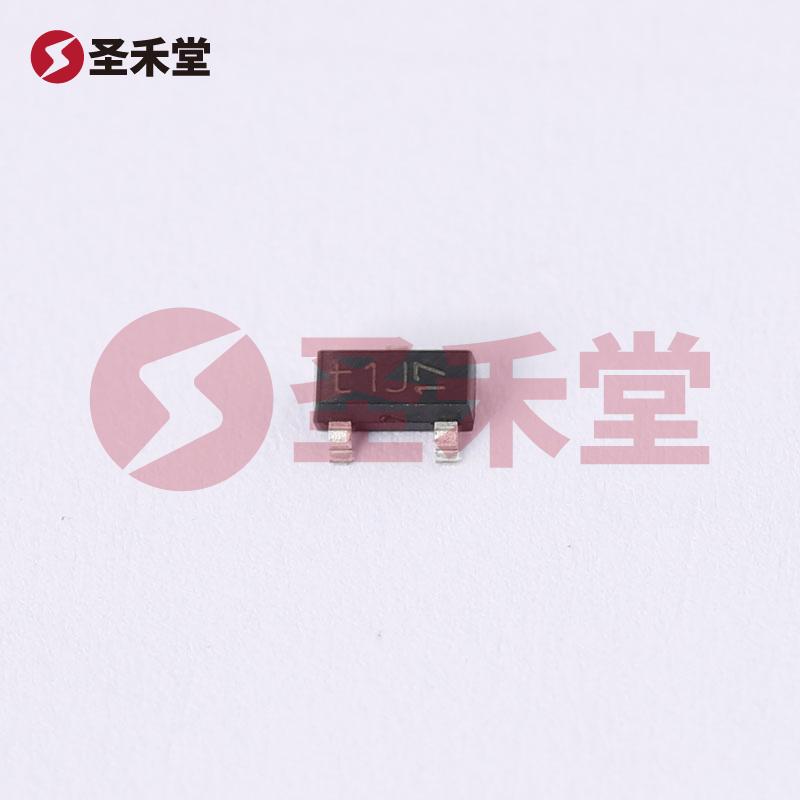

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

PMBT2369,215

商品编码: BM0000283073
品牌 :
Nexperia(安世)
封装 :
SOT-23-3
包装 :
编带
重量 :
0.024g
描述 :
三极管(BJT) 250mW 15V 200mA NPN SOT-23
库存 :
37697(起订量1,增量1)
批次 :
2年内
数量 :
X
0.113
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.113
--
3000+
¥0.0899
--
45000+
产品参数
产品手册
产品概述

PMBT2369,215参数

晶体管类型NPN集电极电流(Ic)200mA
集射极击穿电压(Vceo)15V功率(Pd)250mW
直流电流增益(hFE@Ic,Vce)40@10mA,1V特征频率(fT)500MHz
集电极截止电流(Icbo)400nA集电极-发射极饱和电压(VCE(sat)@Ic,Ib)250mV@10mA,1mA

PMBT2369,215手册

PMBT2369,215概述

PMBT2369,215 产品概述

一、基本介绍

PMBT2369,215 是一种高性能的NPN型三极管,主要用于信号放大和开关应用,具有优异的效率和可靠性。该三极管采用SOT-23封装,适合于布局紧凑的电子设计,广泛应用于消费电子、通讯设备和工业控制等领域。

二、关键规格

  • 额定功率: PMBT2369,215 的额定功率为250mW,能够满足多种应用需求,并提供足够的热管理能力。
  • 集电极电流 (Ic): 其最大集电极电流可达200mA,适合处理相对较高的电流负载。
  • 集射极击穿电压 (Vce): 最大集射极击穿电压为15V,确保其在各种工况下的稳定性和可靠性。
  • 饱和压降: 不同的集电极电流和基极电流下,Vce 饱和压降的最大值为250mV(当流过1mA或10mA时),这保证了其高效的开关性能。
  • 晶体管类型: 该器件为NPN型晶体管,适用于多种放大和开关电路设计。
  • DC电流增益 (hFE): 在10mA和1V的工作状态下,最小DC电流增益为40,确保了良好的信号放大能力。

三、工作环境

  • 最高工作温度: PMBT2369,215 的工作温度可达150°C,适合高温环境下的应用需求。
  • 频率特性: 器件的跃迁频率高达500MHz,展现出其在高速信号处理中的优势。

四、封装及安装

  • 封装: 采用表面贴装的SOT-23-3封装,具有较小的尺寸和重量,方便在现代电子产品中进行紧凑设计。
  • 安装方式: 表面贴装型的设计使得PMBT2369,215非常适合于自动化生产流程,提升生产效率和降低成本。

五、应用领域

PMBT2369,215 可广泛应用于各种电子设备中,具体应用包括但不限于:

  1. 消费电子: 如音频放大器、传感器等设备,提升声音质量和感知信号的强度。
  2. 通信设备: 在无线通信和基站设备中,作为信号放大器,增强信号传输距离和强度。
  3. 工业控制: 在各种控制系统中,用于开关控制和放大信号,以便更好地控制机械部件的运作。
  4. 汽车电子: 在汽车音响系统和其他电子控制单元中作为信号处理和控制元件。

六、结论

PMBT2369,215 是一款在多种应用中表现优越的NPN型三极管,凭借其小型化设计、高集电极电流和较高的温度稳定性,满足了当今高性能电子设计的需求。无论是在消费电子还是工业控制领域,该器件都能够提供卓越的性能和可靠性,是工程师们进行电路设计的重要选择之一。

选择PMBT2369,215,无疑是在为您的产品质量和性能加分,帮助您在快速发展的电子技术市场中占据一席之地。
