SDM100K30L-7

SDM100K30L-7 产品概述

概述

SDM100K30L-7 是一款高性能的肖特基二极管，旨在满足各种快速恢复应用的需求。其主要特点包括较低的正向压降、较高的反向耐压以及良好的反向泄漏特性，使其非常适合用于电源管理、整流电路和各种高频应用。

主要参数

• 直流反向耐压（Vr）: 30V
• 平均整流电流（Io）: 1A
• 正向压降（Vf）: 485mV @ 1A
• 反向泄漏电流: 100µA @ 20V
• 反向恢复时间: 快速恢复 ≤ 500ns
• 电容特性: 22pF @ 10V，1MHz
• 工作温度范围: -65°C ~ 125°C

封装及安装类型

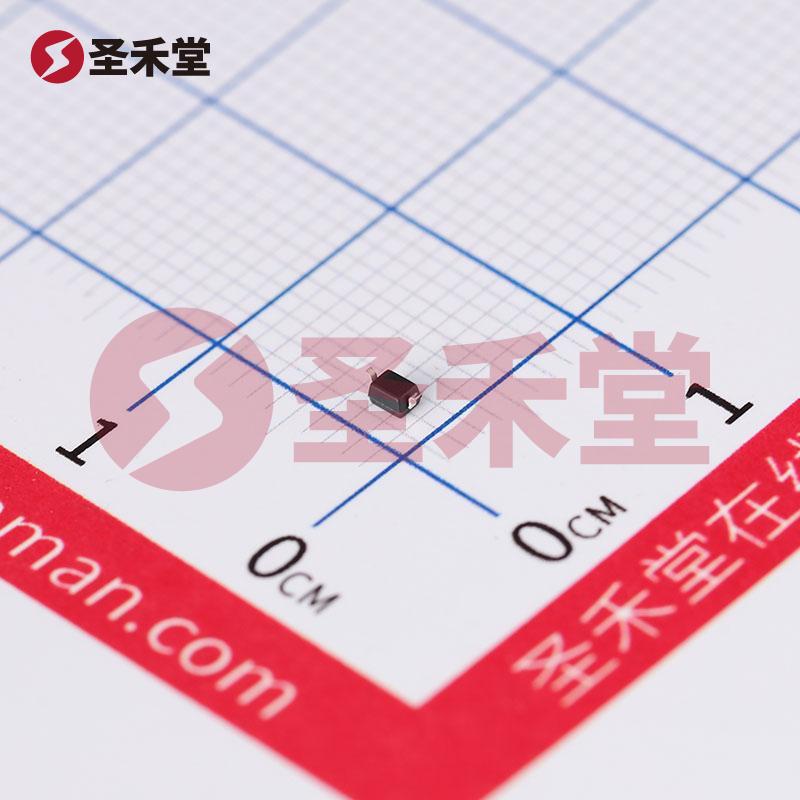

SDM100K30L-7 采用 SOD-323 封装，这是表面贴装型(SMD)的一种，具有紧凑的尺寸和优良的散热性能，非常适合现代电子产品中对空间和热量的要求。SOD-323 封装使得其在表面安装技术（SMT）中易于处理，从而简化了装配过程并提高了生产效率。

特性和优势

1. 低正向压降: 485mV @ 1A 的正向压降为用户在电源转换和整流应用中提供了更高的能量效率，减少了热损耗。
2. 卓越的反向耐压: 该二极管的直流反向耐压为30V，适合用于多种低到中等电压应用，确保在高负荷工作条件下安全可靠。
3. 高效率与高稳定性: 反向泄漏电流仅为100µA @ 20V，这意味着在非导通状态下能够保持较低的电流泄漏，从而提高整体电路的能效和稳定性。
4. 快速恢复特性: 该二极管的快速恢复特性（≤ 500ns）使其适用于需要快速开关的应用，减少了切换损失和产生的电磁干扰（EMI）。
5. 广泛的工作温度范围: -65°C 至 125°C 的工作温度范围确保了该二极管在各种极端环境条件下的可靠性。

应用场景

SDM100K30L-7 尤其适合于以下应用领域：

• 电源供应: 在开关电源（SMPS）和AC-DC电源转换中用作整流和反向电流保护。
• 电池管理系统: 在电池充电循环中作为整流二极管，确保电流的有效传输和管理。
• LED驱动: 在LED照明和显示器控制电路中，帮助实现可靠的电流整流。
• 通讯设备: 用于高频信号的整流，如射频（RF）应用及各种通信接口，提供低压降、快速开关。
• 汽车电子: 在汽车电力系统中用于电流整流和保护使用，适应高温、高振动的环境。

总结

总体而言，SDM100K30L-7 是一款具备卓越性能的肖特基二极管，适合广泛的电子设计应用。其低正向压降、优良的反向特性及紧凑的封装使其成为高效电源管理和信号整流的理想选择。无论是在消费电子、工业设备，还是汽车电子中，SDM100K30L-7 都能提供可靠的解决方案，助力工程师实现更加高效、稳定和经济的设计。
