SK810L-TP

SK810L-TP 产品概述

SK810L-TP 是由美微科（MCC）推出的一款高性能肖特基二极管，广泛应用于电子电路中作为整流器和反向电压保护设备。其独特的参数设计使其在高电流和高温环境下表现出色，适用于各种严苛的应用场景。

1. 基本参数与特性

• 直流反向耐压（Vr）：SK810L-TP 的直流反向耐压高达 100V。这意味着它能够承受高达 100V 的反向电压，防止在不同供电电源或负载变动时发生击穿故障，非常适合需要高电压防护的电路。

• 平均整流电流（Io）：该二极管的平均整流电流达 8A，在高负载情况下依然能够稳定工作，满足大多数电子设备对于电流的需求。

• 正向压降（Vf）：在 8A 的工作条件下，SK810L-TP 的正向压降仅为 800mV。这一低压降特性可以有效减少能量损失，提高整体电路的效率，尤其在开关电源和功率转换器中尤为重要。

• 反向泄漏电流：产品在 100V 的反向电压下，其反向泄漏电流仅为 1mA，表现出良好的电气特性。低的反向泄漏电流确保设备在待机或关机状态下的功耗降至最低。

• 电容特性：SK810L-TP 的输入电容为 400pF @ 4V，1MHz，这显示出其在高频应用中的适用性，能有效减小由于电容引起的噪声干扰。

2. 封装与安装

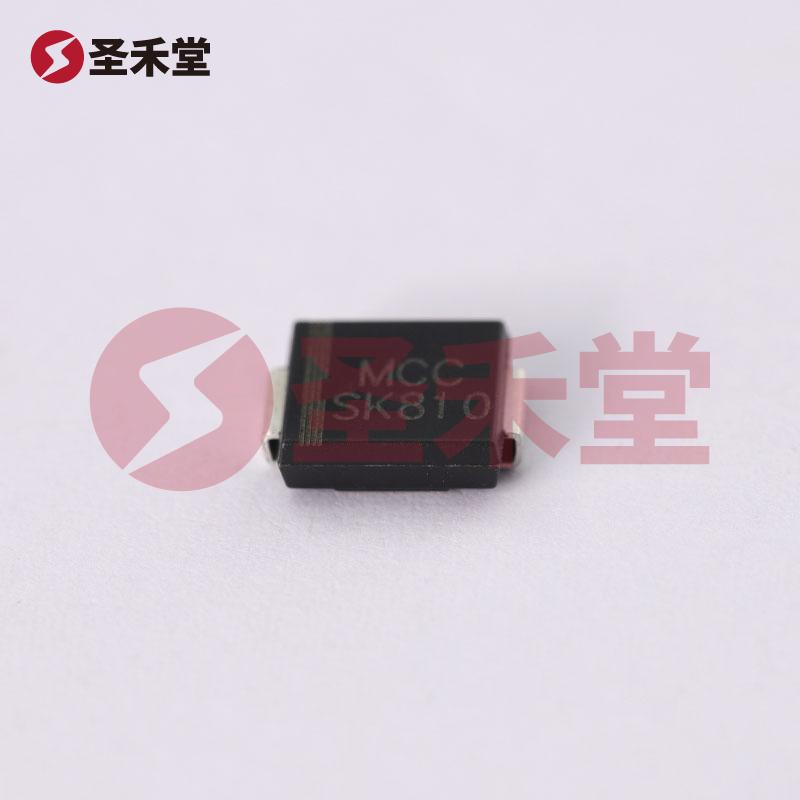

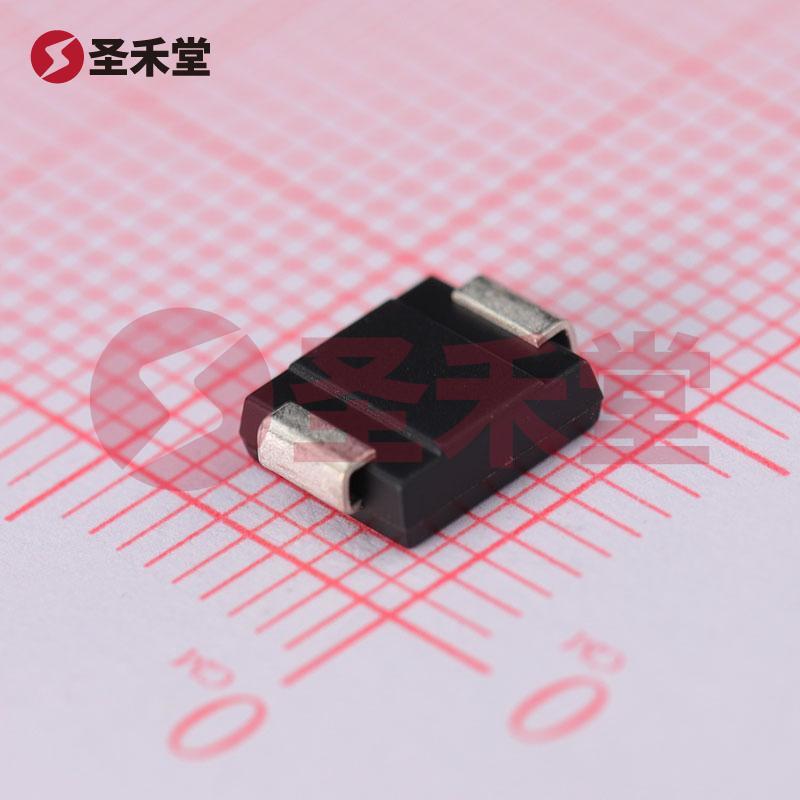

SK810L-TP 采用 DO-214AB（SMC） 封装，该封装形式为表面贴装型，是现代电子设计中的常规选择。该封装不仅能够实现高密度布局，还能有效降低 PCB 板的占用面积，使得在空间受限的应用中更为灵活。此外，DO-214AB 封装的散热性能良好，能在较高功率条件下保持稳定。

3. 工作温度范围

SK810L-TP 的结温工作范围为 -55°C 至 150°C，这使其能够在极端的温度环境中稳定工作，适合航空航天、汽车电子和工业控制等要求高工作环境的场合。其宽广的温度范围也意味着在更多的应用场景中，用户可以获得更好的设计灵活性。

4. 应用领域

SK810L-TP 肖特基二极管广泛应用于：

• 电源管理：用于开关电源、降压转换器等。
• 逆变器：在太阳能逆变器和电动车辆中进行能量转换。
• 电池充电器：在电池充电过程中，提供快速整流以提高充电效率。
• 电压保护：作为保护二极管，防止反向电流对敏感电子元件的损害。

5. 性能优越性

采用肖特基技术的 SK810L-TP 相比传统的PN结二极管，具有更低的正向压降和更快的开关速度，能够在高速开关应用中有效降低开关损耗，提升电路的响应速度。此外，其低反向泄漏特性能够在不引入额外能耗的情况下，确保电路的可靠性和稳定性。

结论

综上所述，SK810L-TP 是一款高效能、高可靠性的肖特基二极管，凭借其优越的电气特性和广泛的适用场景，成为现代电子产品中不可或缺的关键元器件。无论是在普通消费者电子产品还是高端工业应用领域，SK810L-TP 均展示出其卓越的应用潜力与性能优势。
