SMAZ5V1-13-F

产品概述：SMAZ5V1-13-F 稳压二极管

概述

SMAZ5V1-13-F是由DIODES（美台）公司生产的一款表面贴装型稳压二极管，具有5.1V的标称齐纳电压。它的主要作用是提供精确的电压稳定功能，通常应用于电源管理和电压参考电路。这款稳压二极管的特殊设计确保其在极端工作温度下也能提供恒定的电压，从-65°C到150°C。

关键规格

• 精度: ±5%，使其适用于对电压要求较严格的电路。
• 稳压值（典型值）: 5.1V，具有良好的稳压特性。
• 反向漏电流: 在1V下，反向漏电流仅为2.5µA，这表示该器件在非导电状态下的功耗极低，有助于降低整体系统的能耗。
• 最大功率: 1W，能够承受较大的功率输入，在高功率应用中也具有一定的应用灵活性。
• 阻抗（最大值）: 5 Ohms，确保在负载变化时能保持有效的电压调节。
• 正向电压（Vf）: 在200mA电流下，正向电压为1.2V，这使得它在电源电路中的导通能力优秀，因为较低的正向电压可以减少功耗。

封装与安装

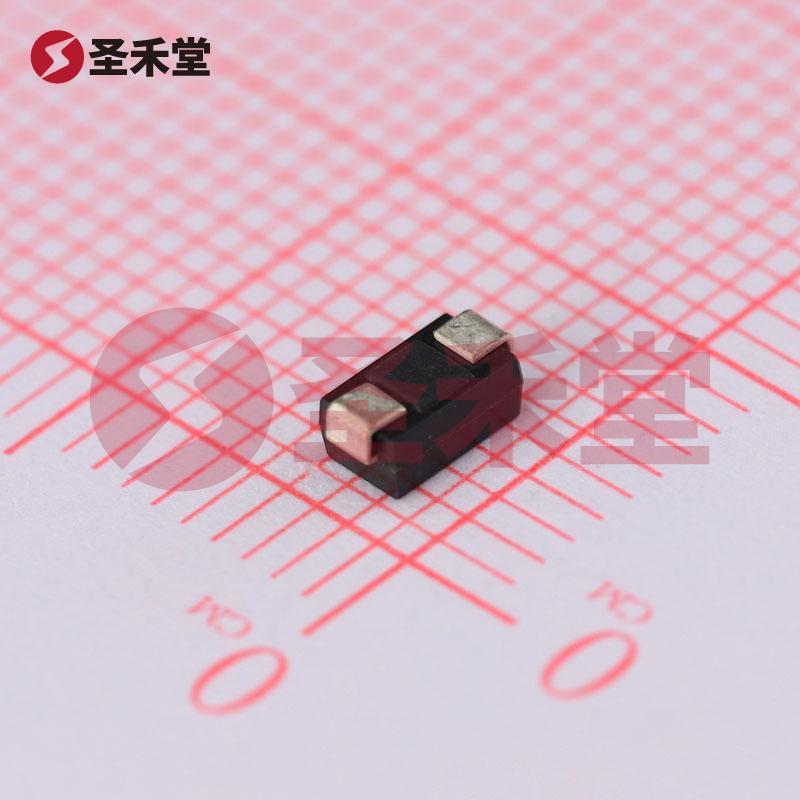

SMAZ5V1-13-F采用SMA（DO-214AC）封装。该封装类型适合表面贴装技术（SMT），适用于现代电子设备的高度集成和小型化设计。其小巧的尺寸与轻量级的特点使其非常适合于各种电路板的安装，并且能够在空间有限的环境中实现灵活布线。

应用场景

SMAZ5V1-13-F稳压二极管广泛应用于多种电源管理系统，包括：

• 电源适配器: 在变换电路中用作稳压元件，确保持续稳定的输出。
• LED驱动电源: 可用于LED照明产品，维护恒定电压，延长LED的寿命。
• 消费电子产品: 在移动设备、计算机以及家用电器中，在电源管理过程中发挥其稳压的作用。
• 通信设备: 在各种变电和传输设备中，起到电流保护和稳压的功能。

性能优势

SMAZ5V1-13-F的主要优势在于其低反向漏电流与高稳压精度，使其在高频电路及敏感信号调节中优于其它同类产品。同时，其宽广的工作温度范围和高功率处理能力使其能够适应各种恶劣环境下的应用。其封装设计也有效降低了PCB布局的复杂性，简化了生产过程。

结论

SMAZ5V1-13-F稳压二极管以其高精度、低功耗、宽温范围及适应性强等特性，成为电源管理领域中不可或缺的元器件。无论是用于日常消费电子还是高端高频通信设备，该二极管都能发挥其独特的性能，为电子产品的稳定性和可靠性提供支持。
